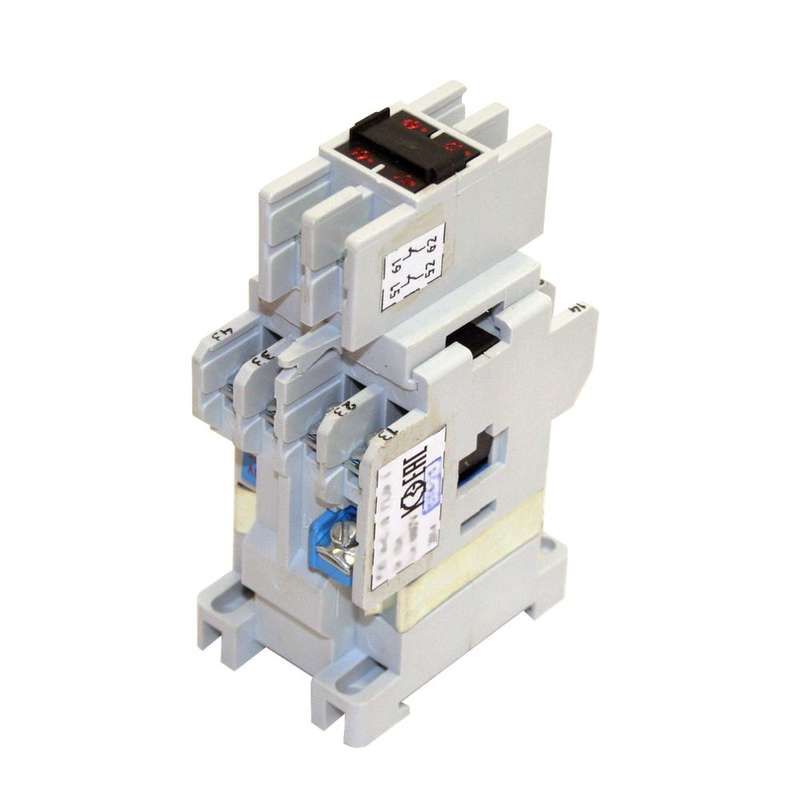

Реле электромагнитное промежуточное РЭП34-42-10 УХЛ4 Б 220В Кашин 010000420ВБ220000000 КашинЗЭА кл.Б

Реле электромагнитное промежуточное РЭП34-42-10 УХЛ4 Б 220В предназначено для коммутации слабых управляющих сигналов в цепях переменного тока, обеспечивая надёжное переключение нагрузок до 10 А. Этот тип реле часто используется в системах автоматизации, где требуется изоляция между управляемой и управляющей цепью. Модель РЭП34-42-10 УХЛ4 Б 220В от КЗЭА г.Кашин соответствует требованиям для работы в условиях повышенной влажности и колебаний температур.

Назначение и область применения

Реле электромагнитное промежуточное РЭП34-42-10 УХЛ4 Б 220В служит для передачи сигнала управления от маломощных устройств (например, PLC, терморегуляторов, кнопочных постов) к более мощным потребителям - контактным аппаратам, двигателям, нагревательным элементам. Его применяют там, где необходимо увеличить количество контактов или распределить нагрузку между несколькими цепями. Подходит для установки в щитах управления на объектах жилой застройки, промышленном оборудовании, конвейерах, насосных станциях и системах вентиляции.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки: 220 В
• Номинальный ток контактов: 10 А
• Конфигурация контактов: 2 нормально замкнутых (НЗ) + 4 нормально разомкнутых (НО)
• Тип присоединения: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает высокую влажность и запылённость

Совместимость и монтаж

Реле электромагнитное промежуточное РЭП34-42-10 УХЛ4 Б 220В совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2 - они должны быть зачищены на 8–10 мм и плотно затянуты винтами. Не допускается перегрузка контактов выше 10 А - даже кратковременные пики тока могут вызвать сваривание контактов. Обязательно проверьте соответствие напряжения сети 220 В +-10% - завышенное напряжение снижает срок службы катушки.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1 и ГОСТ 15150 для климатического исполнения УХЛ4. Конструкция обеспечивает электроизоляцию между управляющей цепью и силовыми контактами. Наличие защиты IP20 позволяет использовать реле внутри закрытых шкафов, но не рекомендовано для открытых площадок или мест с постоянным воздействием воды.

Преимущества

• Высокая механическая долговечность - до 1 млн операций
• Чёткое и быстрое переключение контактов без задержек
• Гибкая конфигурация контактов: 2НО+4НЗ даёт возможность реализовать различные логические схемы без внешних модулей
• Стандартная форма корпуса и крепления - легко заменяется аналогичными моделями других производителей

Ограничения применения

• Не предназначен для работы с постоянным током - применение DC повредит катушку
• Максимальный ток 10 А - нельзя использовать для прямого управления крупными двигателями (>2,2 кВт)
• Не рассчитан на частые включения/выключения (более 1200 раз/час) - риск перегрева катушки
• Не следует устанавливать рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты) без экранирования

Примеры использования

• Управление трёмя светильниками через один выход PLC
• Автоматическое отключение насоса при достижении уровня в баке
• Расширение числа контактов в схеме аварийной остановки станка
• Подключение теплового реле к цепи управления вентилятора охлаждения

Практические советы

• При монтаже на DIN-рейку убедитесь, что реле плотно зафиксировано - люфт вызывает искрение и перегрев контактов
• Для защиты от скачков напряжения в сети рекомендуется параллельно катушке установить варистор (например, 275 В)
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с индуктивными нагрузками
• Если нужна большая плотность компоновки - можно использовать реле РЭП34-42-10 УХЛ4 Б 220В в сочетании с другими изделиями серии РЭП34
