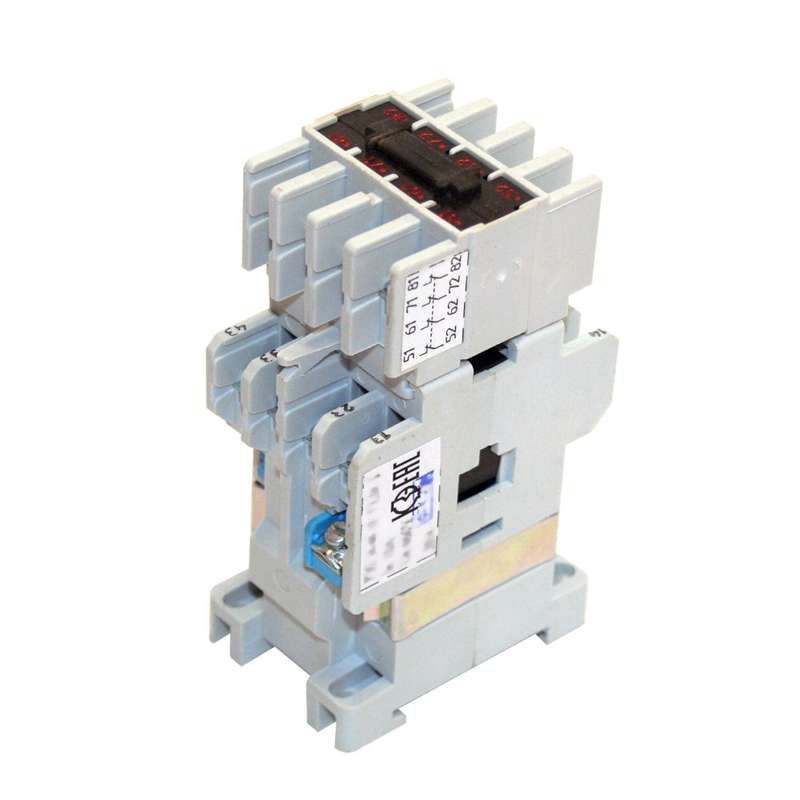

Реле электромагнитное РЭП34-62-10 УХЛ4 Б, 220 В (6 нормально замкнутых контактов + 2 разомкнутых контакта) - 010000620ВБ220000000 КашинЗЭА

Реле электромагнитное промежуточное РЭП34-62-10 УХЛ4 Б 220В (6з+2Р) от КЗЭА предназначено для коммутации слаботочных управляющих сигналов в силовые цепи до 10 А. Применяется в системах автоматизации, пультах управления и распределительных щитах на DIN-рейке.

Назначение и область применения

Реле электромагнитное промежуточное РЭП34-62-10 УХЛ4 Б 220В (6з+2Р) используется для передачи сигнала между контрольными устройствами (например, ПЛК, терморегуляторами, таймерами) и мощной нагрузкой. Его основная задача - изолировать слабый управляющий контур от силовой цепи, повышая безопасность и надёжность системы. Подходит для установки в промышленных щитах, на станках, конвейерах, системах вентиляции и освещения.

Технические характеристики

• Количество контактов: 8 (6 нормально замкнутых + 2 нормально разомкнутых)
• Напряжение питания катушки: 220 В переменного тока
• Номинальный ток контактов: 10 А
• Тип тока: переменный (AC)
• Тип присоединения: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата, с возможностью эксплуатации при повышенной влажности

Совместимость и монтаж

Реле электромагнитное промежуточное РЭП34-62-10 УХЛ4 Б 220В (6з+2Р) совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Винтовые зажимы обеспечивают надёжный контакт даже при вибрациях. Перед монтажом убедитесь, что напряжение на катушке соответствует 220 В AC - применение другого напряжения приведёт к выходу устройства из строя. Монтаж выполняйте при выключенном питании.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 15150 для исполнения УХЛ4. Обеспечивает электроизоляцию между управляющей цепью и контактами, защищает от случайного замыкания. Не имеет защиты от перегрузки - внешняя защита (автомат, предохранитель) обязательна.

Преимущества

• Высокая надёжность механических контактов при частых срабатываниях
• Устойчивость к колебаниям температур и влажности благодаря исполнению УХЛ4
• Чёткая визуальная индикация состояния контактов через расположение групп (6З+2Р)
• Простота замены: легко демонтировать и установить на рейку без инструментов

Ограничения применения

• Не предназначен для работы с постоянным током - использование DC вызывает дугу и быстрый износ контактов
• Максимальный ток 10 А - нельзя использовать для нагрузок выше этого значения (например, крупные двигатели без контактора)
• Не рассчитан на взрывоопасную среду - не применяется в зонах класса В-I, В-II, В-IIa
• Не рекомендуется для частых включений/выключений более 1000 раз в час - снижается срок службы контактов

Примеры использования

• Управление светильниками в цеху по сигналу от ПЛК
• Включение насоса после срабатывания датчика уровня
• Переключение режимов работы конвейера через таймер
• Автоматическое отключение оборудования при аварийной ситуации

Практические советы

• При подключении к сети 220 В проверьте фазу и ноль - неверное подсоединение не повредит реле, но может нарушить работу всей системы
• Для долгой службы избегайте перегрузок по току - даже кратковременные пики свыше 10 А сокращают срок контактов
• При использовании в пыльных помещениях регулярно проверяйте состояние зажимов - окисление может вызвать нагрев
• Реле РЭП34-62-10 УХЛ4 Б 220В от КЗЭА можно заменить аналогичными моделями с таким же числом и типом контактов, но обязательно сохраните исполнение УХЛ4 для условий эксплуатации
