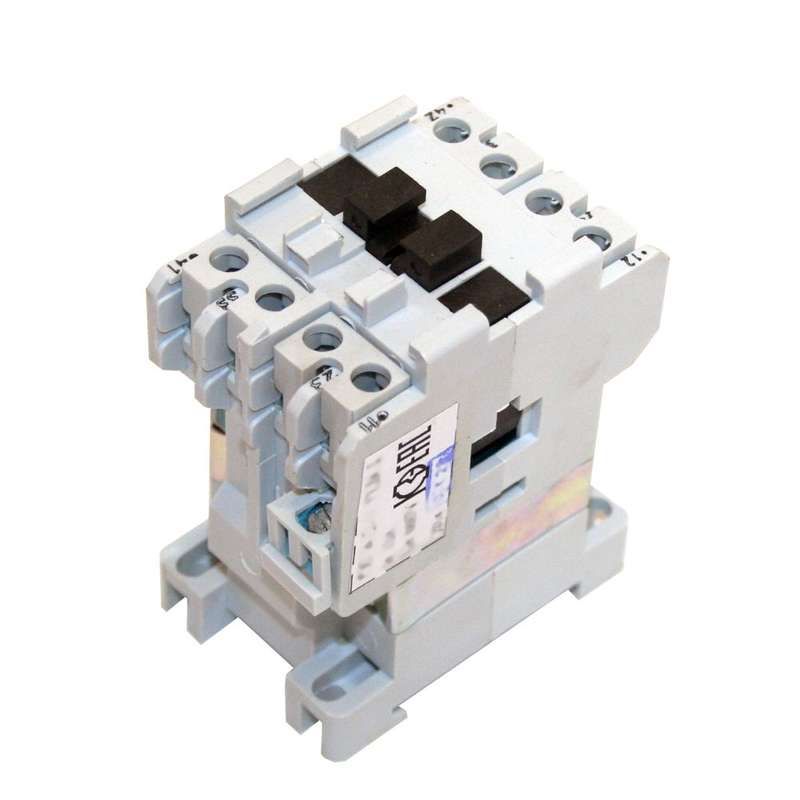

Реле электромагнитное промежуточное РЭП34-40-11 УХЛ4 Б 220В Кашин 010010400ВБ220000000 КашинЗЭА

Реле электромагнитное промежуточное РЭП34-40-11 УХЛ4 220В от КашинЗЭА предназначено для коммутации цепей управления в автоматических системах. Это надёжный компонент, который используется там, где требуется управлять мощными нагрузками через слабые сигналы.

Назначение и область применения

Реле электромагнитное промежуточное РЭП34-40-11 УХЛ4 220В служит для передачи сигнала управления между цепями малой и большой мощности. Его применяют в системах автоматизации: пускатели, контроллеры, щиты управления, устройства защиты. Подходит для работы в промышленном оборудовании - станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Напряжение катушки: 220 В переменного тока (50 Гц)
• Количество контактов: 4 нормально разомкнутых (4НО)
• Категория исполнения: УХЛ4 - для эксплуатации в условиях умеренного и холодного климата, в закрытых помещениях с повышенной влажностью
• Максимальная коммутируемая мощность: до 10 А при напряжении до 380 В
• Степень защиты корпуса: IP00 - без внешней защиты, требует установки в защищённую среду
• Установка на DIN-рейку 35 мм

Совместимость и монтаж

Реле электромагнитное промежуточное РЭП34-40-11 УХЛ4 220В совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Клеммы рассчитаны на затяжку отверткой - не перетягивайте, чтобы избежать повреждения пластиковой части. Монтаж допускается только в сухих, хорошо вентилируемых шкафах. Не устанавливайте рядом с источниками тепла выше +40 C.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1–2019 (МЭК 60947-5-1) для аппаратов управления и контроля. Сертифицировано для применения в электроустановках до 1000 В. Соответствует классу защиты II - двойная изоляция, заземление не требуется.

Преимущества

• Высокая механическая долговечность - до 10 млн операций
• Чёткий и быстрый переход контактов, минимум дребезга
• Устойчивость к кратковременным перегрузкам по току
• Простая замена - аналогичные модели легко взаимозаменяемы

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах
• Не выдерживает постоянного воздействия воды, масла, химически активных паров
• Не рекомендуется использовать вне помещений или в местах с частыми температурными колебаниями ниже –25 C
• Не подходит для коммутации высокочастотных импульсов - только для сетевой частоты 50 Гц

Примеры использования

• Управление пускателями двигателей через PLC
• Переключение режимов работы конвейерной линии
• Автоматическое отключение оборудования при аварийной ситуации
• Работа в распределительных щитах как элемент логической схемы

Практические советы

• Проверьте соответствие напряжения сети 220 В +-10% перед подключением - завышенное напряжение снижает срок службы катушки
• При использовании нескольких реле в одном шкафу соблюдайте минимальный интервал 10 мм между устройствами для лучшего теплоотвода
• Если нагрузка имеет индуктивный характер (например, катушка контактора), добавьте гасящую цепь (диод или RC-элемент) для продления жизни контактов
• Реле электромагнитное промежуточное РЭП34-40-11 УХЛ4 220В от КашинЗЭА - проверенный вариант для замены старых моделей РЭП34; при замене сверьте количество и тип контактов
