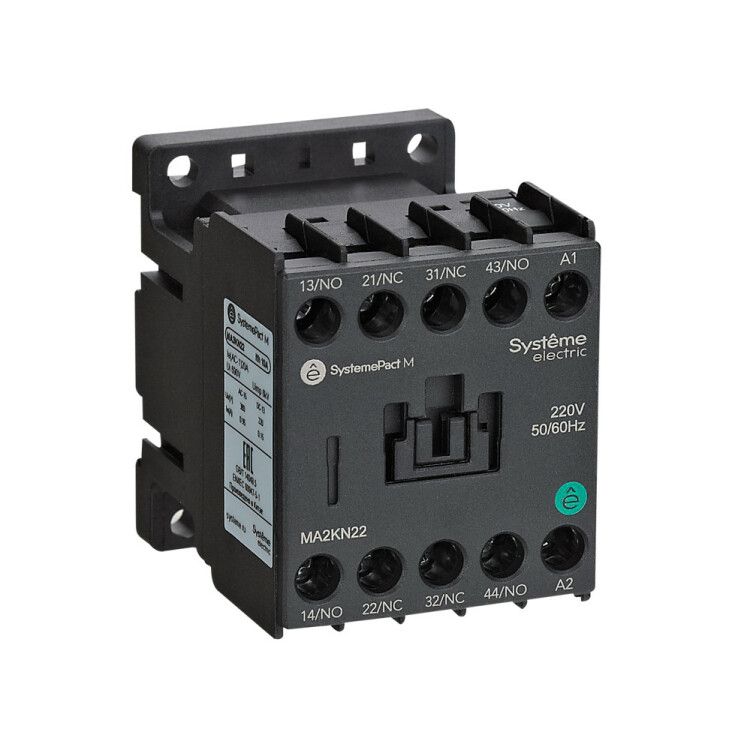

ПРОМЕЖУТОЧНОЕ РЕЛЕ MA2K 2НО+2НЗ AC220V 50/60Hz | MA2KN22M7 Systeme Electric APC

Промежуточное реле MA2K 2 нормально открытых + 2 нормально закрытых контактов AC 220V 50/60Hz от Systeme Electric (артикул ma2kn22m7) используется для переключения слабых управляющих сигналов в более мощные цепи, обеспечивая гальваническую развязку между управлением и нагрузкой.

Назначение и область применения

Промежуточное реле MA2K служит для передачи команд в цепи управления, сигнализации и защиты. Его используют там, где необходимо управлять несколькими устройствами одним входным сигналом или изолировать низковольтную логику от высоковольтной нагрузки. Подходит для систем автоматизации, панелей управления, конвейеров, насосов, вентиляторов и оборудования в телекоммуникационных шкафах.

Технические характеристики

• Тип контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Напряжение катушки: 220 В переменного тока
• Частота: 50 / 60 Гц
• Метод монтажа: на DIN-рейку или через винты на монтажной плате
• Рабочий ток контактов: до 10 А (по данным производителя для типичных условий)
• Электромеханический срок службы: десятки тысяч операций

Совместимость и монтаж

Промежуточное реле MA2K совместимо со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защелкнуть корпус на рейке - фиксация надежная и не требует инструментов. Альтернативный способ - крепление винтами на плате, что удобно при сборке специализированных щитов или модульных устройств. Клеммы рассчитаны на провода сечением до 2,5 мм2. Убедитесь, что контактные площадки на плате соответствуют расстоянию между выводами реле - шаг составляет 14,8 мм.

Безопасность и стандарты

Промежуточное реле MA2K соответствует требованиям IEC 60947-5-1 и EN 60947-5-1. Обеспечивает класс изоляции II и степень защиты IP20. Напряжение пробоя между катушкой и контактами - не менее 2,5 кВ. Соответствие стандартам гарантирует безопасную работу в промышленных условиях.

Преимущества

• Универсальное расположение контактов: два НО и два НЗ позволяют реализовать сложные логические схемы без дополнительных компонентов
• Гибкая установка: можно монтировать как на DIN-рейку, так и на плату - подходит для разных типов шкафов
• Стабильная работа при колебаниях сети: катушка работает при +-10 % от номинала 220 В
• Высокая механическая прочность корпуса - выдерживает вибрацию и удары в промышленной среде

Ограничения применения

• Не предназначен для работы с постоянным током - катушка рассчитана исключительно на переменный ток 220 В
• Не имеет встроенной защиты от перенапряжений - при работе с индуктивными нагрузками рекомендуется использовать внешние RC-цепочки или варисторы
• Максимальный ток контактов - 10 А; не следует применять для прямой коммутации двигателей выше 2,2 кВт без контактора
• Не герметичен - не подходит для установки в сырых или запыленных помещениях без дополнительной защиты

Примеры использования

• Передача сигнала от PLC к группе световых индикаторов и звуковой сигнализации
• Изменение направления вращения двигателя через переключение цепей стартера
• Автоматическое отключение нагревателя при достижении температурного порога
• Формирование аварийного сигнала при отказе одного из нескольких датчиков

Практические советы

• При использовании на DIN-рейке проверьте плотность защелкивания - реле должно не болтаться
• Подключайте провода к клеммам с усилием 0,3–0,5 Нм - недостаточно затянуть опасно, слишком сильно - повредить пластик
• Для долгой жизни контактов избегайте частых включений при больших токах - лучше использовать реле с запасом по току
• Артикул ma2kn22m7 - единственный вариант этого исполнения в серии MA2K; другие номера могут отличаться числом или типом контактов
• При замене убедитесь, что новое промежуточное реле MA2K имеет те же параметры катушки и контактов - даже незначительное изменение напряжения или числа контактов может нарушить работу системы
