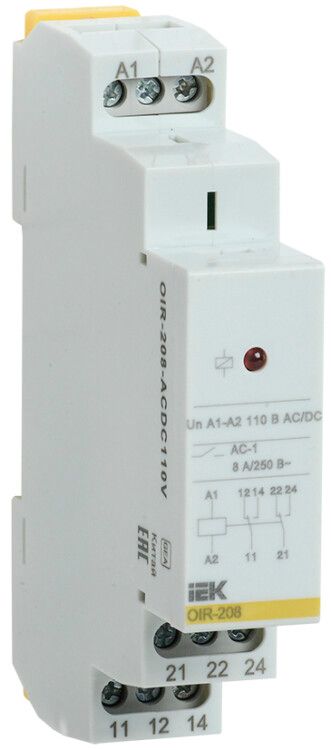

Промежуточное реле OIR 2 конт (8А). 110 В AC/DC - OIR-208-ACDC110V IEK

Промежуточное реле 2 контакта (8А) 110 В AC/DC от бренда ONI (IEK) - устройство для гальванической развязки и передачи управляющих сигналов между слаботочными цепями и нагрузками до 8 А. Артикул oir-208-acdc110v подходит для автоматизации систем на DIN-рейке.

Назначение и область применения

Промежуточное реле 2 контакта (8А) 110 В AC/DC используется для управления мощными нагрузками через слаботочные цепи. Гальваническая развязка защищает чувствительную электронику (например, PLC, контроллеры, датчики) от высоких напряжений и помех. Подходит для установки в щитах управления станков, конвейеров, систем освещения, HVAC и других промышленных объектах.

Технические характеристики

• Номинальный ток контактов: 8 А
• Напряжение катушки: 110 В переменного или постоянного тока (AC/DC)
• Количество контактов: 2 пары нормально разомкнутых (NO)
• Тип переключения: моностабильное (обычное состояние - выключено)
• Подключение: винтовые зажимы
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновения и крупных частиц, не герметичное)
• Рабочий температурный диапазон: от -20 C до +55 C
• Полярность: определённая - необходимо соблюдать правильное подключение плюса и минуса при DC
• Механический ресурс: 10 млн операций
• Гарантия: 12 месяцев

Совместимость и монтаж

Промежуточное реле 2 контакта (8А) 110 В AC/DC совместимо с любыми устройствами, использующими 110 В AC/DC в качестве сигнала управления. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм - фиксируется защёлкой. Для подключения проводов используются винтовые клеммы: допускаются медные жилы сечением до 2,5 мм2. Убедитесь, что провода хорошо затянуты - плохой контакт вызывает нагрев и отказ.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям внутри шкафа. Применяется в соответствии с IEC 60947-5-1. Не предназначен для открытой установки или сред с повышенной влажностью, пылью или химическими воздействиями.

Преимущества

• Работает как на переменном, так и на постоянном токе - универсальное решение для разных систем
• Два независимых контакта позволяют управлять двумя нагрузками одновременно
• Высокая механическая износостойкость - надёжно работает в условиях частых включений
• Фиксация на DIN-рейке ускоряет сборку и обслуживание шкафов
• Чётко выраженная полярность предотвращает неверное подключение при использовании DC

Ограничения применения

• Не использовать во влажных, запылённых или агрессивных средах - степень защиты IP20 недостаточна
• Запрещена работа при напряжении выше 110 В - риск пробоя катушки
• Не предназначено для коммутации индуктивных нагрузок свыше 8 А (например, больших двигателей или трансформаторов)
• При работе с постоянным током обязательна соблюдение полярности - обратное подключение может повредить реле
• Не рекомендуется для частого включения-выключения более 10 раз в минуту - снижается срок службы

Примеры использования

• Управление светильниками или вентиляторами через PLC с выходом 24 В DC - реле преобразует сигнал в 110 В AC/DC
• Автоматическое включение насоса по сигналу с датчика уровня
• Разрыв цепи питания пневматического клапана при аварии
• Сигнализация состояния машины через лампу индикации

Практические советы

• Выбирайте реле с запасом по току - если нагрузка 6–7 А, лучше взять 8 А, чтобы избежать перегрузки
• При подключении к сети 110 В AC проверьте соответствие частоты (50/60 Гц) - в спецификациях не указано, но большинство аналогов работают в обоих режимах
• Для долгой работы в холоде (ниже 0 C) учитывайте возможность увеличения времени срабатывания
• Проверяйте целостность контактов мультиметром после нескольких тысяч циклов - особенно при высоких токах
• При замене старого реле - сравнивайте тип контактов и способ подключения. Arтикул oir-208-acdc110v можно заменить на любой аналог с такими же параметрами
