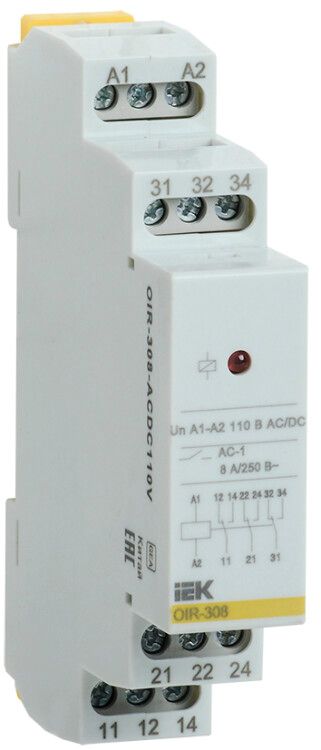

Промежуточное реле OIR 3 конт (8А). 110В AC/DC - OIR-308-ACDC110V IEK

Промежуточное реле 3 контакта (8А) 110В AC/DC от ONI (IEK) - устройство для гальванической развязки и передачи управляющих сигналов между слаботочными цепями и силовыми нагрузками. Артикул oir-308-acdc110v обеспечивает надёжную коммутацию трёх независимых цепей при напряжении 110 В переменного или постоянного тока.

Назначение и область применения

Промежуточное реле 3 контакта (8А) 110В AC/DC используется для усиления сигнала управления, когда входной ток слишком мал для прямого включения мощной нагрузки. Гальваническая развязка защищает чувствительную электронику (например, PLC, контроллеры, датчики) от высоких напряжений и помех в силовых цепях. Подходит для автоматизации: станков, конвейеров, систем освещения, HVAC, панелей управления. Применяется там, где требуется одновременно управлять несколькими нагрузками одним сигналом.

Технические характеристики

• Номинальный ток контактов: 8 А - способен коммутировать нагрузки до 8 ампер на каждый из трёх контактов
• Напряжение катушки: 110 В AC/DC - работает как от переменного, так и от постоянного тока, что упрощает интеграцию в разные системы
• Количество контактов: 3 нормально замкнутых (НО) - все три контакта являются одинарными и переключающими (NO/NC не разделены, каждый - полноценная группа)
• Тип управления: моностабильное - реле остаётся в одном состоянии до подачи нового импульса; без самоблокировки
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов, требуют периодической проверки затяжки
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами >12,5 мм, но не от пыли и влаги
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шкафами управления
• Рабочий температурный диапазон: от -20C до +55C - допустимо использование в неотапливаемых помещениях, но не на улице
• Механическая износостойкость: 10 млн циклов - рассчитано на длительную работу в условиях частых включений
• Поляризация: определённая полюсность - при подключении к постоянному току важно соблюдать полярность (+/-)
• С принудительно управляемыми контактами: да - контакты механически связаны с катушкой, исключает самопроизвольное замыкание при отказе
• Гарантия: 12 месяцев

Совместимость и монтаж

Промежуточное реле 3 контакта (8А) 110В AC/DC устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2 - винтовые зажимы обеспечивают надёжный контакт даже при многожильных проводах. Убедитесь, что напряжение на катушке точно соответствует 110 В - превышение вызывает перегрев, недостаток - некорректное срабатывание. При использовании с постоянным током обязательно соблюдайте полярность: красный провод - плюс, синий - минус. Монтаж выполняйте в закрытом щите с защитой от внешних воздействий, поскольку степень защиты IP20 не предполагает работы в пыльных или влажных средах.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Конструкция с принудительно управляемыми контактами снижает риск аварийного замыкания при отказе механизма. Соответствует стандартам IEC 61810-1 для промежуточных реле. Не предназначен для применения в взрывоопасных зонах или средах с повышенной коррозионной активностью.

Преимущества

• Поддержка AC/DC - универсальное питание упрощает замену и проектирование
• Три независимых контакта - позволяют управлять сразу тремя нагрузками одним сигналом
• Высокая механическая долговечность - 10 млн циклов гарантируют долгую службу в интенсивном режиме
• Принудительно управляемые контакты - повышают безопасность в критичных системах
• Фиксированная установка на DIN-рейку - быстрый монтаж и замена без дополнительных креплений

Ограничения применения

• Не использовать вне закрытых щитов - IP20 не защищает от пыли, влаги, брызг
• Запрещено применять в средах с агрессивными газами, паром, маслом - материал корпуса не устойчив к химическому воздействию
• При работе с постоянным током обязательна правильная полярность - неверное подключение может вывести реле из строя
• Не предназначено для коммутации индуктивных нагрузок выше 8 А - при больших токах возникает дуга, которая разрушает контакты
• Не рекомендовано для частых включений свыше 1000 раз в час - хотя механический ресурс велик, тепловая нагрузка при частых срабатываниях может снизить срок службы

Примеры использования

• Управление тремя двигателями насосов через один выход PLC
• Передача сигнала от терморегулятора к группе нагревательных элементов
• Автоматическое включение света в трёх зонах по сигналу с датчика движения
• Резервирование цепей в системах бесперебойного питания
• Логическая интервенция между слаботочным контроллером и силовой частью станка

Практические советы

• Проверьте напряжение сети перед подключением - 110 В может отличаться от 120 В или 220 В в зависимости от региона
• При подключении к постоянному току используйте диодный мост или фильтр для подавления помех, особенно если рядом расположены чувствительные устройства
• Обязательно проверяйте затяжку винтов после первых нескольких включений - медленное ослабление контактов - частая причина перегрева
• Для нагрузок с индуктивностью (катушки, двигатели) рекомендуется установка RC-цепочки или варистора на контакты - продлит срок службы
• При замене старого реле - сравните тип контактов: здесь все три - NO, а не смешанные (NO+NC); это влияет на схему подключения
