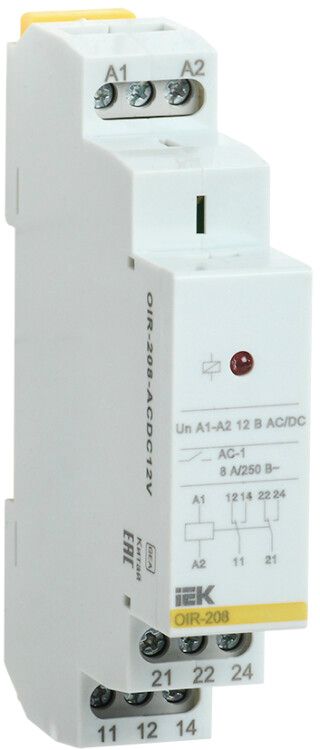

Промежуточное реле OIR 2 конт (8А). 12 В AC/DC - OIR-208-ACDC12V IEK

Реле промежуточное 2 контакта (8А) 12 В AC/DC от ONI (IEK) - устройство для гальванической развязки и передачи управляющих сигналов между слаботочными цепями и нагрузками до 8 А. Артикул oir-208-acdc12v подходит для автоматизации систем на DIN-рейке.

Назначение и область применения

Реле промежуточное 2 контакта (8А) 12 В AC/DC используется для управления мощными нагрузками через слаботочные цепи. Гальваническая развязка защищает чувствительную электронику (например, PLC, контроллеры, датчики) от высоких напряжений и помех. Подходит для установки в щитах управления станков, конвейеров, систем освещения, HVAC и других промышленных объектах.

Технические характеристики

• Номинальный ток контактов: 8 А - способно коммутировать нагрузки до этой величины на каждый контакт
• Напряжение катушки: 12 В переменного или постоянного тока (AC/DC) - работает с обоими типами тока без перенастройки
• Количество контактов: 2 пары нормально замкнутых (NO) - каждая пара функционирует как самостоятельный выключатель
• Тип переключения: моностабильное - возвращается в исходное состояние после снятия напряжения с катушки
• Подключение: винтовые зажимы - надёжное фиксирование проводов, допускает многожильные и одножильные жилы
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шкафами и распределительными щитами
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Рабочий температурный диапазон: от -20 C до +55 C - подходит для помещений с умеренным климатом
• Механическая износостойкость: 10 млн циклов - долгий срок службы при частых включениях
• Поляризация: определённая полюсность - при подключении постоянного тока важно соблюдать полярность (+/-)
• Гарантия: 12 месяцев

Совместимость и монтаж

Реле промежуточное 2 контакта (8А) 12 В AC/DC совместимо с любыми устройствами, выходящими на 12 В AC/DC, включая модули ввода-вывода, терморегуляторы, таймеры и кнопочные посты. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм - просто защёлкивается и фиксируется. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что винты затянуты равномерно - перетягивание повреждает зажимы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Отсутствие сертификатов CE или UL в предоставленных данных не позволяет гарантировать соответствие европейским или американским стандартам. Применяйте в соответствии с местными правилами электроустановок (ПУЭ, ГОСТ Р 50030.5.1).

Преимущества

• Работает как с переменным, так и с постоянным током - снижает необходимость хранить два типа реле
• Два независимых контакта - позволяют управлять двумя нагрузками одним устройством
• Высокая механическая износостойкость - подходит для систем с частыми циклами включения
• Фиксация на DIN-рейке - быстрый монтаж и замена без сверления
• Чётко выраженные контакты - удобно диагностировать состояние визуально

Ограничения применения

• Не предназначено для работы во влажных средах - IP20 не обеспечивает защиту от брызг и пыли
• Запрещено использовать в условиях температуры ниже -20 C или выше +55 C - риск отказа контактов
• При использовании с постоянным током обязательна правильная полярность - неверное подключение может повредить катушку
• Не рекомендуется для коммутации индуктивных нагрузок выше 8 А - требуется дополнительная защита (варистор, диод)
• Не имеет световой индикации состояния - необходимо внешнее решение для контроля

Примеры использования

• Управление двигателем насоса через PLC с выходом 12 В DC
• Включение светового сигнала при активации аварийной остановки
• Передача сигнала от термостата к нагревательному элементу
• Разделение цепей управления и силовых цепей в пульте станка

Практические советы

• При подключении к постоянному току проверьте маркировку на корпусе: "+" и "-" должны совпадать с источником
• Для индуктивных нагрузок (катушки, двигатели) установите демпферную цепь (диод или RC-цепь) параллельно контакту - продлит срок службы
• Проверяйте плотность контакта проводов в винтовых зажимах - плохой контакт вызывает перегрев
• При замене реле промежуточное 2 контакта (8А) 12 В AC/DC - отключите питание! Катушка остаётся под напряжением даже при отключенном управлении, если есть паразитные потенциалы
• Учитывайте посадочный размер: устройство занимает одну секцию на DIN-рейке - планируйте место в щите
