Реле электромагнитное РК-4PR 12 - EA06.001.016 Евроавтоматика

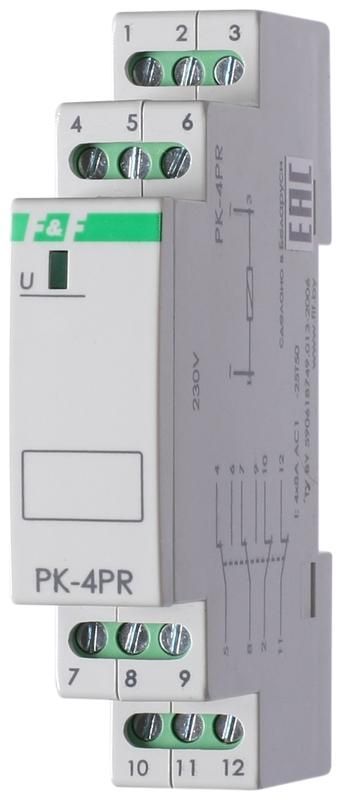

Реле промежуточное PK-4PR от Евроавтоматика ФиФ - компактное устройство для управления нагрузками через слаботочные цепи, рассчитанное на установку на DIN-рейку 35 мм. Подходит для систем автоматизации, где требуется надёжная коммутация при напряжении 12 В AC/DC и токе до 8 А.

Назначение и область применения

Реле промежуточное PK-4PR используется для гальванической развязки между цепями управления (слаботочными) и силовыми цепями. Обеспечивает дистанционное включение и выключение нагрузки - например, двигателей, светильников, клапанов или других устройств, управляемых контроллерами, PLC или кнопками. Применяется в панелях управления промышленным оборудованием, конвейерах, насосных станциях и системах освещения.

Технические характеристики

• Напряжение питания: 12 В AC/DC - работает как от переменного, так и от постоянного тока;
• Коммутируемый ток: 8 А на каждый контакт - поддерживает средние нагрузки без перегрузки;
• Количество контактов: 4 - два нормально разомкнутых (NO) и два нормально замкнутых (NC);
• Тип переключения: моностабильный - возвращается в исходное состояние после снятия напряжения с катушки;
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям и крупной пыли, но не от брызг воды;
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными шкафами управления;
• Габариты: 1 модуль DIN - занимает минимальное место в распределительном щите;
• Рабочий температурный диапазон: от -25 C до +50 C - подходит для помещений с умеренным климатом;
• Индикация: светодиод - показывает наличие напряжения на обмотке;
• Поляризация: свободная - можно подключать к источникам любой полярности без потери функциональности;
• Число фаз: 1 - предназначен для однофазных сетей.

Совместимость и монтаж

Реле промежуточное PK-4PR легко устанавливается на стандартную DIN-рейку 35 мм. Клеммы для подключения проводов - винтовые, позволяют зажимать жилы сечением до 2,5 мм2. Для подачи управляющего сигнала используются два вывода на катушке (обычно обозначены A1/A2). Коммутируемые контакты расположены отдельно - NO и NC пары изолированы друг от друга. Установка не требует специальных инструментов - достаточно отвертки и проверки правильности подключения перед включением.

Безопасность и стандарты

Реле соответствует директивам ЕС: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (безопасность низковольтного оборудования). Конструкция обеспечивает безопасную работу в условиях, допустимых для класса IP20. Наличие индикации снижает риск ошибок при диагностике.

Преимущества

• Поддержка AC/DC - универсальное питание упрощает интеграцию в системы с разными источниками управления;
• Комбинированные контакты (2 NO + 2 NC) - дают гибкость в проектировании логических схем без необходимости использовать несколько реле;
• Светодиодная индикация - позволяет оперативно определить, активно ли реле;
• Минимальная высота (1 модуль DIN) - экономит место в щитах с ограниченным пространством;
• Свободная полюсность - не требует соблюдения полярности при подключении управляющей цепи.

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не защищает от брызг, пара или пыли повышенной плотности;
• Не рекомендуется для коммутации индуктивных нагрузок выше 8 А - возможна эрозия контактов;
• Рабочая температура ограничена +50 C - не подходит для установки рядом с мощными нагревательными элементами или в плохо вентилируемых шкафах;
• Не имеет механической блокировки - нельзя применять там, где требуется предотвращение случайного включения.

Примеры использования

• Управление мотором конвейера через сигнал от PLC - слаботочный выход PLC включает реле PK-4PR, которое замыкает силовой контур двигателя;
• Автоматическое включение аварийного освещения при отключении основного питания - реле реагирует на изменение напряжения в контрольной цепи;
• Сигнализация состояния оборудования - один контакт реле подключён к индикатору, второй - к входу контроллера для сбора данных.

Практические советы

• Проверьте соответствие сечения провода и максимального тока нагрузки - превышение 8 А может вызвать заклинивание контактов;
• При использовании в цепях с индуктивной нагрузкой (например, катушки, двигатели) рекомендуется установить демпферную цепь (диод или RC-фильтр) для продления срока службы контактов;
• Обязательно используйте защиту от скачков напряжения на входе обмотки - особенно при работе от сети с нестабильным питанием;
• При монтаже в шкафу с несколькими реле PK-4PR учтите тепловую нагрузку - не располагайте устройства слишком близко друг к другу;
• Артикул ea06.001.016 - сохраняйте его при заказе запасных единиц, чтобы избежать несовместимости по параметрам.
