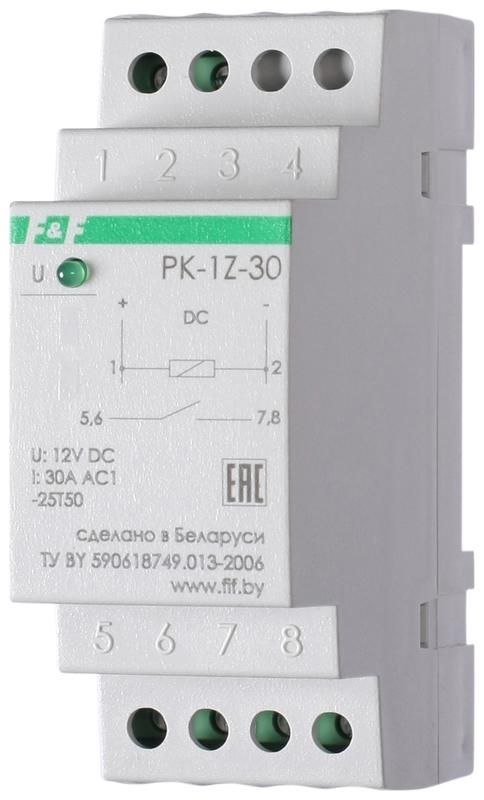

Реле промежуточное PK-1Z-30 от Евроавтоматика ФиФ - это компактное электромагнитное устройство для управления мощными нагрузками через слаботочные цепи. Подходит для установки на DIN-рейку в щитах автоматизации, где требуется надёжная коммутация при напряжении 12 В постоянного тока.

Назначение и область применения

Реле промежуточное PK-1Z-30 используется для гальванической развязки между цепями управления (слаботочными) и силовыми цепями. Это позволяет управлять высокотоковыми устройствами - например, двигателями, нагревателями или светильниками - с помощью маломощных сигналов от PLC, терморегуляторов или кнопочных постов. Устройство применяется в системах автоматизации, промышленном оборудовании, конвейерах, насосных станциях и других объектах, где важна изоляция управляющей и силовой части.

Технические характеристики

• Напряжение питания: 12 В постоянного тока (DC)
• Коммутируемый ток: 30 А (при 250 В AC / 30 В DC)
• Количество контактов: один нормально разомкнутый (1 NO)
• Тип реле: электромагнитное, моностабильное (возврат в исходное состояние после снятия напряжения)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Способ монтажа: на DIN-рейку 35 мм, занимает 2 модуля
• Индикация: светодиод показывает наличие напряжения на катушке
• Полюсность: свободная - можно подключать провода любым способом (+/-)
• Рабочий температурный диапазон: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата в закрытых помещениях
• Число фаз: однополюсное управление (1 фаза)

Совместимость и монтаж

PK-1Z-30 совместим со всеми стандартными DIN-рейками 35 мм, используемыми в промышленных шкафах. Для монтажа достаточно защёлкнуть устройство на рейке - никаких инструментов не требуется. Клеммы для подключения управляющей цепи (катушки) и силовой цепи (контакта) расположены сбоку и легко доступны. Обязательно проверьте соответствие полярности при подключении переменного тока - хотя реле имеет свободную полюсность, для долгой работы рекомендуется соблюдать правильное подключение согласно схеме производителя. Максимальная площадь сечения провода: 2,5 мм2.

Безопасность и стандарты

Реле соответствует директивам ЕС: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (низковольтное оборудование). Сертифицировано для использования в промышленной среде. Несмотря на класс защиты IP20, не допускается установка в условиях повышенной влажности, запылённости или воздействия брызг воды - для таких условий требуются устройства с более высокой степенью защиты.

Преимущества

• Высокая коммутационная способность - 30 А позволяют управлять мощными нагрузками без внешних контакторов
• Светодиодная индикация упрощает диагностику состояния реле без тестеров
• Свободная полюсность снижает риск ошибок при подключении
• Компактный формат (2 модуля) экономит место в распределительных шкафах
• Поддерживает как постоянный, так и переменный ток в управляющей цепи - универсальное решение

Ограничения применения

Не предназначен для установки в открытых или влажных местах - IP20 не обеспечивает защиту от пыли и влаги. Не использовать в средах с химически активными парами, маслом или агрессивными веществами. Не рассчитан на частые включения-выключения выше 600 операций в час - длительная работа в режиме импульсов может сократить срок службы контактов. Не заменяет автоматические выключатели - не обеспечивает защиту от перегрузок и коротких замыканий.

Примеры использования

• Управление двигателем насоса через сигнал от PLC
• Включение освещения в цеху по команде с пульта управления
• Переключение теплового элемента в термокамере
• Реализация логических функций в панелях управления с использованием нескольких реле PK-1Z-30

Практические советы

• При подключении нагрузки свыше 20 А рекомендуется применять дугогашение (например, RC-цепь или варистор) для продления срока службы контактов
• Убедитесь, что сечение проводов управляющей цепи соответствует току возбуждения - обычно достаточно 0,5–1,5 мм2
• При групповой установке нескольких реле PK-1Z-30 оставляйте зазор минимум 5 мм между корпусами для лучшего теплоотвода
• Проверяйте целостность контактов мультиметром перед первым включением - особенно если реле хранилось долго
• Для систем с частыми переключениями (более 100 раз в день) выбирайте реле с серебросодержащими контактами - PK-1Z-30 подходит для умеренной нагрузки
