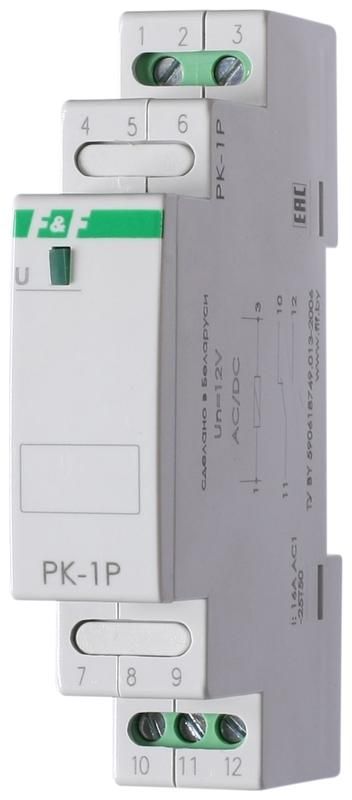

Реле электромагнитное PK-1P 12 - EA06.001.001 Евроавтоматика

Реле промежуточное PK-1P от Евроавтоматика предназначено для управления мощными нагрузками через слаботочные цепи с напряжением 12 В переменного или постоянного тока. Устройство легко монтируется на стандартную DIN-рейку и применяется в системах автоматизации, где требуется надёжная гальваническая развязка и коммутация до 16 А.

Назначение и область применения

Реле промежуточное PK-1P используется для передачи сигнала управления от слаботочных устройств (например, PLC, терморегуляторов, датчиков) к силовым цепям. Благодаря гальванической развязке защищает чувствительную электронику от высоких напряжений и помех. Подходит для работы в пультах управления, станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Напряжение питания: 12 В AC/DC - работает как от сети переменного, так и от постоянного тока без перенастройки;
• Номинальный ток контактов: 16 А - способно коммутировать нагрузки до 16 А при напряжении до 250 В AC / 30 В DC;
• Тип контактов: 1NO/NC - один нормально открытый и один нормально замкнутый контакт в одном корпусе;
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартной рейкой в щитах;
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2;
• Степень защиты: IP20 - защищён от доступа пальцами и крупным инструментом, но не от пыли и влаги;
• Индикация: светодиод - показывает состояние включения реле; светится при наличии напряжения на катушке;
• Температурный диапазон: от –25 C до +50 C - рассчитан на работу в неотапливаемых помещениях и шкафах;
• Климатическое исполнение: УХЛ4 - допустимо применение в условиях повышенной влажности и колебаний температуры;
• Поляризация: свободная - можно подключать питание любой полярностью (не важно, куда подать “+” и “–”);
• Число модулей DIN: 1 - занимает минимальное место в распределительном щите;
• Нормативы: соответствует директивам ЕС 2014/30/EU (ЭМС) и 2014/35/EU (низковольтное оборудование).

Совместимость и монтаж

Реле промежуточное PK-1P совместимо со всеми типами DIN-реек 35 мм, используемых в промышленных щитах. Для установки достаточно защёлкнуть устройство на рейке - никаких крепёжных элементов не требуется. Клеммы расположены спереди, что позволяет подключать провода без демонтажа. Максимальное сечение провода - 2,5 мм2. Для надёжного контакта рекомендуется использовать наконечники типа НШВИ.

Безопасность и стандарты

Реле промежуточное PK-1P сертифицировано по европейским требованиям безопасности: EN IEC 61810-1 (электромагнитные реле) и соответствует директивам низковольтного оборудования (LVD) и электромагнитной совместимости (EMC). Это гарантирует безопасную эксплуатацию в промышленных сетях и соответствие правилам CE.

Преимущества

• Работает как от переменного, так и от постоянного тока - универсальное решение для разных систем управления;
• Интегрированная индикация - сразу видно, включено ли реле, без тестирования мультиметром;
• Высокий ток коммутации - 16 А позволяет управлять двигателями, нагревательными элементами, светильниками;
• Гальваническая развязка - предотвращает повреждение контроллеров из-за скачков напряжения в нагрузке;
• Минимальная глубина - всего один модуль DIN, экономит место в плотных щитах.

Ограничения применения

• Не предназначен для внешней установки - степень защиты IP20 исключает использование в сырых, пыльных или уличных условиях;
• Не рассчитан на частые включения/выключения более 1000 раз в час - длительная работа при высокой частоте может сократить срок службы контактов;
• Не подходит для управления реактивными нагрузками выше 1000 ВА - при работе с мощными двигателями или трансформаторами требуются реле с дугогашением;
• Не имеет механической блокировки - нельзя использовать там, где необходима принудительная разъединяемость цепей.

Примеры использования

• Управление насосом в системе водоснабжения через сигнал от датчика уровня;
• Включение группы LED-светильников по команде от PLC;
• Автоматическое отключение нагревателя при достижении заданной температуры;
• Разделение цепей управления и силовой части в станках ЧПУ;
• Обеспечение автономного запуска вентилятора после включения основного оборудования.

Практические советы

• При подключении нагрузки свыше 10 А используйте отдельные провода большего сечения и проверьте нагрев клемм при первом включении;
• Для защиты контактов от импульсов при управлении индуктивными нагрузками (катушки, двигатели) установите параллельно нагрузке RC-цепочку или варистор;
• Убедитесь, что напряжение на катушке находится в пределах +-10 % от 12 В - завышенное напряжение снижает срок службы;
• При использовании в холодных помещениях (ближе к –25 C) проверьте работоспособность устройства после прогрева - возможна временная задержка срабатывания;
• Заменяйте реле промежуточное PK-1P при появлении характерного треска при включении или если индикатор горит, но контакты не замыкаются - это признак износа.
