Реле электромагнитное РК-1Р 36 - EA06.001.005 Евроавтоматика

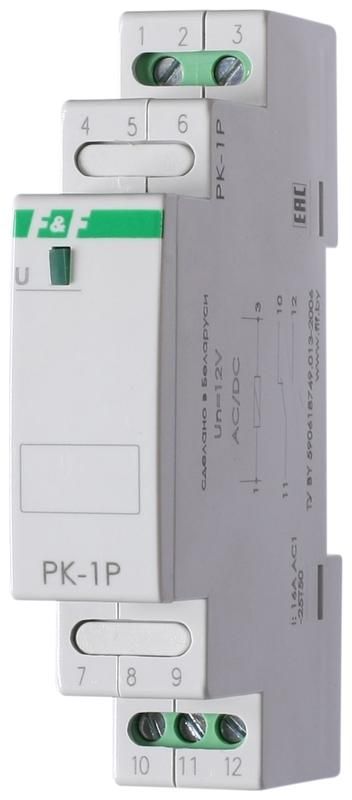

Реле промежуточное PK-1P от Евроавтоматика ФиФ - это компактное устройство для управления мощными нагрузками через слаботочные цепи. Подходит для установки на DIN-рейку в щитах автоматизации, где требуется надежная коммутация при напряжении 36 В переменного или постоянного тока.

Назначение и область применения

Реле промежуточное PK-1P используется для гальванической развязки между цепями управления (слаботочными) и силовыми цепями. Это позволяет безопасно управлять высокотоковыми устройствами - например, двигателями, нагревателями или светильниками - с помощью сигналов от PLC, терморегуляторов или кнопочных постов. Устройство применяется в системах автоматизации, промышленном оборудовании, конвейерах, насосных станциях и других объектах, где важна изоляция управляющей и силовой частей.

Технические характеристики

• Напряжение питания: 36 В AC/DC - работает как от переменного, так и от постоянного тока, что расширяет возможности подключения;
• Коммутируемый ток: 16 А - способно выдерживать значительную нагрузку без перегрузки;
• Контакты: один нормально открытый (1NO) и один нормально замкнутый (1NC) - обеспечивает гибкую логику управления;
• Тип переключения: моностабильный - возвращается в исходное состояние после снятия управляющего сигнала;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли; подходит только для внутренней установки в закрытых шкафах;
• Способ подключения: винтовые зажимы - надежное соединение проводов сечением до 2,5 мм2;
• Габариты: 1 модуль DIN (17,5 мм) - занимает минимум места на рейке;
• Рабочий температурный диапазон: от -25 до +50 C - рассчитан на работу в условиях складов, цехов и помещений с контролируемым микроклиматом;
• Индикация: светодиод - показывает наличие напряжения на катушке;
• Поляризация: свободная - можно подключать клеммы обмотки без учета полярности;
• Климатическое исполнение: УХЛ4 - допущено к использованию в помещениях с умеренным и холодным климатом, в том числе с колебаниями влажности;
• Соответствие стандартам: 2014/30/EU (EMC), 2014/35/EU (низковольтное оборудование) - соответствует требованиям ЕС.

Совместимость и монтаж

Реле промежуточное PK-1P устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется простым защелкиванием - никаких инструментов не требуется. Для подключения используются винтовые клеммы: два контакта для обмотки (A1/A2), два для NO и два для NC. Обязательно проверьте соответствие сечения провода - рекомендовано до 2,5 мм2. Нельзя использовать с проводами большего диаметра - есть риск плохого контакта и перегрева.

Безопасность и стандарты

Реле промежуточное PK-1P сертифицировано по директивам ЕС: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (безопасность низковольтного оборудования). Это гарантирует отказоустойчивость в средах с помехами и соответствие требованиям безопасности при работе с сетью 230 В. Однако из-за степени защиты IP20 запрещена установка в сырых, пыльных или наружных местах - даже капли воды могут вызвать пробой или короткое замыкание.

Преимущества

• Поддержка AC/DC - не требует выбора типа тока при проектировании системы;
• Свободная полюсность - упрощает монтаж и снижает вероятность ошибки подключения;
• Светодиодная индикация - сразу видно, активировано ли реле;
• Компактный формат - экономит место в распределительных щитах;
• Высокая коммутационная способность - 16 А при 36 В позволяют управлять многими типами нагрузок без дополнительных контакторов.

Ограничения применения

• Не предназначен для работы во влажной среде - IP20 не защищает от брызг и конденсата;
• Запрещено применение вне диапазона температур (-25…+50 C);
• Не подходит для частых включений более 1000 раз в час - возможен быстрый износ механических контактов;
• Не используйте для управления индуктивными нагрузками выше 16 А - нужен дополнительный контактор;
• Не устанавливайте рядом с источниками сильных ЭМИ - хотя имеет EMC-сертификат, экстремальные помехи могут вызывать ложные срабатывания.

Примеры использования

• Управление двигателем конвейера через PLC с выходом 24 В DC - реле PK-1P усиливает сигнал до 16 А;
• Автоматическое включение освещения в цеху по сигналу с датчика движения;
• Разрыв цепи питания насоса при аварии по уровню жидкости;
• Интерфейс между слаботочным термостатом и мощным тепловентилятором.

Практические советы

• При подключении к обмотке 36 В - проверьте точное напряжение: ниже 30 В реле может не включиться, выше 42 В - перегреется;
• Для долгой службы контактов - не коммутируйте чисто индуктивные нагрузки (например, большие катушки) без гашения переходных процессов (диод или RC-цепочка);
• При сборке щита - оставляйте минимальный зазор 10 мм вокруг реле для лучшего теплоотвода;
• Если в системе несколько таких реле - группируйте их по функциям и подписывайте клеммы, чтобы упростить диагностику;
• PK-1P от Евроавтоматика ФиФ - это надежное решение для базовых задач автоматизации, но для критичных систем лучше выбирать устройства с IP65 и повышенной долговечностью.
