Реле электромагнитное РК-2Z-24 - EA06.001.048 Евроавтоматика

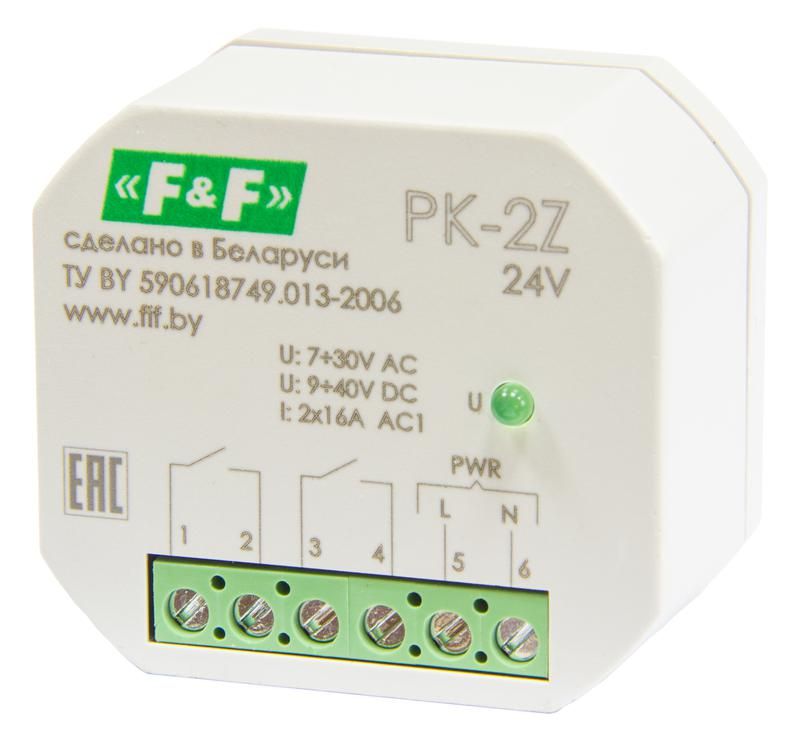

Реле промежуточное электромагнитное PK-2Z-24 - устройство для гальванической развязки управляющих и силовых цепей, предназначенное для дистанционного включения нагрузки. Бренд Евроавтоматика ФиФ, артикул ea06.001.048, подходит для монтажа в стандартные коробки диаметром 60 мм.

Назначение и область применения

Реле промежуточное электромагнитное PK-2Z-24 используется для передачи сигнала управления от слаботочных цепей (например, PLC, кнопок, датчиков) к мощным нагрузкам - таким как двигатели, нагреватели, световые приборы. Гальваническая развязка защищает чувствительную электронику от помех и высокого напряжения. Применяется в системах автоматизации: станках, конвейерах, системах освещения, бытовой и промышленной аппаратуре.

Технические характеристики

• Род тока: работает от переменного (AC) и постоянного (DC) напряжения - совмещённый режим.
• Напряжение питания: 7–30 В AC / 9–40 В DC - широкий диапазон позволяет использовать с различными источниками управления.
• Коммутируемый ток: до 16 А на один контакт - подходит для нагрузок средней мощности.
• Количество контактов: 2 нормально открытых (NO) - замыкаются при подаче напряжения на катушку.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды.
• Тип переключения: моностабильный - возвращается в исходное состояние после снятия напряжения.
• Индикация: светодиодная - показывает наличие питания на катушке.
• Диапазон температур: от -25 C до +50 C - рассчитан на работу в помещениях с умеренным климатом.
• Поляризация: свободная - можно подключать клеммы произвольно, без соблюдения полярности при использовании DC.
• Число фаз: однофазное - для коммутации в сетях 220/230 В.

Совместимость и монтаж

Реле промежуточное электромагнитное PK-2Z-24 устанавливается во встраиваемые монтажные коробки диаметром 60 мм. Крепление осуществляется за счёт фиксирующей защёлки - достаточно вставить корпус в отверстие до щелчка. Клеммы для подключения обмотки и контактов расположены снизу, что удобно при сборке в распределительных шкафах. Подключение проводов - винтовые зажимы, допускают сечение до 2,5 мм2. Установка возможна в вертикальном положении, горизонтальная не рекомендована.

Безопасность и стандарты

• Соответствует директивам ЕС: 2014/30/EU (ЭМС) и 2014/35/EU (Низковольтное оборудование).
• Климатическое исполнение УХЛ4 - устойчиво к колебаниям температуры и влажности в закрытых помещениях.

Преимущества

• Поддержка двух типов напряжения (AC/DC) снижает необходимость хранить несколько моделей.
• Высокая коммутационная способность (16 А) позволяет управлять большими нагрузками без внешних контакторов.
• Свободная полярность упрощает монтаж в DC-цепях - не требуется проверять направление подключения.
• Светодиодная индикация даёт визуальный контроль состояния реле без тестирования мультиметром.
• Стандартный посадочный диаметр 60 мм обеспечивает совместимость с популярными монтажными коробками.

Ограничения применения

• Защита IP20 не допускает использование в условиях повышенной запылённости, сырости или на улице.
• Не предназначено для частого включения-выключения (более 1000 операций в час) - риск износа механических контактов.
• Работает только в помещении при температуре выше -25 C - не подходит для холодных складов или неотапливаемых объектов зимой.
• Не имеет функции задержки времени или импульсного управления - только базовое включение/выключение.

Примеры использования

• Управление двигателем насоса через сигнал от PLC с выходом 24 В DC.
• Включение группы LED-светильников по команде с пульта управления.
• Автоматизация системы вентиляции: реле промежуточное электромагнитное PK-2Z-24 получает сигнал от термостата и включает вентилятор.
• Замена старого реле в существующем шкафе управления - благодаря стандартному диаметру 60 мм легко заменяется без доработки коробки.

Практические советы

• Проверьте соответствие напряжения управления (AC/DC) и величины - даже незначительное превышение может повредить катушку.
• При работе с индуктивными нагрузками (двигатели, реле) рекомендуется установить дугогасящую цепь (RC-фильтр) параллельно контактам для продления срока службы.
• Не используйте реле для коммутации токов выше 16 А - даже кратковременные перегрузки вызывают оплавление контактов.
• При монтаже в плотно укомплектованном шкафу учтите тепловыделение - не располагайте рядом с другими нагревающимися элементами.
• Для обслуживания отключите питание - хотя индикация есть, она не гарантирует отсутствие опасного потенциала на контактах.
