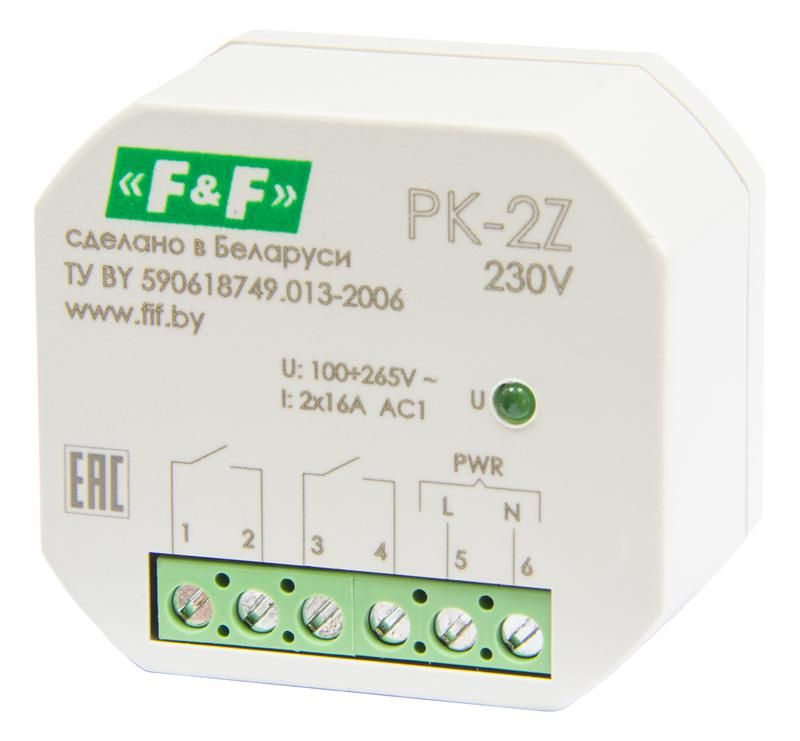

Реле электромагнитное РК-2Z-230 - EA06.001.049 Евроавтоматика

Реле промежуточное PK-2Z-230 от Евроавтоматика ФиФ - устройство для гальванической развязки между слаботочными цепями управления и мощной нагрузкой. Подходит для установки в монтажные коробки диаметром 60 мм и применяется в системах автоматизации, где требуется надёжное переключение при переменном или постоянном напряжении.

Назначение и область применения

Реле промежуточное PK-2Z-230 используется для дистанционного включения и выключения нагрузки через управление маломощным сигналом. Гальваническая развязка защищает чувствительную электронику (например, PLC, контроллеры, датчики) от высоких напряжений и помех в силовой цепи. Применяется в пультах управления, шкафах автоматики, станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Напряжение питания: 100–265 В - работает как от переменного (AC), так и от постоянного (DC) тока, что исключает необходимость выбора типа сети;
• Коммутируемый ток: 16 А - способно переключать нагрузки до 3,6 кВт при 230 В AC (или эквивалентную мощность при DC);
• Количество контактов: 2 - два нормально открытых (NO) и два нормально замкнутых (NC), доступны одновременно; можно использовать как один контакт для включения, второй - для сигнализации или блокировки;
• Способ монтажа: встраиваемый - устанавливается в стандартную монтажную коробку диаметром 60 мм;
• Индикация: светодиодная - горит при наличии напряжения на катушке, позволяет оперативно определить состояние реле;
• Диапазон температур: от –25 до +50 C - обеспечивает работу в холодных помещениях и нагреваемых шкафах;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и крупным частицам, но не герметичен - требует установки внутри корпуса;
• Поляризация: свободная - не имеет полярности, можно подключать провода любым образом;
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с повышенной влажностью;
• Число фаз: 1 - предназначен для однофазных сетей.

Совместимость и монтаж

PK-2Z-230 совместим со всеми стандартными монтажными коробками диаметром 60 мм. Для установки достаточно вставить реле в отверстие и зафиксировать его с помощью зажимного кольца. Клеммы расположены снизу - удобны для подключения проводов сечением до 2,5 мм2. Обмотка реле подключается к управляющему контуру (PLC, кнопка, терморегулятор), а контакты - к нагрузке (электродвигатель, светильник, нагреватель). Никаких дополнительных адаптеров или плат не требует.

Безопасность и стандарты

• Соответствует директивам ЕС: 2014/30/EU (ЭМС) и 2014/35/EU (Низковольтное оборудование);
• Гальваническая изоляция между управляющей цепью и контактами соответствует требованиям безопасности для класса II;
• Не содержит опасных веществ согласно RoHS.

Преимущества

• Широкий диапазон входного напряжения (100–265 В AC/DC) - снижает риск отказа при колебаниях сети;
• Два пары контактов NO/NC - позволяют реализовать сложные логические схемы без дополнительных реле;
• Светодиодная индикация - ускоряет диагностику и обслуживание;
• Универсальная поляризация - упрощает монтаж и исключает ошибки подключения;
• Компактный форм-фактор - экономит место в распределительных шкафах.

Ограничения применения

• IP20 не допускает использование во влажных, запылённых или наружных условиях - обязательно помещать внутрь закрытого корпуса;
• Не предназначено для коммутации индуктивных нагрузок выше 16 А - при работе с двигателями или трансформаторами рекомендуется применять RC-цепочки или TVS-диоды для гашения импульсов;
• Не подходит для частого включения/выключения более 1000 раз в час - длительная работа в режиме частой коммутации сокращает срок службы контактов;
• Не имеет механической блокировки - нельзя использовать как аварийный выключатель.

Примеры использования

• Подключение электрокотла к термостату через PLC - слаботочный сигнал активирует реле, которое включает мощную нагрузку;
• Автоматизация системы освещения: выход микроконтроллера управляет PK-2Z-230, который включает прожекторы;
• Цепь безопасности станка: датчик положения замыкает контакт реле, который отключает двигатель при открывании крышки;
• Резервирование питания: одна пара контактов включает основную линию, вторая - резервную при сбое.

Практические советы

• При подключении нагрузки свыше 10 А используйте провода сечением не менее 1,5 мм2 - особенно важно для длинных линий;
• Обязательно проверьте соответствие диаметра отверстия в коробке - 60 мм - перед установкой;
• Для работы с индуктивными нагрузками (двигатели, соленоиды) установите дугогасящую цепь (RC-фильтр) параллельно контактам;
• Не забудьте про вентиляцию шкафа - при длительной работе при максимальной нагрузке возможен нагрев, влияющий на срок службы;
• Замена реле: отключите питание, открутите крепёжное кольцо, выньте старое, вставьте новое - никаких настроек не требуется.
