Реле электромагнитное РК-1Z-230 - EA06.001.047 Евроавтоматика

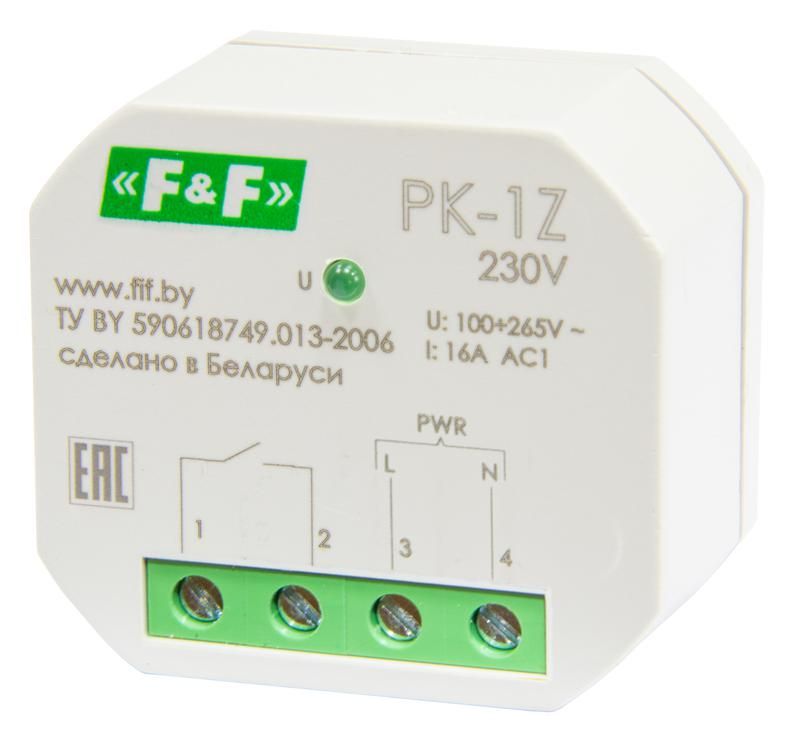

Реле промежуточное PK-1Z-230 от Евроавтоматика ФиФ - устройство для гальванической развязки между слаботочными цепями управления и силовыми нагрузками. Подходит для встраивания в монтажные коробки диаметром 60 мм, работает от переменного или постоянного напряжения 100–265 В и коммутирует ток до 16 А.

Назначение и область применения

PK-1Z-230 используется для дистанционного включения и выключения оборудования через слаботочные сигналы. Гальваническая развязка защищает чувствительную электронику (например, PLC, контроллеры, кнопочные посты) от высоких напряжений и помех в силовой цепи. Применяется в системах автоматизации: управление двигателями, освещением, нагревательными элементами, конвейерами, станками и другим оборудованием с высокой мощностью.

Технические характеристики

• Напряжение питания: 100–265 В AC/DC - совместимо с сетью 220 В и широким диапазоном напряжений, включая нестабильные сети;
• Коммутируемый ток: 16 А - способно переключать нагрузки до 3,5 кВт при 230 В AC;
• Контакты: 1 нормально открытый (1NO) и 1 нормально закрытый (1NC) - позволяют реализовать как включение, так и отключение по одному управляющему сигналу;
• Способ подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2;
• Индикация: светодиод - показывает состояние включения реле в реальном времени;
• Рабочий температурный диапазон: от –25 C до +50 C - подходит для помещений с умеренным климатом, включая неотапливаемые помещения;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги;
• Поляризация: свободная - можно подключать к цепи переменного или постоянного тока без соблюдения полярности;
• Тип переключения: моностабильный - возвращается в исходное положение после снятия управляющего напряжения;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата с возможностью повышенной влажности;
• Количество фаз: 1 - предназначен для однофазных цепей.

Совместимость и монтаж

PK-1Z-230 устанавливается в монтажную коробку диаметром 60 мм. Крепится методом встраивания - корпус фиксируется в отверстии с помощью двух боковых защёлок. Для подключения используются винтовые клеммы: два вывода для катушки (A1/A2) и четыре - для контактов (L/N, NO, NC). Максимальное сечение провода - 2,5 мм2. Рекомендуется использовать изолированные наконечники для многожильных проводов. Напряжение на катушку подаётся от контроллера, терморегулятора, датчика или кнопки - любых устройств с выходом до 100 мА.

Безопасность и стандарты

Реле соответствует директивам ЕС: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (безопасность низковольтного оборудования). Соответствие гарантирует безопасную работу в промышленных и бытовых системах, соответствует требованиям EN 61810-1.

Преимущества

• Широкий диапазон входного напряжения (100–265 В) - позволяет использовать в странах с нестабильным питанием;
• Наличие обоих типов контактов (NO+NC) - даёт гибкость в проектировании схем управления;
• Светодиодная индикация - ускоряет диагностику и снижает время простоя;
• Гальваническая развязка - предотвращает повреждение дорогостоящей электроники;
• Свободная полюсность - не требует проверки полярности при подключении DC.

Ограничения применения

• IP20 - нельзя применять во влажных, пыльных или наружных условиях; требуется установка внутри закрытой коробки;
• Не предназначено для частого включения-выключения более 1000 раз в час - при высокой частоте переключений срок службы сокращается;
• Не рекомендуется для работы с индуктивными нагрузками выше 1000 ВА без дополнительной защиты (варистора или RC-цепочки);
• Не подходит для взрывоопасных сред - отсутствует взрывозащита.

Примеры использования

• Управление светом в цеху через PLC - слаботочный сигнал 24 В DC включает реле, которое замыкает цепь 220 В AC для ламп;
• Автоматический запуск насоса по сигналу с датчика уровня воды - реле замыкает контакт на пускателе;
• Подключение сигнализации к системе контроля доступа - реле передаёт импульс на соленоид дверного замка;
• Резервирование цепи: один контакт (NO) включает основную нагрузку, второй (NC) активирует аварийное освещение при отключении питания.

Практические советы

• При использовании с индуктивными нагрузками (двигатели, трансформаторы) обязательно установите варистор параллельно контактам - это продлит срок службы реле;
• Проверьте посадочный диаметр монтажной коробки - он должен быть точно 60 мм, иначе реле не зафиксируется;
• Не затягивайте винты слишком сильно - это повредит пластиковые клеммы и вызовет плохой контакт;
• Для длительной работы в условиях колебаний напряжения используйте стабилизатор на входе - хотя реле заявлено на 100–265 В, частые скачки снижают надёжность;
• Запомните: PK-1Z-230 - это промежуточное реле, а не силовое. Его задача - управлять, а не переключать большие токи напрямую.
