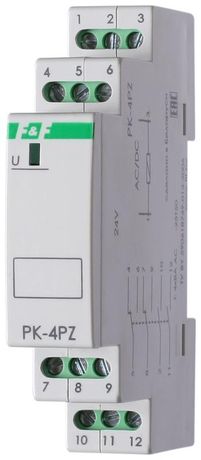

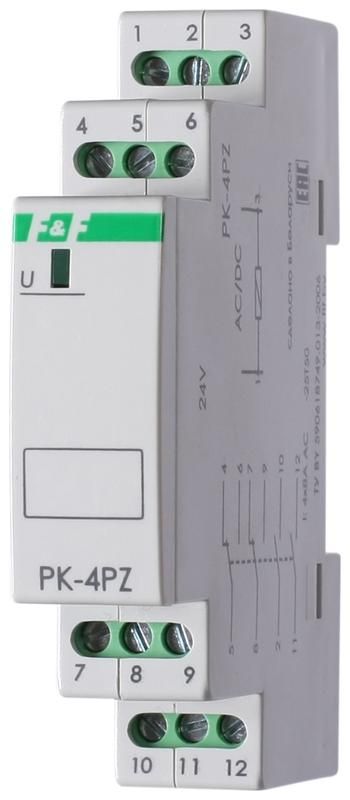

Реле электромагнитное PK-4PZ 230 - EA06.001.029 Евроавтоматика

Реле промежуточное PK-4PZ 230 от Евроавтоматика ФиФ - устройство для управления мощными нагрузками через слаботочные цепи, рассчитанное на установку на DIN-рейку 35 мм. Подходит для автоматизации систем управления, где требуется надёжная гальваническая развязка и коммутация до четырёх цепей одновременно.

Назначение и область применения

Реле промежуточное PK-4PZ 230 используется для передачи сигнала управления от контроллеров, терморегуляторов, PLC или кнопочных постов к силовым цепям - например, контактным аппаратам, двигателям, нагревательным элементам. Благодаря гальванической развязке защищает чувствительную электронику от высоких напряжений и помех. Применяется в промышленной автоматике, системах вентиляции, конвейерах, станках и распределительных щитах.

Технические характеристики

• Напряжение питания: 230 В переменного или постоянного тока (AC/DC)
• Тип устройства: электромагнитное реле
• Количество контактов: 4 (2 пары: одна пара 2NO/NC, вторая - 2NO)
• Номинальный ток контактов: 8 А
• Способ коммутации: моностабильное (обычное состояние - выключено)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли
• Индикация состояния: светодиодная - горит при включенном состоянии
• Число модулей DIN: 1
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +50 C, допустима повышенная влажность
• Поляризация: свободная - можно подключать питание любым способом (не зависит от полярности)

Совместимость и монтаж

Реле промежуточное PK-4PZ 230 устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения проводов расположены с лицевой стороны - удобны для быстрого обслуживания. Максимальное сечение провода - до 2,5 мм2 (по типичному для таких реле). Для подключения используйте изолированные наконечники типа “быстрофикс” или “штыревые”. Обязательно проверьте соответствие напряжения питания 230 В - подключение ниже или выше указанного значения может повредить катушку.

Безопасность и стандарты

• Соответствует директивам ЕС: 2014/30/EU (ЭМИ) и 2014/35/EU (низковольтное оборудование)
• Защита класса II - двойная или усиленная изоляция, заземление не требуется

Преимущества

• Гальваническая развязка между управлением и нагрузкой - снижает риск повреждения контроллеров
• Поддерживает как переменный, так и постоянный ток 230 В - универсальное решение
• Комбинированная группа контактов (2NO/NC + 2NO) позволяет реализовать сложные логические схемы без дополнительных устройств
• Светодиодная индикация упрощает диагностику состояния в реальном времени
• Минимальная занимаемая ширина - всего один модуль DIN

Ограничения применения

• Не предназначен для работы во влажных средах, на улице или в помещениях с брызгами - степень защиты IP20 исключает воздействие жидкости
• Запрещён монтаж рядом с источниками сильных ЭМП (например, частотниками без экранирования)
• Не рекомендовано длительное использование при токе выше 8 А - возможен перегрев и заклинивание контактов
• Не подходит для импульсных нагрузок с высокими пусковыми токами (например, мощные лампы накаливания или трансформаторы без предварительного ограничения)

Примеры использования

• Управление двигателем насоса через сигнал от PLC
• Активация световой сигнализации при срабатывании датчика уровня
• Переключение режима работы печи (греть / ждать) по команде термостата
• Раздельное управление несколькими потребителями (например, вентилятор + освещение) одним входным сигналом

Практические советы

• При проектировании учтите, что контакты 2NO/NC позволяют использовать одну группу как нормально замкнутый и нормально разомкнутый - экономит место в щите
• Для долгой службы избегайте частых включений при максимальной нагрузке - лучше применять реле с запасом по току (например, 8 А - это максимум, оптимально работать до 6 А)
• Проверяйте целостность контактов мультиметром после нескольких тысяч операций - особенно при работе с индуктивными нагрузками
• Если нужна защита от скачков напряжения - установите варистор или RC-цепь параллельно нагрузке
• Артикул ea06.001.029 соответствует именно этой модели - при заказе указывайте полное название и артикул, чтобы избежать путаницы с аналогами
