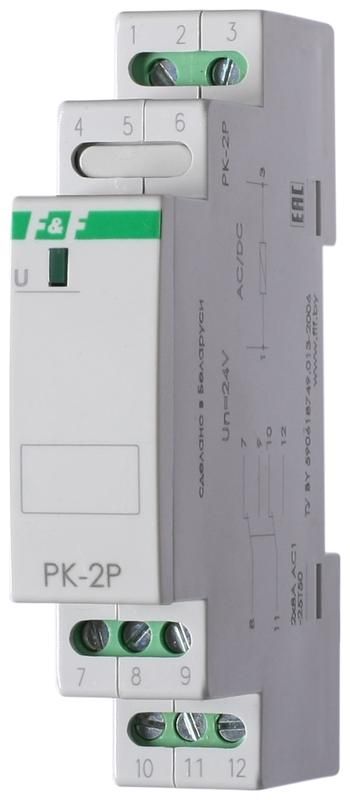

Реле электромагнитное PK-2P 220 - EA06.001.009 Евроавтоматика

Реле промежуточное PK-2P от Евроавтоматика предназначено для гальванической развязки управляющей и силовой цепей, обеспечивает дистанционное включение нагрузки через слаботочные сигналы. Монтаж на DIN-рейку 35 мм делает его удобным решением для шкафов автоматизации. Артикул ea06.001.009 соответствует модели с двумя переключающими контактами на 8 А каждый.

Назначение и область применения

Реле промежуточное PK-2P используется для передачи сигнала управления от слаботочных устройств (например, PLC, терморегуляторов, кнопок) к мощной нагрузке — без прямого соединения цепей. Это повышает безопасность и снижает помехи. Подходит для систем автоматизации: управление двигателями, освещением, нагревательными элементами, конвейерами, насосами. Применяется в промышленном оборудовании, щитах распределения, системах HVAC.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Частота: 50 Гц
• Коммутируемый ток: 8 А на каждый из двух контактов
• Количество контактов: два одинарных переключающих (2NO/NC)
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочий диапазон температур: от -25 °C до +50 °C
• Климатическое исполнение: УХЛ4 — для умеренного и холодного климата, в закрытых помещениях
• Индикация: светодиод на лицевой панели показывает состояние включения
• Тип действия: моностабильный — возвращается в исходное положение после снятия напряжения
• Поляризация: свободная — можно подключать питание любым способом (не зависит от полярности)
• Габариты: занимает один модуль DIN-рейки 35 мм

Совместимость и монтаж

PK-2P монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть корпус на рейке — никаких дополнительных креплений не требуется. Клеммы для подключения управляющего напряжения (1–3) и нагрузки (4–6, 7–9) доступны спереди. Провода фиксируются винтовыми зажимами — рекомендуется использовать жилы сечением до 2,5 мм². Перед подключением проверьте соответствие напряжения питания 230 В AC — подача другого напряжения выведет реле из строя.

Безопасность и стандарты

Реле сертифицировано по европейским нормам: 2014/30/EU (ЭМС — электромагнитная совместимость) и 2014/35/EU (низковольтное оборудование). Соответствует требованиям безопасности для промышленного оборудования. Индикация включения позволяет оперативно определить состояние устройства без тестера.

Преимущества

• Два независимых контакта позволяют коммутировать две нагрузки или реализовать схему “замыкание/размыкание” одним устройством
• Светодиодная индикация упрощает диагностику в реальном времени
• Высокая надёжность механических контактов при токе до 8 А
• Гальваническая развязка предотвращает влияние помех от силовых цепей на контроллеры
• Не требует внешнего источника питания — работает напрямую от сети 230 В

Ограничения применения

• Не предназначен для работы во влажных, запылённых или открытых средах — степень защиты IP20 не допускает воздействия воды и пыли
• Запрещена работа при температуре ниже -25 °C и выше +50 °C — возможны отказы или сокращение срока службы
• Не рассчитан на постоянную работу при максимальном токе 8 А в течение длительного времени — при высоких нагрузках необходим коэффициент запаса
• Подходит только для переменного тока — нельзя применять в цепях постоянного тока
• Не имеет функции задержки или импульсного режима — только немедленное переключение

Примеры использования

• Управление светильниками в цеху через PLC — слаботочный сигнал включает реле, которое замыкает цепь 230 В
• Автоматический запуск вентилятора при превышении температуры — термостат подаёт 230 В на катушку PK-2P, реле включает двигатель
• Резервирование нагрузки: один контакт включает основной насос, второй — резервный при аварии
• Система сигнализации: реле переводит тревожный сигнал с контроллера на звуковой или световой оповещатель

Практические советы

• При подключении нагрузки используйте автоматические выключатели или предохранители — реле не защищает от перегрузок
• Проверяйте плотность затяжки винтов — недостаточно затянутые провода вызывают нагрев и выход из строя
• Если реле установлено рядом с источниками ЭМИ (частотники, сварочные аппараты), используйте экранированные кабели для управляющих цепей
• Для многократных включений (более 10 тыс. циклов в год) убедитесь, что нагрузка не содержит индуктивных компонентов без гашения переходных процессов
• Артикул ea06.001.009 — единственный вариант этой модели; аналоги других брендов могут отличаться по габаритам или контактной группе
