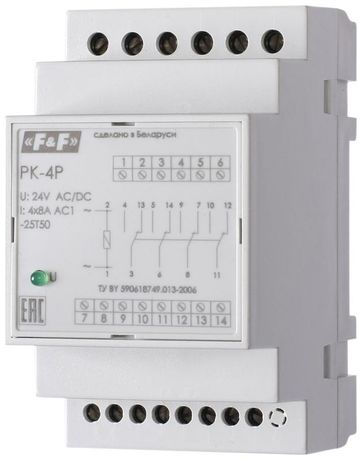

Реле электромагнитное PK-4P 220 - EA06.001.026 Евроавтоматика

Реле промежуточное PK-4P от Евроавтоматика - устройство для гальванической развязки и дистанционного управления нагрузкой через слаботочные цепи. Монтируется на DIN-рейку, рассчитано на коммутацию до четырёх нагрузок по 8 А каждая при напряжении 230 В переменного тока. Артикул ea06.001.026 подходит для автоматизации систем управления в промышленной и бытовой электронике.

Назначение и область применения

Реле промежуточное PK-4P используется для передачи сигнала управления от слаботочных цепей (например, PLC, терморегуляторов, кнопок) к мощным нагрузкам - без прямого соединения этих цепей. Это обеспечивает безопасную изоляцию и предотвращает помехи и повреждения чувствительной аппаратуры.

Подходит для:

• Автоматических линий и конвейеров;
• Систем освещения и вентиляции;
• Управления двигателями, нагревательными элементами, насосами;
• Сборки распределительных щитов с множеством выходных каналов.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC) - совместимо с сетью 220–240 В, 50 Гц.
• Коммутируемый ток: 8 А на каждый из 4 контактов - позволяет управлять нагрузками до 1840 Вт (при 230 В).
• Количество контактов: 4 одинарных переключающих (4NO - нормально открытых); все контакты работают параллельно при одном управлении.
• Тип реле: электромагнитное, моностабильное - возвращается в исходное состояние после снятия управляющего напряжения.
• Способ подключения: винтовые зажимы - надёжное и проверенное соединение для медных проводов.
• Габариты: занимает 3 модуля DIN-рейки (35 мм).
• Индикация: светодиод на лицевой панели показывает текущее состояние включения.
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого шкафа.
• Температурный диапазон: от -25 C до +50 C - работает в большинстве помещений, включая неотапливаемые.
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью повышенной влажности.
• Поляризация: свободная - можно подавать управляющее напряжение на любую из двух клемм 1–2 без соблюдения полярности.

Совместимость и монтаж

Реле промежуточное PK-4P устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - никаких дополнительных креплений не требуется.

Подключение:

• Управляющие цепи: к клеммам 1 и 2 - подаётся напряжение 230 В AC. Направление не имеет значения.
• Коммутируемые цепи: к группам клемм 3–4, 5–6, 7–8, 9–10 - подключаются нагрузки. Каждая пара - один NO-контакт.

Провода рекомендуются сечением до 2,5 мм2. Перед первым включением проверьте соответствие напряжения питания и отсутствие замыканий в нагрузках.

Безопасность и стандарты

Реле соответствует европейским директивам:

• 2014/30/EU - Электромагнитная совместимость (ЭМС): не создаёт помех и устойчиво к внешним воздействиям.
• 2014/35/EU - Низковольтное оборудование: гарантирует безопасность при работе с напряжением до 1000 В AC.

Не предназначен для взрывоопасных сред. Не используйте вне герметичных шкафов.

Преимущества

• Четыре независимых контакта в одном корпусе - экономия места в щите.
• Светодиодная индикация - сразу видно, включено ли реле, даже при закрытом шкафе.
• Высокая надёжность механических контактов - срок службы до 1 млн операций.
• Отсутствие необходимости в полярности - удобно при подключении в существующих схемах.
• Совместимость с большинством контроллеров и автоматических систем.

Ограничения применения

• Не применяйте во влажных, пыльных или открытым помещениях - степень защиты IP20 не допускает попадания воды или крупной пыли.
• Запрещена работа при напряжении выше 230 В AC - риск пробоя изоляции и выхода из строя.
• Не использовать для постоянной работы при токе более 8 А на контакт - возможен перегрев и оплавление контактов.
• Не подходит для высокочастотных переключений (более 10 раз в минуту) - снижается долговечность.
• Не предназначено для управления реактивными нагрузками с большим индуктивным скачком (например, большие трансформаторы) без дополнительных демпферов.

Примеры использования

• В системе автономного освещения: сигнал от датчика движения (24 В DC) через реле-преобразователь запускает 230 В лампы через PK-4P.
• На конвейере: PLC отправляет команду на включение трёх двигателей одновременно - одно реле управляет всеми четырьмя контактами.
• В теплом полу: термостат подаёт 230 В на реле, которое включает нагревательный кабель мощностью до 1,8 кВт.

Практические советы

• Выбирайте провода с достаточным сечением - для 8 А минимум 1,5 мм2, лучше 2,5 мм2.
• Проверяйте плотность затяжки винтов - недостаточно затянутый контакт вызывает нагрев и окисление.
• Если вы используете несколько таких реле - расставляйте их с зазором в 5–10 мм для лучшего теплоотвода.
• Для защиты от импульсов (например, при отключении катушек) рекомендуется установить варистор или диод на управляющую цепь.
• Артикул ea06.001.026 - точный идентификатор для заказа запасных частей. Сохраняйте его при ремонте или расширении системы.
