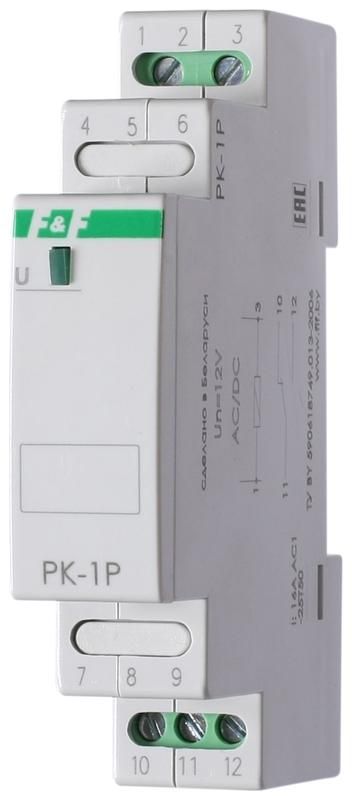

Реле электромагнитное PK-1P 220 - EA06.001.004 Евроавтоматика

Реле промежуточное PK-1P - устройство для гальванической развязки и дистанционного управления нагрузкой через слаботочные цепи. Бренд Евроавтоматика, артикул ea06.001.004, рассчитано на установку на DIN-рейку 35 мм и работает в сетях переменного тока 230 В.

Назначение и область применения

Реле промежуточное PK-1P используется для передачи сигнала управления от слаботочных цепей (например, от PLC, кнопок, датчиков) к силовым нагрузкам - без прямого соединения этих цепей. Это обеспечивает безопасную изоляцию и предотвращает помехи. Подходит для автоматизации оборудования: станков, конвейеров, систем освещения, HVAC, панелей управления. Применяется там, где требуется коммутировать нагрузку до 16 А при напряжении 230 В AC.

Технические характеристики

• Напряжение питания: 230 В AC - работает в стандартной сети бытового и промышленного переменного тока;
• Коммутируемый ток: 16 А - способно выдерживать нагрузку до 16 ампер на одном контакте;
• Тип контакта: 1NO/NC - один нормально открытый и один нормально замкнутый контакт, позволяют реализовать различные схемы управления;
• Способ монтажа: на DIN-рейку 35 мм - совместимо со стандартными шкафами управления;
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытых щитов;
• Подключение: винтовые зажимы - надежное и проверенное соединение проводов сечением до 2,5 мм2;
• Индикация: светодиод - показывает состояние включения реле (горит при наличии напряжения на катушке);
• Температурный диапазон: от -25 до +50 C - работает в большинстве промышленных условий;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью работы в помещениях с повышенной влажностью, но без конденсации;
• Поляризация: свободная - можно подключать клеммы 1–3 без учета полярности;
• Число модулей DIN: 1 - занимает минимальное место в распределительном щите;
• Тип реле: моностабильный - возвращается в исходное положение после снятия управляющего напряжения.

Совместимость и монтаж

PK-1P легко устанавливается на стандартную DIN-рейку 35 мм - просто защелкивается и фиксируется. Для подключения используйте винтовые клеммы: на контакты 1 и 3 подается управляющее напряжение 230 В AC; контакты 2 (COM), 4 (NO) и 5 (NC) - для силовой цепи. Максимальное сечение провода - 2,5 мм2. Не допускается использование с постоянным током (DC) - реле рассчитано только на переменный ток. Гальваническая развязка между управлением и нагрузкой сохраняется даже при высоких импульсных помехах.

Безопасность и стандарты

Реле соответствует директивам ЕС: 2014/30/EU (EMC - электромагнитная совместимость) и 2014/35/EU (низковольтное оборудование). Обеспечивает базовый уровень безопасности при работе в промышленных условиях. Индикация включения снижает риск ошибок при диагностике. Однако IP20 не защищает от брызг воды и пыли - применение вне электрошкафа запрещено.

Преимущества

• Простота монтажа и замены благодаря стандартизированному формату DIN-рейки;
• Яркий светодиодный индикатор позволяет быстро определить состояние реле без тестера;
• Высокая надежность механических контактов при коммутации до 16 А;
• Гальваническая развязка повышает устойчивость системы к помехам и перегрузкам;
• Свободная полюсность упрощает подключение - не нужно следить за направлением тока.

Ограничения применения

• Не применяется в средах с высокой запыленностью, влажностью или воздействием жидкостей - IP20 недостаточно;
• Запрещена работа при напряжении выше 230 В AC или при постоянном токе - возможен выход из строя;
• Не предназначен для частых включений более 1000 раз в час - длительная цикличность может сократить срок службы контактов;
• Не использовать в взрывоопасных зонах - отсутствует взрывозащита.

Примеры использования

• Управление двигателем насоса через сигнал от терморегулятора;
• Включение света в помещении по команде с пульта управления;
• Разделение цепей управления (24 В DC) и силовой нагрузки (230 В AC) в панелях автоматики;
• Автоматизация линии производства: реле PK-1P включает конвейер при получении сигнала от датчика наличия детали.

Практические советы

• При подборе аналога обращайте внимание на тип контакта - PK-1P имеет именно 1NO/NC, а не два NO или два NC;
• Для долгой жизни контактов не нагружайте реле сверх 80 % от номинала (не более 12–13 А при 230 В AC);
• Проверьте соответствие сечения проводов - слишком толстые провода не войдут в винтовые зажимы;
• Если нужна защита от скачков напряжения - параллельно катушке установите варистор или RC-цепочку;
• При использовании в системах с частыми включениями - учитывайте механический ресурс контактов (обычно 1 млн операций);
• Для удобства обслуживания - располагайте несколько реле PK-1P рядом с контроллерами и датчиками, чтобы минимизировать длину управляющих проводов.
