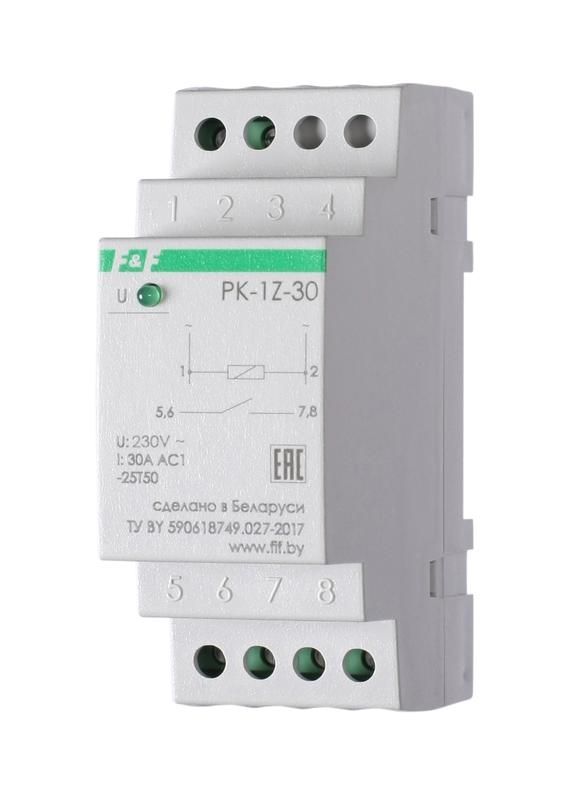

Реле электромагнитное РК-1Z-30 230 - EA06.001.045 Евроавтоматика

Реле промежуточное PK-1Z-30 от Евроавтоматика ФиФ - устройство для гальванической развязки между слаботочными цепями управления и мощной нагрузкой. Устанавливается на DIN-рейку, управляет нагрузкой до 30 А при переменном напряжении 230 В, подходит для автоматических систем в промышленности.

Назначение и область применения

PK-1Z-30 используется для дистанционного включения и выключения оборудования через сигнал малой мощности. Гальваническая развязка защищает чувствительную электронику (например, PLC, контроллеры) от высоких напряжений и помех. Применяется в системах автоматизации: управление двигателями, освещением, нагревательными элементами, конвейерами, насосами и другим оборудованием с коммутацией по команде.

Технические характеристики

• Тип: электромагнитное реле
• Род тока: переменный (AC)
• Напряжение катушки: 230 В
• Коммутируемый ток: 30 А
• Количество контактных групп: одна нормально открытая (1 NO)
• Способ переключения: моностабильный (возврат в исходное состояние после снятия напряжения)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не защищена от воды
• Количество модулей DIN: 2 (ширина 35,5 мм)
• Индикация: светодиод показывает наличие напряжения на катушке
• Диапазон температур: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат
• Поляризация: свободная - можно подключать любым способом, полярность не важна
• Число фаз: однофазное

Совместимость и монтаж

PK-1Z-30 монтируется на стандартную DIN-рейку типа TS35. Клеммы для подключения катушки и контактов расположены спереди - удобно для быстрого обслуживания. Подключение проводов: зажимы рассчитаны на жилы сечением до 2,5 мм2. Для надежного соединения используйте отвертку с плоским лезвием. Обязательно проверьте соответствие напряжения сети 230 В +-10 % - завышенное напряжение снижает срок службы катушки.

Безопасность и стандарты

Реле соответствует директивам ЕС: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (безопасность низковольтного оборудования). Соответствие гарантирует безопасность при использовании в промышленных установках внутри Евросоюза и странах, признающих эти нормы.

Преимущества

• Высокая коммутационная способность - 30 А позволяет управлять мощными нагрузками без внешних контакторов
• Светодиодная индикация упрощает диагностику: видно, есть ли питание на катушке
• Гальваническая изоляция предотвращает повреждение управляющей аппаратуры
• Компактный формат (2 модуля) экономит место на рейке
• Не требует внешнего источника питания - работает прямо от сети 230 В

Ограничения применения

• IP20 - нельзя использовать во влажных помещениях, на улице или там, где возможны брызги воды
• Подходит только для переменного тока; не применяется в постоянном токе (DC)
• Запрещено превышать ток 30 А - риск оплавления контактов и выхода из строя
• Не рекомендовано для частых включений более 1000 раз в час - повышенный износ контактов
• При температурах ниже –25 C или выше +50 C возможно изменение времени срабатывания или отказ

Примеры использования

• Управление двигателем насоса по сигналу от терморегулятора
• Включение световой сигнализации при аварии в цеху
• Переключение режима работы станка по команде от микроконтроллера
• Автоматический запуск системы вентиляции при достижении порогового значения давления

Практические советы

• Выбирая PK-1Z-30, убедитесь, что ваша система имеет именно 230 В AC - использование с другими напряжениями вызовет сбой или повреждение
• При монтаже на шину следите, чтобы реле плотно защелкивалось - плохой контакт может вызвать перегрев
• Для долгой жизни контактов не коммутируйте емкостные или индуктивные нагрузки без гашения переходных процессов (RC-цепочки или варисторы)
• Если требуется больше контактов - выбирайте модели с 2NO+2NC, так как PK-1Z-30 имеет лишь один контакт
• Обратите внимание на артикул ea06.001.045 - он точно указывает на эту версию с 230 В и 30 А
