Реле электромагнитное PK-1P 48 - EA06.001.019 Евроавтоматика

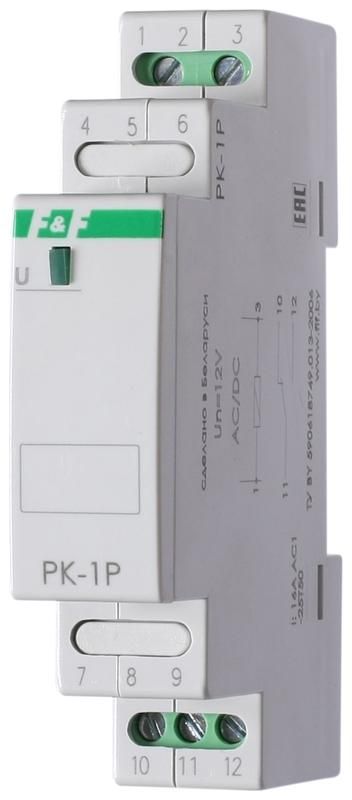

Реле промежуточное PK-1P 48В AC/DC 16А 1NO/NC IP20 монтаж на DIN-рейке 35мм - устройство для гальванической развязки и дистанционного управления нагрузкой. Подходит для систем автоматизации, где требуется надёжное коммутирование слаботочных сигналов на мощные цепи. Бренд Евроавтоматика ФиФ, артикул ea06.001.019.

Назначение и область применения

Реле промежуточное PK-1P 48В AC/DC 16А 1NO/NC IP20 монтаж на DIN-рейке 35мм используется для передачи сигнала управления от слаботочных цепей (например, PLC, контроллеров, кнопок) к силовым нагрузкам - двигателей, нагревателей, светильников, насосов. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Применяется в панелях управления, станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Номинальное напряжение питания: 48 В переменного или постоянного тока (AC/DC)
• Коммутируемый ток: 16 А при напряжении до 250 В AC / 30 В DC
• Тип контакта: один нормально открытый (1NO) и один нормально замкнутый (1NC)
• Способ монтажа: установка на DIN-рейку 35 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не защищено от воды
• Тип действия: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Подключение: винтовые зажимы для проводов до 2,5 мм2
• Индикация: светодиод показывает наличие питания на катушке
• Габариты: 1 модуль DIN (17,5 мм шириной)
• Рабочий температурный диапазон: от -25 C до +50 C
• Поляризация: свободная - можно подключать к источникам любой полярности (для DC)
• Количество фаз: однофазное управление
• Соответствие стандартам: EN IEC 60947-5-1, 2014/30/EU (EMC), 2014/35/EU (низковольтное оборудование)

Совместимость и монтаж

Реле промежуточное PK-1P 48В AC/DC 16А 1NO/NC IP20 монтаж на DIN-рейке 35мм совместимо со всеми стандартными DIN-рейками 35 мм. Устанавливается одним щелчком - защёлка на задней части корпуса фиксирует устройство. Для подключения используйте провода сечением до 2,5 мм2. Клеммы рассчитаны на многожильные и одножильные провода. Обязательно затягивайте винты моментом 0,2–0,3 Нм - недостаточно плотное соединение вызывает перегрев. Индикация горит при наличии напряжения на катушке - удобно для диагностики.

Безопасность и стандарты

Реле соответствует европейским директивам EMC (2014/30/EU) и LVD (2014/35/EU), что гарантирует безопасность в промышленной среде. Соответствует требованиям стандарта IEC 60947-5-1 для электромагнитных реле. Сертифицировано для работы в условиях, допускающих воздействие пыли и механических повреждений, но не влаги - из-за степени защиты IP20 не применяется во влажных помещениях или на улице.

Преимущества

• Поддерживает как переменный, так и постоянный ток - универсальное решение для различных систем управления
• Наличие двух типов контактов (1NO+1NC) позволяет реализовать базовые логические функции без дополнительных компонентов
• Светодиодная индикация снижает время диагностики отказов
• Компактный формат (1 модуль DIN) экономит место в распределительных шкафах
• Свободная полюсность упрощает подключение в DC-цепях - не нужно соблюдать полярность

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пылевых или взрывоопасных сред - степень защиты IP20 не обеспечивает герметичность
• Запрещён монтаж в местах с частыми ударными нагрузками или вибрацией выше 1g - возможен выход из строя контактной группы
• Не рекомендуется использовать для коммутации индуктивных нагрузок свыше 16 А - риск пригорания контактов
• Рабочая температура ниже -25 C или выше +50 C может сократить срок службы или вызвать сбои

Примеры использования

• Управление двигателем насоса через PLC с выходом 24 В DC - реле PK-1P усиливает сигнал до 16 А
• Автоматическое включение освещения в цеху по сигналу с датчика движения (48 В AC)
• Резервирование цепи: при срабатывании одного реле выключается основная цепь, включается резервная через NC-контакт
• Система безопасности: остановка станка при срабатывании аварийной кнопки - реле разрывает питание двигателя

Практические советы

• Выбирайте реле PK-1P 48В AC/DC 16А 1NO/NC IP20 монтаж на DIN-рейке 35мм, когда нужна надёжная развязка, а не регулировка мощности - для частотного управления лучше применять твердотельные реле
• При использовании в цепях с индуктивной нагрузкой (катушки, двигатели) добавьте дугогасящую RC-цепочку или варистор параллельно контактам - продлит срок службы
• Проверяйте соответствие напряжения питания 48 В +-10%. Отклонения могут привести к некорректному срабатыванию или перегреву катушки
• Не забудьте про тепловыделение: при длительной работе на пределе 16 А обеспечьте достаточное воздушное пространство вокруг устройства
• Для обслуживания: отключите питание перед проверкой контактов - даже при отключенном управлении нагрузка может находиться под напряжением
