Реле электромагнитное PK-2P 48 - EA06.001.020 Евроавтоматика

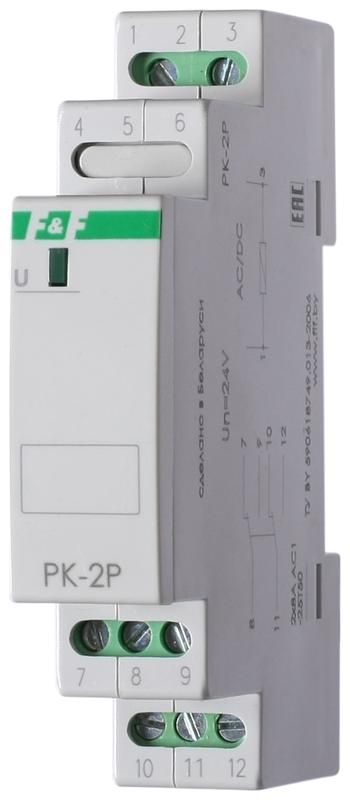

Реле промежуточное PK-2P 48В AC/DC 1 модуль монтаж на DIN-рейке 2х8А 2NO/NC IP20 от бренда Евроавтоматика ФиФ используется для управления мощными цепями через слаботочные сигналы, обеспечивая гальваническую развязку и надёжную коммутацию в автоматизированных системах.

Назначение и область применения

Реле промежуточное PK-2P применяется для передачи команд от контроллеров, PLC, терморегуляторов или кнопочных постов к силовым устройствам - таким как контакторы, двигатели, нагревательные элементы или освещение. Благодаря изолированной обмотке и контактным группам, оно защищает чувствительную электронику от высоких напряжений и помех. Подходит для установки в щитах управления промышленного оборудования, конвейеров, насосных станций и систем HVAC.

Технические характеристики

• Номинальное напряжение питания: 48 В переменного или постоянного тока (AC/DC)
• Коммутируемый ток: 8 А на каждый контакт
• Количество контактов: 2 группы - каждая содержит один нормально открытый (NO) и один нормально закрытый (NC) контакт
• Тип контактов: винтовые зажимы для проводов сечением до 2,5 мм2
• Способ монтажа: на DIN-рейку шириной 35 мм, занимает 1 модуль
• Степень защиты: IP20 - против попадания предметов более 12 мм, без защиты от воды
• Рабочий температурный диапазон: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для работы в помещениях с умеренным и холодным климатом
• Индикация: светодиод показывает состояние включённого состояния
• Поляризация: свободная - можно подключать питание любым способом (плюс/минус неважны)
• Тип действия: моностабильный - возвращается в исходное положение после снятия напряжения
• Электромагнитная совместимость: соответствует директивам 2014/30/EU и 2014/35/EU

Совместимость и монтаж

PK-2P легко устанавливается на стандартную DIN-рейку типа TS35. Для подключения используйте винтовые клеммы: вход обмотки - выводы A1/A2; выходы - COM, NO, NC каждой пары контактов. Максимальное сечение провода - 2,5 мм2. Нельзя использовать многожильные провода без наконечников. Каждый контакт рассчитан на 8 А, поэтому при работе с большими токами необходимо применять внешние устройства защиты (например, предохранители). Обязательно проверьте соответствие напряжения питания 48 В - подключение к 220 В выведет реле из строя.

Безопасность и стандарты

Реле промежуточное PK-2P сертифицировано согласно европейским требованиям безопасности: EN IEC 60947-5-1 (для электромагнитных реле) и соответствует директивам EMC (2014/30/EU) и LVD (2014/35/EU). Это гарантирует безопасную работу в промышленных условиях и допущение к использованию в оборудовании, продаваемом в ЕС.

Преимущества

• Поддерживает как переменный, так и постоянный ток - универсальное решение для различных систем управления
• Гальваническая развязка снижает риск повреждения плат управления
• Светодиодная индикация позволяет оперативно определить активное состояние без тестера
• Высокая механическая прочность корпуса и надёжные винтовые клеммы обеспечивают долгий срок службы даже при частых переключениях
• Занимает всего 1 модуль - экономит место в распределительном шкафу

Ограничения применения

• Не предназначен для работы во влажных средах, на улице или в местах с возможностью брызг - степень защиты IP20 не обеспечивает герметичность
• Недопустимо использование при напряжении выше 48 В - есть риск пробоя обмотки
• Не рекомендовано для коммутации индуктивных нагрузок свыше 8 А без демпферных цепей (RC-элементов) - возможно возникновение дуги и быстрый износ контактов
• Работает только в помещении - климатическое исполнение УХЛ4 требует отсутствия конденсата и прямого воздействия влаги

Примеры использования

• Управление двигателем насоса по сигналу от датчика уровня
• Включение световой сигнализации при аварии в цеху
• Переключение режима работы печи через программируемый логический контроллер
• Автоматизация системы вентиляции по таймеру
• Реализация функции “резервирования” - переключение с основного на запасной источник питания

Практические советы

• При подключении к сетям с высокой индуктивностью (катушки, трансформаторы) установите RC-демпфер на контакты - увеличивает срок службы реле
• Обязательно используйте наконечники на многожильных проводах - они предотвращают ослабление соединения
• Проверяйте полярность при подключении DC-питания - хотя реле имеет свободную полюсность, некоторые модели могут работать хуже при неправильной ориентации
• При сборке щита оставляйте минимум 10–15 мм свободного места вокруг реле - это важно для теплоотвода и доступа к клеммам
• Для контрольных задач лучше выбирать реле с индикацией - PK-2P удобен именно этим, особенно при диагностике в темноте
