Реле электромагнитное PK-3P 12 - EA06.001.010 Евроавтоматика

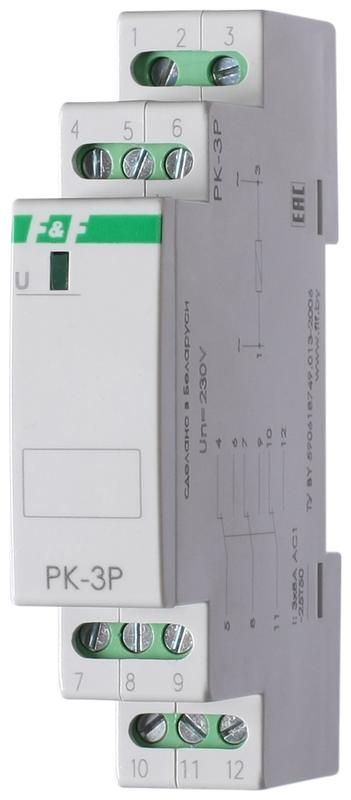

Реле электромагнитное промежуточное PK-3P 12В AC/DC 8А 3NO/NC IP20 (монтаж на DIN-рейке 35мм) от Евроавтоматика ФиФ используется для управления мощными цепями через слаботочные сигналы, обеспечивая гальваническую развязку и надёжное коммутирование нагрузки до 8 А. Подходит для автоматических систем, где требуется компактное решение на DIN-рейке.

Назначение и область применения

Реле электромагнитное промежуточное PK-3P применяется для передачи управляющего сигнала от контроллеров, терморегуляторов, PLC или кнопочных постов к силовым устройствам - например, моторам, нагревателям, светильникам или другим реле. Благодаря гальванической развязке защищает чувствительную электронику от помех и высоких напряжений. Устанавливается в распределительных щитах, пультах управления, на станках, конвейерах и других промышленных объектах.

Технические характеристики

• Напряжение питания: 12 В постоянного или переменного тока (AC/DC)
• Коммутируемый ток: 8 А при 1 фазе
• Количество контактов: 3 (комбинированные NO/NC - нормально открытые и нормально закрытые)
• Тип контактов: одинарные, моностабильные (возвращаются в исходное состояние после снятия напряжения)
• Способ монтажа: на DIN-рейку 35 мм, занимает 1 модуль
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP20 - противостояние пальцам и крупным предметам, не защищено от воды и пыли
• Индикация: светодиод показывает наличие напряжения на катушке
• Рабочий температурный диапазон: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в помещениях с контролируемой средой
• Поляризация: свободная - можно подключать к +-12 В без соблюдения полярности

Совместимость и монтаж

PK-3P совместим со всеми стандартными DIN-рейками 35 мм, используемыми в промышленных шкафах. Для установки достаточно защелкнуть корпус на рейке - никаких крепёжных элементов не требует. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно проверьте соответствие напряжения управления (12 В AC/DC) источнику сигнала - избыток напряжения выведет реле из строя. Монтаж допускается в вертикальном положении; горизонтальный - не рекомендован производителем.

Безопасность и стандарты

Реле электромагнитное промежуточное PK-3P соответствует директивам ЕС: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (безопасность оборудования в пределах низкого напряжения). Соответствие гарантирует безопасную работу в промышленной среде и возможность сертификации всей системы.

Преимущества

• Поддерживает как переменный, так и постоянный ток - универсальное применение
• Свободная полюсность упрощает подключение - не нужно следить за полярностью
• Светодиодная индикация позволяет оперативно определить, есть ли питание на катушке
• Компактный формат (1 модуль) экономит место в щите
• Надёжные винтовые клеммы обеспечивают долговременный контакт без окисления

Ограничения применения

• Не предназначен для работы во влажных, запылённых или наружных условиях - степень защиты IP20 не защищает от жидкости и пыли
• Запрещена работа при температурах ниже -25 C и выше +50 C - возможны отказы или снижение срока службы
• Не рассчитан на частое включение-выключение более 1000 раз в час - для таких задач нужны импульсные реле
• Не подходит для управления токами выше 8 А - превышение вызовет сваривание контактов

Примеры использования

• Управление двигателем насоса по сигналу от датчика уровня
• Переключение освещения в цеху по расписанию через PLC
• Разрыв цепи нагревателя при аварии в системе контроля температуры
• Интерфейс между 24 В DC контроллера и 220 В AC розеткой

Практические советы

• При подключении к 12 В постоянного тока - учтите, что реле работает с любой полярностью, но лучше использовать стабилизированный источник
• Для защиты от скачков напряжения при отключении индуктивной нагрузки (например, двигателя) рекомендуется параллельно контакту установить демпферную цепь (диод+резистор)
• Проверяйте плотность затяжки винтов - недостаточно затянутые клеммы вызывают перегрев, слишком сильные - повреждают изоляцию
• Если в щите много реле, оставляйте минимум 5–10 мм зазора между ними для лучшего теплоотвода
• AR-06.001.010 - артикул для заказа запасных единиц; всегда храните хотя бы одну резервную единицу PK-3P в наличии
