Реле электромагнитное PK-4P 12 - EA06.001.012 Евроавтоматика

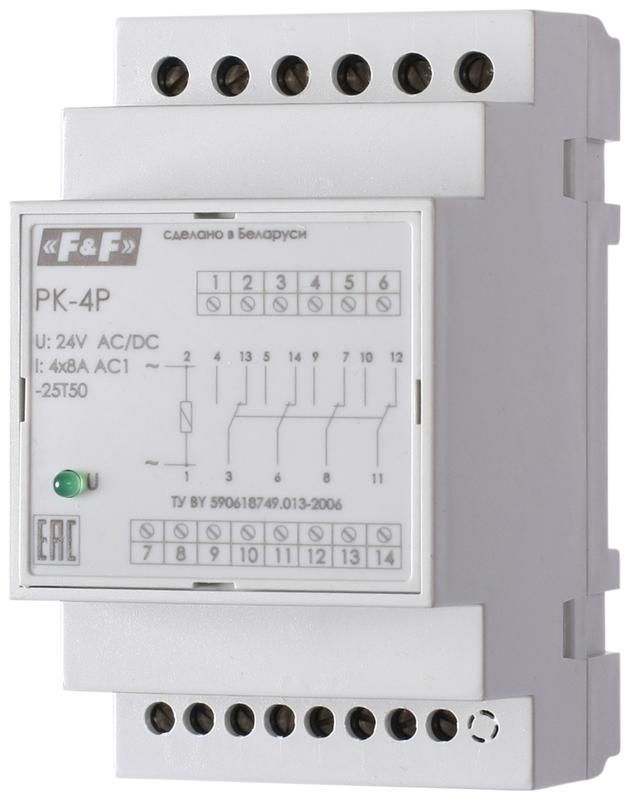

Реле электромагнитное промежуточное PK-4P - устройство для гальванической развязки управляющей и силовой цепей, предназначенное для дистанционного включения нагрузки через слаботочную команду. Бренд Евроавтоматика ФиФ, артикул ea06.001.012, обеспечивает надёжное коммутирование четырёх нагрузок по 8 А каждая при питании 12 В. Устройство монтируется на стандартную DIN-рейку и подходит для автоматизированных систем промышленного оборудования.

Назначение и область применения

Реле электромагнитное промежуточное PK-4P используется для передачи сигнала управления от слаботочных цепей (например, PLC, контроллеров, кнопок) к мощным нагрузкам - таким как двигатели, нагреватели, световые приборы или другие реле. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Применяется в панелях управления, станках, конвейерах, системах освещения и HVAC. Подходит для сред с умеренной запылённостью и влажностью благодаря классу защиты IP20.

Технические характеристики

• Напряжение питания: 12 В постоянного или переменного тока (AC/DC)
• Коммутируемый ток: 8 А на каждый из 4 контактов
• Количество переключающих контактов: 4 (по одному на каждую группу)
• Тип переключения: моностабильный - возвращается в исходное состояние после снятия напряжения
• Способ подключения: винтовые зажимы для проводов сечением до 2,5 мм2
• Количество модулей DIN: 3 (ширина 54 мм)
• Индикация: светодиодная - горит при наличии напряжения на катушке
• Степень защиты: IP20 - против пальцев и крупных частиц, но не от воды и пыли
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для работы в помещениях с умеренным климатом, возможны колебания влажности
• Поляризация: свободная - можно подключать к +-12 В без соблюдения полярности

Совместимость и монтаж

Реле PK-4P совместимо со всеми стандартными DIN-рейками 35 мм. Монтаж осуществляется простым щелчком - устройство фиксируется на рейке без инструментов. Для подключения используйте винтовые клеммы: вход обмотки - два верхних контакта, выходы контактов - нижние группы по четыре пары. Каждый контакт - нормально разомкнутый (NO), без замыкающих (NC) или перекидных. Провода рекомендуется зачищать на 6–8 мм, затягивать винты усилием 0,2–0,3 Нм - недостаточно плотно - риск перегрева, слишком сильно - повредить клемму.

Безопасность и стандарты

Реле электромагнитное промежуточное PK-4P соответствует директивам ЕС: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (безопасность низковольтного оборудования). Соответствие гарантирует безопасную работу в промышленной среде и возможность сертификации всей системы. Не предназначен для взрывоопасных зон или применений вне указанных условий.

Преимущества

• Четыре независимых контакта позволяют управлять несколькими нагрузками одним сигналом
• Поддержка AC/DC - универсальное решение для различных типов управляемых систем
• Свободная полюсность - не требует правильного подключения плюса и минуса
• Светодиодная индикация позволяет оперативно определить активацию реле без тестера
• Компактный формат (3 модуля) экономит место в распределительном шкафу

Ограничения применения

• Не использовать во влажных, пыльных или открытых помещениях - степень защиты IP20 не предохраняет от брызг и пыли
• Запрещена работа при температурах ниже -25 C и выше +50 C - возможны отказы или снижение срока службы
• Не рассчитано на частое включение/выключение более 1000 раз в час - длительная механическая нагрузка приведёт к износу контактов
• Нельзя коммутировать токи выше 8 А - перегрузка вызывает сваривание контактов
• Не применяется в цепях с импульсными нагрузками типа светодиодных драйверов без дополнительной защиты

Примеры использования

• Управление тремя насосами и одной клапанной группой от одного выхода ПЛК
• Переключение режимов освещения в цеху по сигналу с терморегулятора
• Раздельное включение нескольких двигателей малой мощности в одном шкафе управления
• Обеспечение автономного отключения оборудования при срабатывании датчиков безопасности

Практические советы

• При использовании в цепях с индуктивной нагрузкой (двигатели, катушки) установите дугогасящий элемент (варистор или RC-цепь) параллельно контакту - продлит срок службы
• Проверьте соответствие сечения проводов: максимальное сечение - 2,5 мм2; меньшие - лучше обжать наконечником
• Если требуется больше контактов - используйте несколько PK-4P вместо одного устройства с большим числом контактов - так проще диагностировать неисправность
• При сборке шкафа оставляйте воздушный зазор около 10 мм вокруг реле - обеспечит теплоотвод и доступ к клеммам
• Для обслуживания - отключите питание, затем проверьте индикацию: если LED не горит при подаче 12 В - возможно, пробита обмотка
