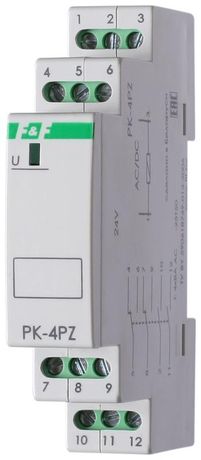

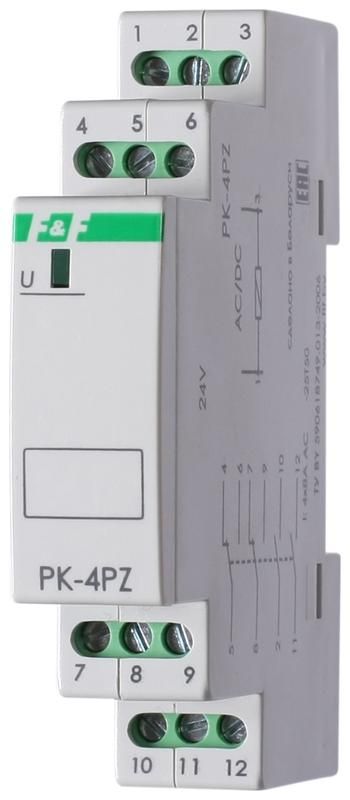

Реле электромагнитное PK-4PZ 12 - EA06.001.014 Евроавтоматика

Реле промежуточное PK-4PZ от Евроавтоматика ФиФ - компактное устройство для управления нагрузками до 8 А при напряжении 12 В переменного или постоянного тока. Устанавливается на DIN-рейку 35 мм, обеспечивает гальваническую развязку между слаботочными цепями управления и силовыми цепями, что делает его надёжным решением для автоматизации оборудования.

Назначение и область применения

Реле промежуточное PK-4PZ используется для передачи сигнала управления от контроллеров, PLC, датчиков или кнопочных постов к более мощным потребителям - таким как контакторы, двигатели, освещение, нагревательные элементы. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений в силовой части. Применяется в системах автоматизации промышленного оборудования, конвейерах, станках, системах вентиляции и распределительных щитах.

Технические характеристики

• Напряжение питания: 12 В AC/DC - работает как от сети переменного, так и от постоянного тока, без необходимости перенастройки.
• Коммутируемый ток: 8 А на каждый контакт - позволяет управлять нагрузками средней мощности, включая лампы, малые насосы, клапаны.
• Количество контактов: 4 - два нормально разомкнутых (NO) и два нормально замкнутых (NC), что даёт гибкость в проектировании схем управления.
• Тип переключения: моностабильный - возвращается в исходное состояние после снятия управляющего напряжения.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов больше 12,5 мм, но не предназначен для работы во влажной или запылённой среде вне шкафа.
• Диапазон температур: от -25 до +50 C - подходит для установки в неотапливаемых помещениях, на производстве, в холодных зонах.
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата с повышенной влажностью, но внутри закрытых щитов.
• Свободная полюсность - можно подключать питание к любой из двух клемм обмотки, полярность не имеет значения.
• Габариты: 1 модуль DIN (17,5 мм шириной) - занимает минимум места в щите.
• Индикация: светодиод - показывает наличие напряжения на катушке, упрощает диагностику.

Совместимость и монтаж

PK-4PZ монтируется на стандартную DIN-рейку 35 мм. Клеммы для подключения обмотки и контактов расположены с лицевой стороны, доступны для быстрого обслуживания. Подключение проводов - винтовые зажимы, допускают сечение до 2,5 мм2. Для правильной установки важно соблюдать порядок подключения: управляющее напряжение подаётся на клеммы катушки (обычно обозначены A1/A2), нагрузка - на пары NO и NC. Световая индикация горит при наличии напряжения на катушке, даже если контакты не коммутируются - это помогает отличить проблему с управлением от отказа самого реле.

Безопасность и стандарты

Реле соответствует директивам ЕС: 2014/30/EU (ЭМС) и 2014/35/EU (низкое напряжение). Это гарантирует совместимость с другими оборудованием в европейских системах и соответствие требованиям безопасности при использовании в промышленных установках. Наличие сертификации позволяет применять PK-4PZ в проектах, требующих официального соответствия нормам.

Преимущества

• Поддержка AC/DC - не требуется выбирать между переменным и постоянным током, одно устройство покрывает оба случая.
• Четыре контакта в одном корпусе - экономия места, снижение количества компонентов в схеме.
• Светодиодная индикация - оперативная визуальная проверка работоспособности без тестера.
• Высокая механическая прочность и долгий срок службы благодаря качественной электромагнитной конструкции.
• Свободная полюсность - упрощает монтаж и снижает риск ошибок при подключении.

Ограничения применения

• IP20 - нельзя использовать в открытых, влажных, пыльных или агрессивных средах; обязательно размещение внутри электрошкафа.
• Не предназначено для коммутации токов выше 8 А - превышение вызовет оплавление контактов и выход из строя.
• Не рекомендовано для частых включений/выключений (>1000 циклов/час) - длительная работа в режиме импульсов может сократить срок службы.
• Нельзя использовать в цепях с высокими скачками напряжения без дополнительной защиты (например, RC-цепочки или варистора).

Примеры использования

• Управление светом в цеху через сигнал от PLC: слаботочный выход 12 В DC активирует PK-4PZ, который включает группу ламп 220 В / 5 А.
• Запуск вентилятора охлаждения по команде термостата: датчик подаёт 12 В на катушку, реле замыкает NO-контакт и включает двигатель.
• Резервирование цепи: один NC-контакт используется для поддержания питания основного устройства, пока система в работе; при аварии - размыкается, отключая нагрузку.
• Сигнализация состояния: один из контактов подключен к индикатору на панели управления - горит, когда реле активировано.

Практические советы

• При подборе аналога обращайте внимание на количество и тип контактов - PK-4PZ имеет именно 2NO+2NC, другие модели могут иметь другую комбинацию.
• Для защиты контактов от искрения при индуктивных нагрузках (двигатели, реле) используйте внешние RC-фильтры или варисторы.
• Проверьте посадочные размеры: ширина 17,5 мм - точно соответствует стандарту DIN, легко заменяет аналоги других брендов.
• При сборке щита выделяйте место под реле с учётом тепловыделения - хотя PK-4PZ мало греется, плотная упаковка может повлиять на температурный режим.
• Артикул ea06.001.014 - сохраняйте его при заказе запчастей, он однозначно идентифицирует модель в каталогах Евроавтоматика ФиФ.
