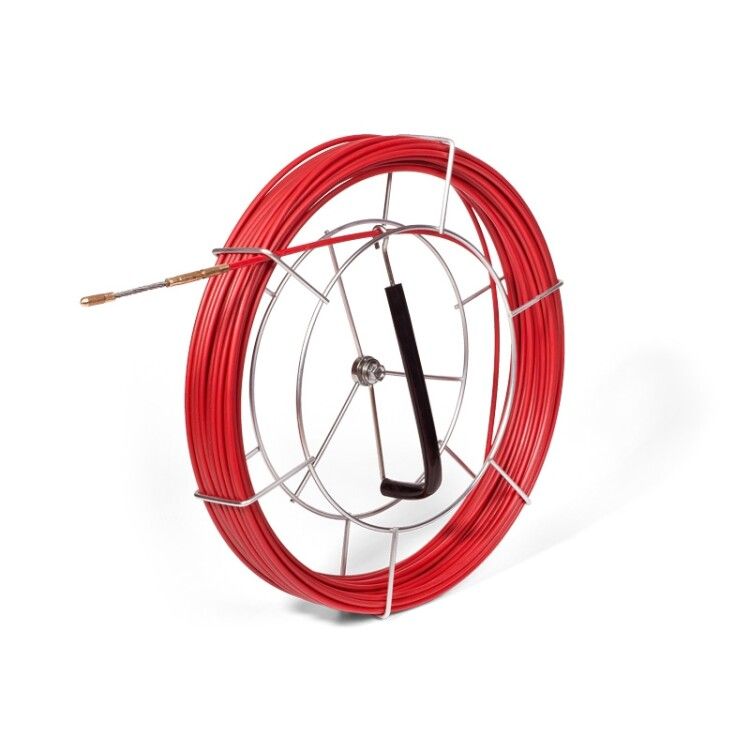

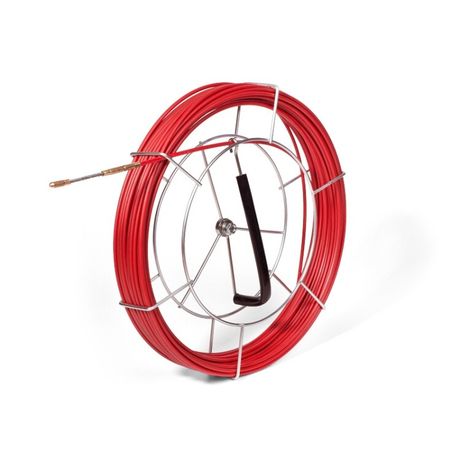

Протяжка-стеклопруток FGP-4.5/20MK на металлической катушке - 69449 КВТ

Протяжка-стеклопруток FGP-4.5/20МK (кр), Fortisflex - это гибкий и прочный инструмент для протяжки кабелей через трубопроводы и установочные каналы. Благодаря стеклопластиковому сердечнику и антифрикционной полиэтиленовой оболочке, он легко преодолевает изгибы и препятствия, сохраняя жесткость и надежность. Подходит для работы в условиях повышенной влажности и под напряжением.

Назначение и область применения

Протяжка-стеклопруток FGP-4.5/20МK (кр), Fortisflex используется для прокладки кабелей в уже смонтированных трубах, коробах и каналах - особенно там, где требуется высокая гибкость и минимальное трение. Применяется в электромонтаже зданий, промышленном оборудовании, системах автоматизации и связи. Особенно эффективен при работе в заполненных каналах, где обычные тросы застревают.

Технические характеристики

• Диаметр наружный: 4,5 мм
• Длина бухты: 20 м
• Материал сердечника: стеклопластик
• Оболочка: полиэтилен с антифрикционным покрытием
• Прочность на разрыв: 12 000 Н
• Минимальный радиус изгиба: 310 мм
• Рабочий температурный диапазон: от –20 C до +55 C
• Цвет: красный
• Форма головки: кольцевая, с закруглением
• Наконечник: сменный винтовой из латуни, резьба М5

Совместимость и монтаж

FGP-4.5/20МK (кр), Fortisflex совместим со всеми типами мини-чулок ЧМ мини - позволяет быстро переключаться между протяжкой и тяговым режимом. Кольцевая головка с закруглением предотвращает заедание при входе в повороты труб. Для монтажа достаточно вставить наконечник в кабельную заглушку или использовать его как точку крепления для тягового устройства. После окончания работ наконечник можно снять и заменить на новый - без замены всей протяжки.

Безопасность и стандарты

Изоляционные свойства стеклопластикового сердечника и полиэтиленовой оболочки обеспечивают электроизоляцию до 1000 В. Это делает Protяжку-стеклопруток FGP-4.5/20МK (кр), Fortisflex безопасной для работы в каналах с действующими кабелями под напряжением. Отсутствие металлических элементов в теле протяжки исключает риск короткого замыкания.

Преимущества

• Высокая прочность на разрыв - выдерживает нагрузки до 12 000 Н, что позволяет протягивать тяжелые пучки кабелей
• Устойчивость к коррозии - стеклопластик не ржавеет, не деформируется от влаги
• Легкое скольжение благодаря антифрикционному покрытию - снижает усилие протяжки и ускоряет работу
• Гибкость при сохранении жесткости - проходит сложные маршруты без провисания
• Сменный наконечник - экономит время и средства при частой смене задач

Ограничения применения

• Не рекомендуется применять при температурах ниже –20 C - материал становится хрупким
• Запрещено использовать для механического резания или растяжения сверх допустимых 12 000 Н
• Не предназначена для длительного нахождения под прямыми солнечными лучами - УФ-лучи со временем снижают прочность полиэтиленовой оболочки
• Не подходит для протяжки в трубах с острыми внутренними кромками - возможна порезка оболочки

Примеры использования

• Протяжка кабелей в штробах стен при ремонте квартир
• Установка силовых и сигнальных кабелей в металлорукавах на заводах
• Прокладка сетевых кабелей в потолочных коробах офисных помещений
• Работа в распределительных щитах с существующими проводами под напряжением
• Монтаж в труднодоступных местах - например, за фальшстенами или в узких технологических каналах

Практические советы

• Перед использованием проверьте внутреннюю поверхность трубы - удалите заусенцы, которые могут повредить оболочку
• При длинных участках используйте смазку на основе силикона - она увеличит пробег и снизит нагрузку на протяжку
• Храните FGP-4.5/20МK (кр), Fortisflex в сухом месте, избегая скручивания в маленькие петли - соблюдайте минимальный радиус изгиба 310 мм
• При необходимости замены наконечника - используйте только оригинальные латунные винтовые наконечники M5, чтобы не нарушить равновесие протяжки
• Диаметр 4,5 мм оптимален для труб Ø16–25 мм; для более крупных каналов рассмотрите модели с большим диаметром
