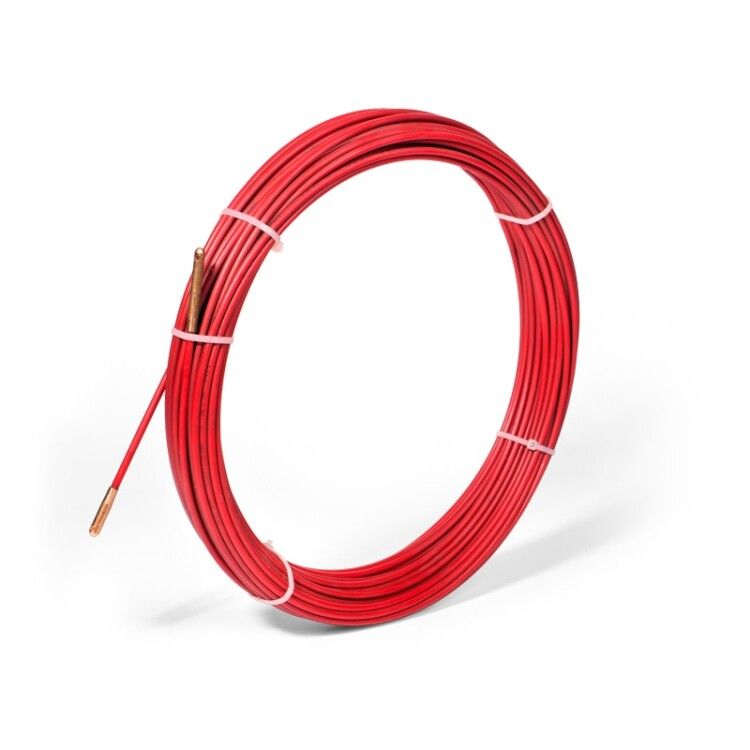

Протяжка-стеклопруток FGP-4.5/20 (красный) от Fortisflex и КВТ - это гибкий, но устойчивый к нагрузкам инструмент для протяжки кабелей в установленных трубах и каналах. Благодаря стеклопластиковому сердечнику и антифрикционному покрытию, он легко проходит через изгибы и плотно заполненные трассы, сохраняя целостность проводов даже при работе под напряжением.

Назначение и область применения

Протяжка-стеклопруток FGP-4.5/20 (красный) предназначена для протяжки силовых и слаботочных кабелей внутри установочных труб, кабельных каналов, гофр и других защищённых трасс. Подходит для работ в помещениях и на открытых участках, где требуется надёжная передача усилия и минимальное трение. Особенно эффективен при прокладке кабелей в уже смонтированных системах, где есть повороты и ограниченное пространство.

Технические характеристики

• Диаметр: 4,5 мм - оптимальный размер для прохода в большинстве стандартных труб и гофр.
• Длина бухты: 20 м - хватает для типичных квартирных и промышленных трасс.
• Материал: Стеклопластик - обеспечивает жёсткость при продвижении и не деформируется под нагрузкой.
• Прочность на разрыв: 12 000 Н - выдерживает значительные усилия при затяжке кабелей.
• Покрытие: Полимерное, с антифрикционной полиэтиленовой оболочкой - снижает трение, защищает внутренний стеклопруток от abrasion.
• Минимальный радиус изгиба: 310 мм - позволяет проходить через плавные изгибы без риска перелома.
• Диапазон рабочих температур: от –20 C до +55 C - работает в холодных и жарких условиях, включая неотапливаемые помещения.
• Форма головки: Кольцевая, со скруглением - предотвращает цепляние за острые кромки труб.
• Цвет: Красный - удобен для визуального отличия от других протяжек на объекте.
• Наконечник: Съёмные винтовые латунные наконечники с резьбой M5 - обеспечивают быстрое крепление и замену.

Совместимость и монтаж

Протяжка-стеклопруток FGP-4.5/20 (красный) совместима с мини-чулками ЧМ мини - можно использовать для фиксации кабеля перед протяжкой. Винтовой наконечник M5 позволяет легко прикрепить кабель, шнур или специальную заглушку-окно. Для монтажа: вставьте протяжку в трубу, закрепите кабель на наконечнике, затем потяните её обратно. После окончания работы наконечник снимается, и протяжка готова к следующему использованию.

Безопасность и стандарты

Изготовлена из диэлектрических материалов - стеклопластик и полиэтилен не проводят ток. Это делает Протяжку-стеклопруток FGP-4.5/20 (красный) безопасной для работы в каналах с действующими кабелями под напряжением. Отсутствие металлических элементов в теле протяжки исключает риск короткого замыкания.

Преимущества

• Высокая прочность на разрыв - не рвётся при затяжке тяжёлых кабелей.
• Лёгкое скольжение благодаря полиэтиленовой оболочке - экономит время и усилия при монтаже.
• Не подвержена коррозии - долгий срок службы даже во влажной среде.
• Гибкость и жёсткость в равновесии - проходит сложные маршруты без провисания или излома.
• Съёмные наконечники - возможность менять тип крепления под задачу: протяжка ↔ тяга кабеля.

Ограничения применения

• Не предназначен для использования в трассах с резкими углами менее 310 мм радиуса - возможен изгиб или повреждение.
• Работает только в пределах температурного диапазона –20…+55 C - при более низких температурах материал становится хрупким.
• Не рекомендуется применять в местах с постоянным механическим воздействием (например, в зонах движения оборудования) - оболочка может повредиться.
• Не является заменой металлической протяжки при необходимости сверхвысокой точности позиционирования (например, в микросистемах).

Примеры использования

• Протяжка кабелей в пластиковых трубах в квартире при замене проводки.
• Установка сигнальных и управляющих кабелей в распределительных щитах.
• Монтаж кабелей в кабельных лотках с множеством поворотов на промышленном объекте.
• Замена старого кабеля в существующей штробе без вскрытия стен - благодаря гибкости и малому диаметру.

Практические советы

• Перед использованием проверьте внутреннюю поверхность трубы - удалите острые кромки, которые могут повредить полиэтиленовую оболочку.
• Для длинных трасс используйте смазку на основе силикона - она значительно улучшает скольжение, особенно при наличии нескольких изгибов.
• Храните Протяжку-стеклопруток FGP-4.5/20 (красный) в сухом месте, избегая длительного воздействия УФ-лучей - хотя оболочка устойчива, долгое пребывание на солнце снижает эластичность.
• При частом использовании держите запасные наконечники M5 - они легко теряются или изнашиваются после многократных креплений.
• При работе с несколькими протяжками пометьте каждую цветом - красный цвет этой модели хорошо виден и помогает избежать путаницы на объекте.
