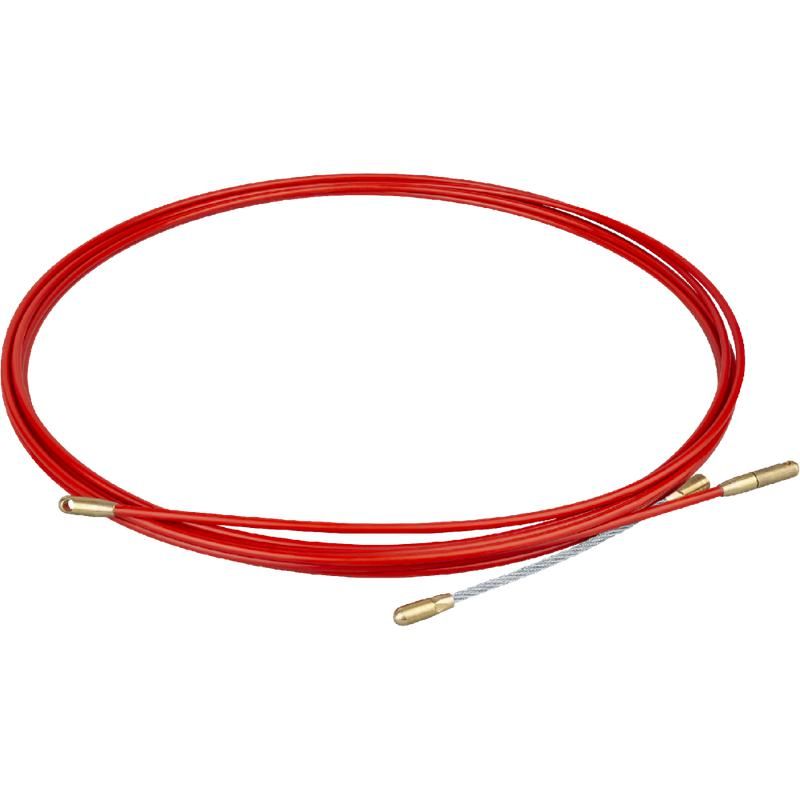

Протяжка для кабеля Navigator 80 280 NTA-Pk01-4.5-20 (стеклопруток 4.5ммх20м) 80280 24501

Протяжка для кабеля Navigator NTA-Pk01-4.5-20 - это прочная и гибкая стеклопрутковая система для протяжки кабелей в труднодоступных местах: внутри труб, металлорукавов, за подвесными потолками и под фальшполами. Подходит для прокладки сетевых, телефонных, силовых и сигнальных линий в офисах, квартирах и объектах инфраструктуры.

Назначение и область применения

Протяжка для кабеля Navigator NTA-Pk01-4.5-20 используется для проведения проводов и кабелей через уже смонтированные каналы, где невозможно использовать другие методы укладки. Применяется при:

• Прокладке витой пары (UTP/STP) для Ethernet-сетей;
• Установке телефонных линий и систем домофонии;
• Монтаже кабелей охранной, пожарной и аудиовизуальной сигнализации;
• Работах с металлическими и пластиковыми рукавами, гофротрубами, кабель-каналами;
• Прокладке в ограниченном пространстве - за навесными потолками, в перегородках, под половыми покрытиями.

Технические характеристики

• Диаметр стеклопрутка: 4,5 мм - оптимальный баланс между жесткостью и проходимостью в узких каналах;
• Длина: 20 метров - позволяет работать на средних расстояниях без необходимости состыковывать несколько элементов;
• Основа: стекловолоконный пруток - не растягивается, не деформируется, не проводит ток;
• Наконечник: винтовая резьба - обеспечивает надежное соединение с другими протяжками или адаптерами;
• Максимальная нагрузка: до 10–15 кг (при равномерной протяжке);
• Рабочая температура: от –20C до +60C - подходит для внутреннего монтажа в большинстве условий.

Совместимость и монтаж

Стеклопруток Navigator NTA-Pk01-4.5-20 совместим с любыми типами кабелей, имеющими внешний диаметр до 9–10 мм. Для удлинения можно соединить две протяжки с помощью специального переходника (не входит в комплект). Монтаж выполняется так:

1. Закрепите один конец кабеля на наконечнике протяжки (можно использовать хомутики, термоусадку или клейкую ленту);
2. Аккуратно введите протяжку в начальный доступный участок канала;
3. Подталкивайте её осторожно, не допуская закручивания; при сопротивлении - проверьте направление и целостность пути;
4. Вытащите противоположный конец, одновременно затягивая кабель.

Не используйте инструменты с острыми кромками - они повредят поверхность прутка.

Преимущества

• Износостойкость: стекловолокно не царапается, не мнётся и сохраняет форму даже после многократного использования;
• Лёгкое скольжение: минимальное трение о стенки труб снижает риск застревания;
• Электроизоляция: материал не проводит ток - безопасен при работе рядом с силовыми кабелями;
• Гибкость: легко проходит через изгибы радиусом более 100 мм;
• Долгий срок службы: не подвержено коррозии, не боится влаги и химических веществ в воздухе.

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - хотя стекловолокно не разрушается, вода может замедлить движение и увеличить трение;
• Не рекомендовано применять в каналах с острыми металлическими кромками, порезами или шероховатостями - возможна abrasion (стирание) поверхности;
• Не следует использовать для протяжки кабелей массой свыше 15 кг - есть риск разрыва или вытягивания наконечника;
• Не работает эффективно в очень длинных трассах (>30 м) без предварительного заполнения канала смазкой или использованию нескольких соединённых протяжек.

Примеры использования

• Протяжка витой пары UTP Cat.6 через гофру в панельном доме от этажного щита до комнаты;
• Установка камер наблюдения с питанием PoE - проведение кабеля за подвесным потолком в офисе;
• Монтаж системы домофона: протяжка двухпроводного кабеля через стенную трубу в многоэтажке;
• Обслуживание существующих кабельных маршрутов - замена старого провода новым без вскрытия отделки.

Практические советы

• Перед началом работы осмотрите весь маршрут - удалите препятствия, проверьте наличие изгибов и узких участков;
• Если канал длиннее 20 м - используйте две протяжки Navigator NTA-Pk01-4.5-20, соединённые через переходник;
• Смазывайте наконечник мылом или специальным составом для кабельной протяжки - это значительно снижает усилие;
• Храните протяжку в сухом месте, намотанной на катушку - не допускайте перегибов и сплющивания;
• Проверяйте состояние наконечника перед каждым использованием - при повреждении резьбы замените изделие.
