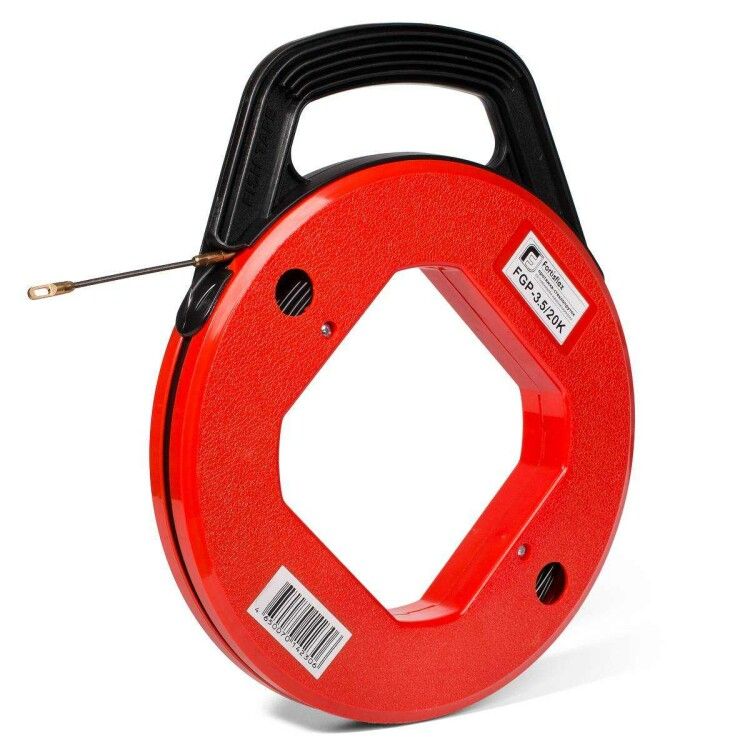

Протяжка-стеклопруток со сменными винтовыми наконечниками в пластиковой кассете FGP-3.5/20K - 81125 КВТ

Протяжка-стеклопруток Fortisflex FGP-3.5/20K (кр) - это lightweight, прочная направляющая для протяжки кабелей в трубах и каналах, особенно там, где важна диэлектрическая безопасность и минимальное трение. Благодаря комбинации стекловолоконного сердечника и полиэтиленовой оболочки, она идеально подходит для работы под напряжением и в плотных маршрутах.

Назначение и область применения

Протяжка-стеклопруток FGP-3.5/20K (кр) используется для протяжки силовых и слаботочных кабелей внутри пластиковых, металлических и бетонных труб, каналов, коробов и других защищённых путей. Особенно эффективна при работе в условиях, когда нельзя отключать питание - благодаря диэлектрическим свойствам материала её можно применять даже на заряженных участках. Подходит для монтажа в труднодоступных местах, где требуется гибкость и точное управление направлением.

Технические характеристики

• Диаметр: 3,5 мм
• Длина бухты: 20 метров
• Материал сердечника: стекловолокно
• Оболочка: полиэтилен (антифрикционное покрытие)
• Прочность на разрыв: 4000 Н
• Форма: круглая
• Цвет: красный
• Диаметр катушки: 310 мм
• Наконечник: сменный винтовой из латуни с резьбой М5
• Головка: закруглённая - снижает риск повреждения внутренних поверхностей каналов

Совместимость и монтаж

FGP-3.5/20K (кр) совместима с любыми типами кабельных систем, где допустим диаметр протяжки до 3,5 мм. Для установки наконечника достаточно вкрутить его в предварительно подготовленный конец протяжки - резьба М5 стандартизирована и легко фиксируется. После протяжки кабеля наконечник можно демонтировать и заменить на заглушку-окно для последующего тяжения. Протяжка легко проходит через изгибы радиусом более 150 мм. Учитывайте посадочный диаметр катушки - 310 мм - при организации места хранения и намотки.

Безопасность и стандарты

Протяжка-стеклопруток FGP-3.5/20K (кр) изготовлена полностью из диэлектрических материалов - стекловолокна и полиэтилена. Это позволяет использовать её в электроустановках под напряжением без риска поражения током. Отсутствие металлических элементов в теле протяжки исключает возможность создания короткого замыкания между проводниками. Соответствует требованиям безопасности при работах в активных распределительных сетях.

Преимущества

• Высокая прочность на разрыв - выдерживает нагрузку до 4000 Н, что позволяет протягивать длинные участки с несколькими кабелями
• Антифрикционная оболочка снижает трение, ускоряет процесс и продлевает срок службы
• Не подвержена коррозии - не теряет свойств во влажной среде, в том числе в земле или коллекторах
• Лёгкий вес - удобна для одиночной работы и перемещения по объекту
• Сменные наконечники - одна протяжка служит двум целям: как направляющая и как тянущий элемент после замены
• Ярко-красный цвет - легко заметна в темноте или среди других инструментов

Ограничения применения

• Не предназначена для механического воздействия - не следует использовать как трос для буксировки или растяжки
• Не рекомендовано применение при температуре ниже –20 C - материал становится менее гибким
• Запрещено перегибать протяжку под углом меньше 90° - возможна потеря целостности стекловолоконного сердечника
• Не подходит для протяжки кабелей с внешним диаметром больше 15–18 мм - существует риск перегрузки и разрыва

Примеры использования

• Протяжка кабелей в штробах стен при модернизации электропроводки в квартире
• Укладка оптоволокна в подземные трубопроводы городской инфраструктуры
• Монтаж сигнализационных кабелей в каналах промышленных станций без отключения питания
• Прокладка многожильных проводов в коробах серверных помещений
• Работы в старых зданиях с ограниченным доступом и множеством поворотов

Практические советы

• Перед использованием проверьте состояние наконечника - при наличии деформаций или потертостей замените его перед началом работы
• Используйте смазку на входе в трубу (водорастворимую, не содержащую масла) - это увеличивает скорость протяжки и снижает нагрузку на протяжку
• Не растягивайте протяжку-стеклопруток FGP-3.5/20K (кр) на максимальную нагрузку постоянно - это сокращает срок службы
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - хотя оболочка устойчива, долгое пребывание на солнце может изменить эластичность полиэтилена
• После каждой работы промойте протяжку теплой водой и просушите - удаление пыли и грязи продлит жизнь оболочке
