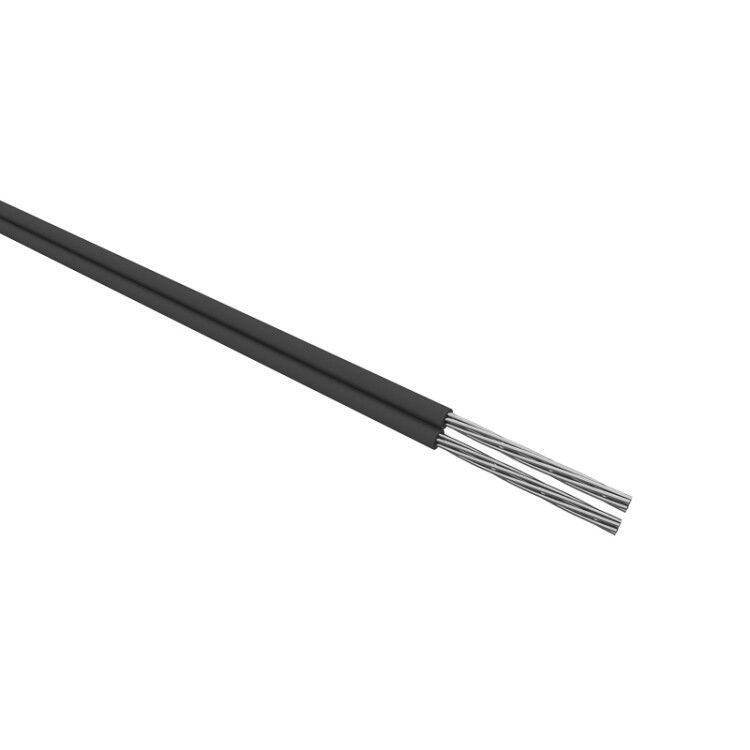

Провод П-274

П-274 провод полевой связи с двумя токопроводящими жилами из медных и стальных оцинкованных проволок диаметром 0,5 мм. с изоляцией из светостабилизированного полиэтилена высокой плотности, скрученных в пару.

Технические характеристики провода П-274

Вид климатического исполнения - УХЛ и Т категорий размещения 1-5 по ГОСТ 15150-69.

Диапазон температур эксплуатации от -50 °С до 65 °С.

Испытательное напряжение переменного тока на проход 3000 В.

Омическая ассиметрия жил на длине 1000 метров не более 3,0 Ом.

Сопротивление жилы кабеля П-274 не более 65 Ом/км.

Сопротивление изоляции после 1 часа пребывания в воде при 20 °С не менее 1000 Мом*км.

Разрывное усилие изолированной жилы провода П-274 не менее 392 Ньютона.

Масса провода П-274 не более 15 кг/км.

Минимальный срок службы полевого провода П-274 - 15 лет.

Конструкция провода П-274

1)     Жила - скрученная из трех стальных проволок диаметром 0,3 мм и четырех медных

проволок диаметром 0,3 мм. В центре располагается стальная проволока, а в наружном витке медные и стальные по схеме: две медные + одна стальная + две медные + одна стальная.

2)     Изоляция - из светостабилизированного полиэтилена высокой плотности, толщиной 0,5 мм.

3)     Скрутка - жилы максимальным диаметром 2,3 мм скручиваются в пару с шагом 80-100 мм.

Применение провода П-274

Провод полевой П-274 предназначен для полевой связи: допускается прокладка в грунте, по земле, подвеска на опорах или местных предметах, кратковременная прокладка через водные преграды. Основное применение кабель П-274 нашел в вооруженных силах, где его использует в подразделениях батальонной связи.
