Провод ПуГПнг(А)-HF 1х1
Товарные предложения:
| ПуГПнг(А)-HF 1х1 корич. | 20.12.2024 | Под заказ | 11,52 ₽ | м. | от 30 дней |
Условия поставки провода ПуГПнг(А)-HF 1х1
Провод ПуГПнг(А)-HF 1*1 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Провод ПуГПнг(А)-HF 1х1 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой установочный (монтажный) гибкий медный негорючий безгалогенный провод ПуГПнг-HF 1*1 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена провода ПуГПнг(А)-HF 1х1 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный провод не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Описание
ПуГПнг(А)-HF 1х1 - провод установочный (монтажный) с одной медной многопроволочной гибкой жилой сечением 1 мм2 в изоляции из безгалогенной полимерной композиции. Изготавливается в соответствии с требованиями ГОСТ 31947-2012.
Расшифровка маркировки ПуГПнг(А)-HF 1х1
Пу - установочный.
Г - гибкий
П - изоляция из композиции не содержащей галогены.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
НF - (halogen free) не содержит галогенов.
1 -количество токонесущих жил.
1 -сечение жил в мм2.
Технические характеристики провода ПуГПнг(А)-HF 1х1
Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69
Температура эксплуатации от -50 до +70 градусов Цельсия.
Монтаж провода гибкого, безгалогенного силового ПуГПнг(А)-HF 1*1 без предварительного подогрева производится при температуре от -15 градусов.
Минимальный радиус изгиба при прокладке провода 12.5 миллиметров
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Провода ПуГПнг(А)-HF 1х1 не распространяют горение при групповой прокладке по категории (А).
Наружный диаметр ПуГПнг(А)-HF 1х1 2.5 миллиметров.
Провод установочный ПуГПнг(А)-HF 1*1 стойкий к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С.
Класс пожарной опасности безгалогенного,гибкого провода ПуГПнг(А)-HF 1х1 по ГОСТ 31565-2012:П1б.8.1.2.1
Срок службы провода гибкого,безгалогенного ПуГПнг(А)-HF 1х1 не менее 20 лет.
Токовые нагрузки провода ПуГПнг(А)-HF 1*1
Допустимый ток при прокладке ПуГПнг(А)-HF 1х1 на воздухе - 17 Ампер.
Допустимый ток при прокладке в земле - 17 Ампер.
Сопротивление километра жилы - 5 Ом.

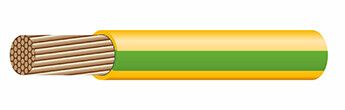

Конструкция провода ПуГПнг(А)-HF 1х1
1) Жила - медная многопроволочная сечением 1 мм2.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 0.7 мм.
Применение провода ПуГПнг(А)-HF 1*1
Провод силовой медный, гибкий, безгалогенный ПуГПнг(А)-HF 1х1 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах. Применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750
Характеристики
ГОСТ
31947-2012
Код товара
ПуГПнг-HF 1х1
Срок службы
20
Материал жилы
Медь
Количество жил
1
Срок службы, лет
30
Материал изоляции
ПВХ
Сечение жилы (мм/кв)
1
Наружный диаметр, мм
2.8
Номинальная частота
до 400 Гц
Класс жилы по ГОСТ 22483-2012
5
Толщина изоляции жил (мм)
0.7
Максимальный диаметр жилы
1.5
Расчетная масса(вес), кг\км
15
Масса цветного металла (г/м)
8.9
Допустимый радиус изгиба (мм)
12.5
Минимальный радиус изгиба, мм
14
Тип исполнения по ГОСТ 31565-2012
нг(А)-HF
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
15.4
Максимальный наружный диаметр (мм)
2.5
Сопротивление изоляции жил (МОм\км)
5
Максимальная длина в бухте(смотке), м
3 333
Допустимая температура нагрева жил, С
70
Сопротивление изоляции при 20°С, Мом\км
5
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.1.2.1
Сопротивление изоляции при 70 °С, Мом\км
0.01
Электрическое сопротивление жилы (ом/км)
19.5
Номинальное переменное напряжение, Вольт
450..750
Номинальное постоянное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
70
Длительно допустимая токовая нагрузка, Ампер
19
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
5
Допустимая токовая нагрузка при прокладке в земле (А)
17
Допустимая токовая нагрузка при прокладке на воздухе (А)
17
