Провод ПуГПнг(А)-HF 1х50

ПуГПнг(А)-HF 1х50 - провод установочный (монтажный) с одной медной многопроволочной гибкой жилой сечением 50 мм2 в изоляции из безгалогенной полимерной композиции. Изготавливается в соответствии с требованиями ГОСТ 31947-2012.

Расшифровка маркировки ПуГПнг(А)-HF 1х50

Пу - установочный.
Г - гибкий
П - изоляция из композиции не содержащей галогены.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
НF - (halogen free) не содержит галогенов.
1 -количество токонесущих жил.
50 -сечение жил в мм2.

Технические характеристики провода ПуГПнг(А)-HF 1х50

Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69
Температура эксплуатации от -50 до +70 градусов Цельсия.
Монтаж провода гибкого, безгалогенного силового ПуГПнг(А)-HF 1*50 без предварительного подогрева производится при температуре от -15 градусов.
Минимальный радиус изгиба при прокладке провода 63 миллиметров
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Провода ПуГПнг(А)-HF 1х50 не распространяют горение при групповой прокладке по категории (А).
Наружный диаметр ПуГПнг(А)-HF 1х50 12.6 миллиметров.
Провод установочный ПуГПнг(А)-HF 1*50 стойкий к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С.
Класс пожарной опасности безгалогенного,гибкого провода ПуГПнг(А)-HF 1х50 по ГОСТ 31565-2012:П1б.8.1.2.1
Срок службы провода гибкого,безгалогенного ПуГПнг(А)-HF 1х50 не менее 20 лет.

Токовые нагрузки провода ПуГПнг(А)-HF 1*50

Допустимый ток при прокладке ПуГПнг(А)-HF 1х50 на воздухе - 246 Ампер.
Допустимый ток при прокладке в земле - 246 Ампер.
Сопротивление километра жилы - 5 Ом.

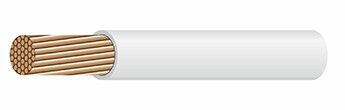

Конструкция провода ПуГПнг(А)-HF 1х50

1) Жила - медная многопроволочная сечением 50 мм2.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 1.4 мм.

Применение провода ПуГПнг(А)-HF 1*50

Провод силовой медный, гибкий, безгалогенный ПуГПнг(А)-HF 1х50 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах. Применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750
