Провод ПуПнг(А)-HF 1х120

ПуПнг(А)-HF 1х120 - провод установочный (монтажный) с одной медной многопроволочной гибкой жилой сечением 120 мм2 в изоляции из безгалогенной полимерной композиции. Изготавливается в соответствии с требованиями ГОСТ 31947-2012.

Расшифровка маркировки ПуПнг(А)-HF 1х120

Пу - установочный.
П - изоляция из композиции не содержащей галогены.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
НF - (halogen free) не содержит галогенов.
1 -количество токонесущих жил.
120 -сечение жил в мм2.

Технические характеристики провода ПуПнг(А)-HF 1х120

Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69
Температура эксплуатации от -50 до +70 градусов Цельсия.
Монтаж провода безгалогенного силового ПуПнг(А)-HF 1*120 без предварительного подогрева производится при температуре от -15 градусов.
Минимальный радиус изгиба при прокладке провода 174 миллиметров
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Провода ПуПнг(А)-HF 1х120 не распространяют горение при групповой прокладке по категории (А).
Наружный диаметр ПуПнг(А)-HF 1х120 17.4 миллиметров.
Провод установочный ПуПнг(А)-HF 1*120 стойкий к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С.
Класс пожарной опасности безгалогенного, провода ПуПнг(А)-HF 1х120 по ГОСТ 31565-2012:П1б.8.1.2.1
Срок службы провода безгалогенного ПуПнг(А)-HF 1х120 не менее 20 лет.

Токовые нагрузки провода ПуПнг(А)-HF 1*120

Допустимый ток при прокладке ПуПнг(А)-HF 1х120 на воздухе - 418 Ампер.
Допустимый ток при прокладке в земле - 418 Ампер.
Сопротивление километра жилы - 5 Ом.

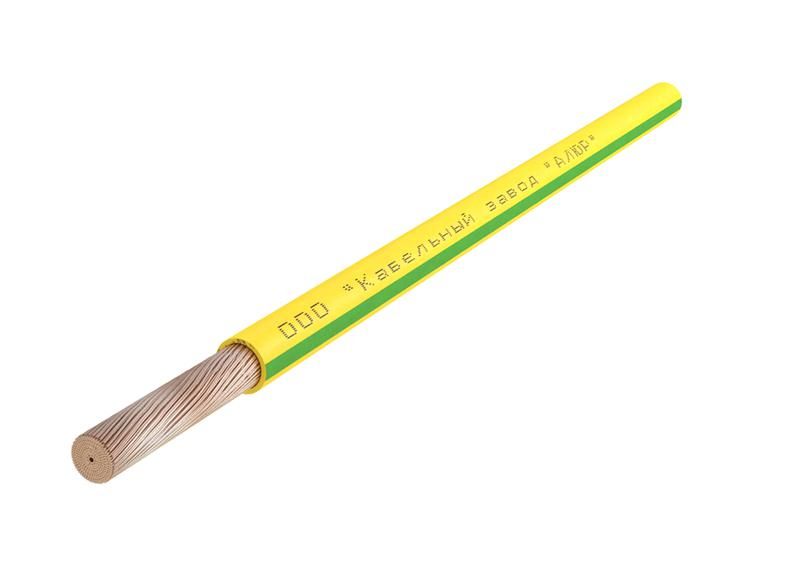

Конструкция провода ПуПнг(А)-HF 1х120

1) Жила - медная многопроволочная сечением 120 мм2.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 1.6 мм.

Применение провода ПуПнг(А)-HF 1*120

Провод силовой медный, безгалогенный ПуПнг(А)-HF 1х120 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах. Применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750
