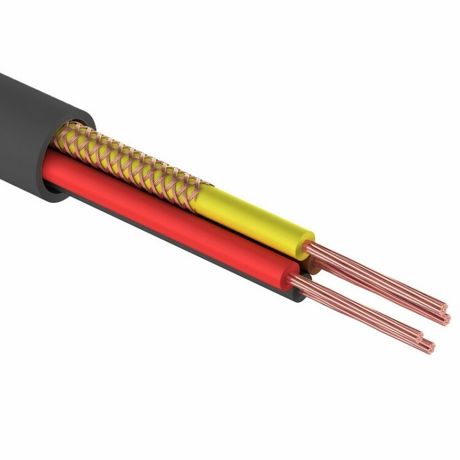

Кабель ШВЭП (ШСМ) 4x0,12 мм² (бухта 200 м) черный | 01-4034 REXANT MEET

Кабель ШВЭП (ШСМ) 4x0,12 кв.мм (бухта 200 м) черный - это комбинированный телекоммуникационный кабель с медными жилами и полиэтиленовой оболочкой, предназначенный для передачи сигналов и питания в системах контроля доступа, домофонах и аналогичных устройствах. Бренд Rexant предлагает эту модель под артикулом etm01-4034 как надежное решение для стационарной прокладки на значительные расстояния.

Назначение и область применения

Кабель ШВЭП (ШСМ) 4x0,12 кв.мм используется там, где требуется одновременная передача сигнала и подача напряжения. Подходит для подключения домофонов, замков с электроприводом, считывателей карт, камер наблюдения и других устройств системы контроля доступа. Особенно эффективен при прокладке на расстояния до нескольких сотен метров благодаря низкому уровню потерь сигнала.

Технические характеристики

• Количество жил: 4
• Материал жил: медь
• Сечение каждой жилы: 0,12 мм2
• Оболочка: полиэтилен (PE), цвет - черный
• Изоляция жил: поливинилхлорид (PVC)
• Наружный диаметр: 4,5 мм
• Электрическое сопротивление жил (при 20C): ≤165 Ом/км
• Плотность экрана: 70%
• Рабочий температурный диапазон: от -40 C до +60 C
• Срок службы: 15 лет

Совместимость и монтаж

Кабель ШВЭП совместим со всеми типовыми разъемами для систем контроля доступа - RJ45, WAGO, клеммы типа “гребёнка” и другие. Для монтажа рекомендуется использовать минимальный радиус изгиба не менее 10 наружных диаметров кабеля, то есть не меньше 45 мм. Прокладывать кабель можно в трубах, гофре, кабель-каналах, штробах, а также открытым способом внутри помещений. Монтаж следует выполнять при температуре выше -10 C, чтобы избежать повреждения изоляции.

Безопасность и стандарты

Кабель соответствует требованиям к использованию в помещениях с нормальной средой. Оболочка из светостабилизированного полиэтилена устойчива к УФ-излучению, что позволяет применять его в условиях частичного открытого воздуха (например, под навесом). Однако он не предназначен для прямого закапывания в землю или длительного воздействия воды - для этого требуются специальные бронированные модели.

Преимущества

• Высокая плотность экранирования (70%) снижает влияние внешних помех - важно для работы с чувствительными сигналами.
• Умеренное сопротивление жил (≤165 Ом/км) обеспечивает стабильную работу даже на длинах до 200 м.
• Гибкая конструкция с малым диаметром (4,5 мм) удобна для прохода через узкие каналы и кабель-каналы.
• Стандартная длина бухты - 200 м - оптимальна для большинства объектов без необходимости стыковки.

Ограничения применения

• Не предназначен для прокладки в земле, канализационных колодцах или местах с высокой влажностью без защиты.
• Не рассчитан на механическую нагрузку - нельзя использовать как силовой кабель для двигателей или мощных потребителей.
• Не подходит для мобильных устройств или частых изгибов - минимальный радиус изгиба при движении указан как 0 мм, но это лишь формальное значение; реальная долговечность при многократном изгибе невелика.
• Не имеет противопожарной защиты - запрещено прокладывать в шахтах, лифтовых механизмах и других местах с повышенными требованиями к огнестойкости.

Примеры использования

• Подключение домофона к квартирам в многоэтажном доме на расстоянии до 180 м.
• Запитка электрозамка и считывателя RFID на входе в офисное здание.
• Передача видеосигнала от камеры наблюдения к регистратору при питании камеры через тот же кабель.
• Связь между контроллером доступа и периферией в учебных заведениях или административных корпусах.

Практические советы

• При прокладке длинных участков проверьте падение напряжения - для 0,12 мм2 на 200 м возможна потеря до 1–2 В при токе 100 мА. Это критично для устройств с узким порогом питания.
• Используйте качественные клеммы или термоусадочные муфты при соединении - плохой контакт увеличивает сопротивление и вызывает нагрев.
• Не забывайте маркировать жилы при подключении - четыре жилы часто используются для двух пар: одна пара - питание, вторая - сигнал.
• Храните бухту при комнатной температуре - низкие температуры делают оболочку хрупкой.
• Для защиты от механических повреждений используйте гофрированную трубу или пластиковый кабель-канал.
