Кабель ШВЭВ (ШСМ) 3x0,12 мм² (бухта 200 м) белый | 01-4033 REXANT MEET

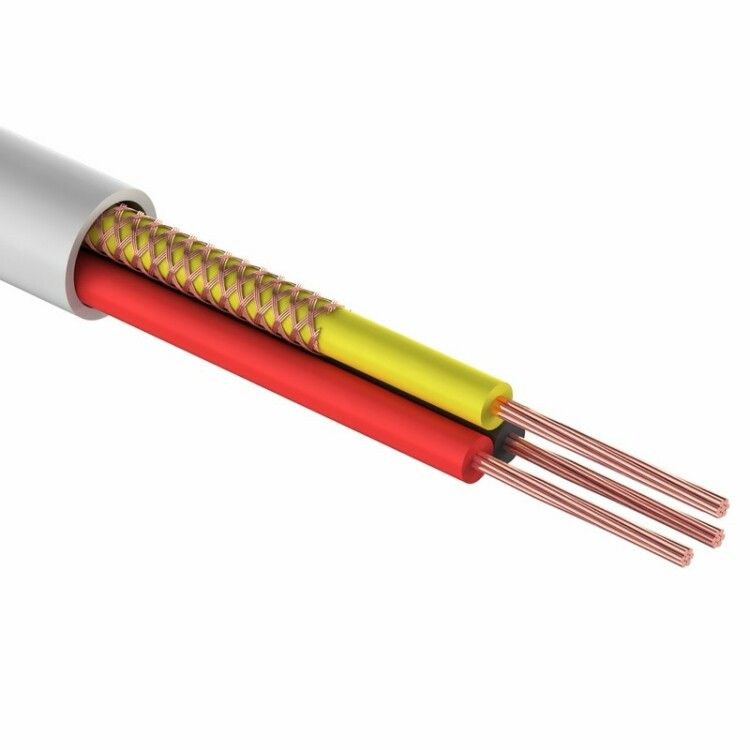

Провод ШВЭВ (ШСМ) 3x0,12 мм2 (200 м) белый - это гибкий комбинированный кабель с медными жилами и ПВХ-изоляцией, предназначенный для передачи сигналов и питания в системах контроля доступа, домофонах и других слаботочных устройствах. Бренд Rexant и артикул 01-4033 указывают на серию ШВЭВ, которая известна надёжностью в условиях длительной эксплуатации.

Назначение и область применения

Провод ШВЭВ (ШСМ) 3x0,12 мм2 (200 м) белый используется там, где требуется передача слаботочных сигналов на значительные расстояния. Подходит для подключения домофонов, систем контроля доступа, видеонаблюдения, кнопок вызова и аналогичного оборудования. Кабель рассчитан на стационарную прокладку внутри зданий, в штробах, кабель-каналах и трубах. Не предназначен для уличной прокладки без защиты.

Технические характеристики

• Количество жил: 3
• Сечение каждой жилы: 0,12 мм2
• Материал жил: медь
• Оболочка: ПВХ, белого цвета
• Наружный диаметр: 4,0 мм
• Электрическое сопротивление жил: ≤165 Ом/км (при 20 C)
• Плотность экранирования: 70%
• Рабочий температурный диапазон: от –40 C до +60 C
• Срок службы: 15 лет
• Длина бухты: 200 метров

Совместимость и монтаж

Провод ШВЭВ совместим со всеми типовыми разъёмами и клеммниками, используемыми в системах безопасности и автоматизации. Для монтажа необходимо соблюдать минимальный радиус изгиба - не менее 10 наружных диаметров кабеля, то есть не меньше 40 мм. Монтаж следует выполнять при температуре выше 0 C, чтобы избежать повреждения ПВХ-оболочки. Кабель не требует специальных инструментов - достаточно обычных клещей и стрипперов для зачистки жил.

Безопасность и стандарты

Провод ШВЭВ соответствует требованиям к слаботочным кабелям для внутренней установки. Оболочка из ПВХ обеспечивает самозатухание при воздействии открытого пламени, что снижает риск распространения огня. Экран с плотностью 70% защищает сигнал от внешних помех, особенно важен при прокладке рядом с силовыми кабелями.

Преимущества

• Высокая гибкость благодаря малому сечению жил - удобен для прокладки в ограниченном пространстве.
• Стойкая к перепадам температур изоляция позволяет использовать кабель в холодных помещениях и на чердаках.
• Экран снижает влияние электромагнитных помех - сигнал остаётся чистым даже при соседстве с сетью 220 В.
• Длинная бухта (200 м) уменьшает количество стыков при прокладке на больших объектах.

Ограничения применения

• Не предназначен для прямой укладки на улице - ПВХ-оболочка не выдерживает УФ-излучения и осадков.
• Малое сечение жил (0,12 мм2) ограничивает мощность передаваемого тока - не подходит для питания устройств свыше 1–2 А.
• Запрещён монтаж при температуре ниже 0 C - материал становится хрупким и легко трескается.
• Не рекомендован для частых изгибов в движущихся механизмах - хотя заявлен радиус изгиба 0 мм, это лишь теоретический предел; реальная долговечность при подвижном использовании невелика.

Примеры использования

• Подключение домофона к квартире через этажный щиток на расстоянии до 150 м.
• Прокладка сигнальных линий между считывателями карт и контроллерами в офисных зданиях.
• Связь между кнопками вызова и центральным модулем в многоквартирных домах.
• Передача данных от датчиков движения к панели управления в системах охраны.

Практические советы

• Учитывайте потери напряжения на длинных участках: при 100 м и нагрузке 0,5 А потеря составит около 8–10 В - проверьте, хватит ли напряжения на конце линии.
• При прокладке параллельно силовым кабелям - сохраняйте минимум 20 см расстояния или используйте металлические каналы для экранирования.
• Для оконцевания жил используйте наконечники типа НШВИ-0,12 - они лучше фиксируются в клеммах, чем голые провода.
• Проверяйте целостность экрана после монтажа: он должен быть замкнут на одном конце (обычно на стороне контроллера), иначе эффект будет минимальным.
• Храните бухты при комнатной температуре - не допускайте заморозки перед монтажом.
