Кабель КВК-В-1,5+2x0,50 мм² (Cu/Cu) белый (бухта 200 м) | 01-4012 REXANT MEET

Кабель комбинированный КВК-В-1,5+2x0,50 мм² (Cu/Cu) белый (200 м) от REXANT объединяет в одном корпусе коаксиальную жилу для передачи видео сигнала и две токопроводящих жилы для питания и управления устройствами. Подходит для установки камер видеонаблюдения на расстоянии до 150 метров, упрощая монтаж за счёт отказа от двух отдельных кабелей.

Назначение и область применения

Кабель КВК-В-1,5+2x0,50 мм² (Cu/Cu) белый (200 м) используется там, где требуется одновременная передача видеосигнала и подача электроэнергии. Применяется в системах видеонаблюдения для подключения IP- и аналоговых камер, особенно в местах, где сложно прокладывать несколько кабелей. Также подходит для оборудования с управляемыми функциями — поворотными платформами, облачными камерами, световыми индикаторами.

Технические характеристики

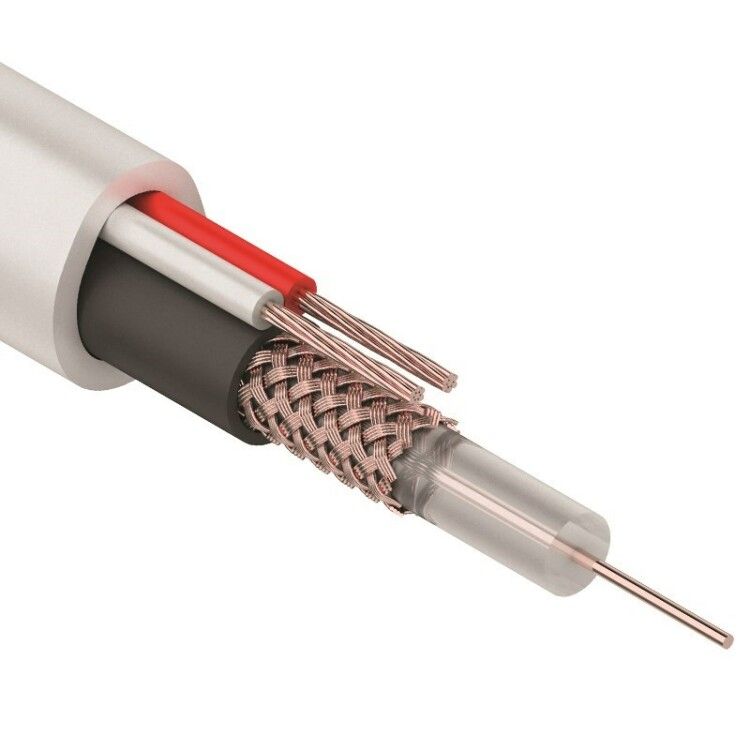

• Строение: один коаксиальный канал (медь 1,5 мм²) + две токопроводящие жилы (по 0,50 мм² каждая); все элементы — медные (Cu/Cu).
• Оболочка: ПВХ, белого цвета; диаметр кабеля — 6,3 мм.
• Рабочее напряжение: до 600 В для токопроводящих жил.
• Передача сигнала: совместим с аналоговым видеосигналом, эквивалентен РК 75-1,5.
• Жилы питания: многопроволочные, гибкие, изолированы ПВХ.
• Длина бухты: 200 метров.

Совместимость и монтаж

Кабель КВК-В-1,5+2x0,50 мм² (Cu/Cu) белый (200 м) совместим со всеми стандартными BNC-разъёмами и источниками питания 12 В / 24 В постоянного тока. Для подключения используйте терминалы или клеммы, рассчитанные на сечение 0,5 мм². Коаксиальная часть требует правильного заземления экрана — не допускайте замыкания центральной жилы на оплетку. Монтаж возможен как в помещении, так и на улице при условии защиты от механических воздействий.

Безопасность и стандарты

Произведён в соответствии с требованиями ЕАС (Таможенный союз). Сертификация гарантирует соответствие нормам безопасности для электромонтажных работ в России и странах ЕАЭС. Напряжение до 600 В позволяет использовать кабель в большинстве бытовых и промышленных систем видеонаблюдения без дополнительных преобразователей.

Преимущества

• Уменьшает количество протягиваемых кабелей — вместо трёх (видео, питание, управление) — один.
• Защита от помех благодаря экранированному коаксиальному каналу с медной оплёткой.
• Гибкая конструкция с многопроволочными жилами упрощает прокладку в труднодоступных местах.
• ПВХ-оболочка устойчива к перепадам температур и влаге, что снижает риск повреждений при эксплуатации.

Ограничения применения

• Не предназначены для прямого закладывания в бетон или штробу без защитной гофры — оболочка ПВХ недостаточно прочна для механических нагрузок при скрытом монтаже.
• Максимальная длина передачи сигнала — 150 м. При более длинных участках возможна потеря качества изображения.
• Не рекомендован для использования в условиях постоянного движения или частых изгибов — минимальный радиус изгиба не указан, значит, кабель не предназначен для мобильных механизмов.
• Не подходит для высокочастотных цифровых интерфейсов (например, PoE, HDMI, Ethernet) — только аналоговый видеосигнал и питание.

Примеры использования

• Подключение камеры наблюдения на входе в здание — видео через коаксиальную жилу, питание и управление поворотом — через пару 0,5 мм².
• Установка нескольких камер вдоль забора — экономия времени на прокладке и меньшая путаница в проводах.
• Видеонаблюдение на автостоянке с использованием камер с ИК-подсветкой и датчиками движения — всё питается и управляется одним кабелем.

Практические советы

• При прокладке внутри помещения используйте кабель-каналы или гофру — даже если оболочка ПВХ прочная, она легко повреждается острыми предметами.
• Проверьте полярность при подключении питания — неверное подсоединение может вывести камеру из строя.
• Для длинных линий (>100 м) проверьте падение напряжения на жилах 0,5 мм² — при мощных камерах возможно недостаточное питание.
• Не запутывайте бухту во время монтажа — это может деформировать внутреннюю структуру коаксиала и вызвать помехи.
• Закупайте с запасом — 200 м хватает на 8–10 камер при среднем расстоянии 15–20 м, но лучше иметь лишний метраж для компенсации потерь при подрезке.
