Кабель КВК-П-1,5+2x0,75 мм² (Cu/Cu) черный (бухта 200 м) | 01-4015 REXANT MEET

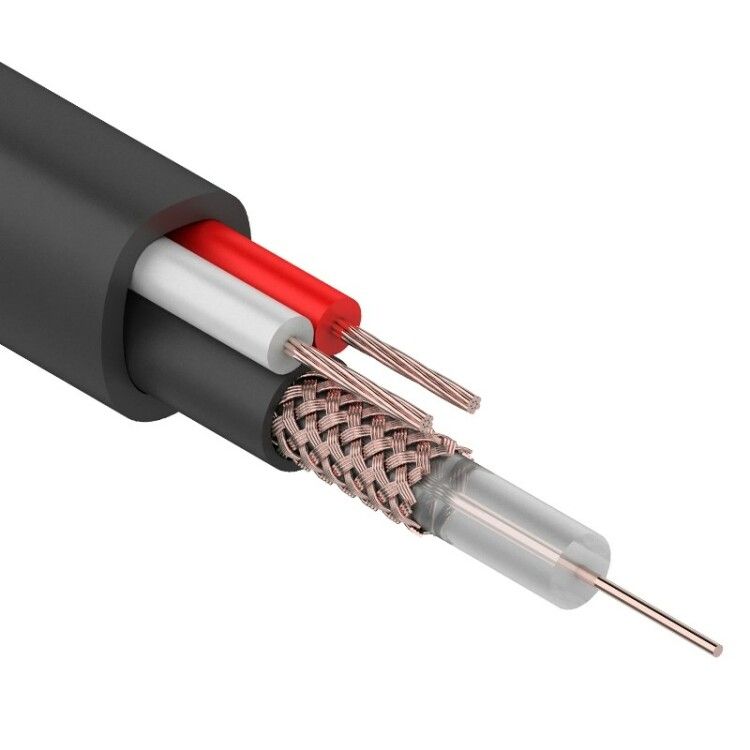

Кабель комбинированный КВК-П-1,5+2x0,75 мм2 (Cu/Cu) черный 200 м бухта от REXANT объединяет в одной конструкции коаксиальную жилу для передачи видео сигнала и две токопроводящих жилы для питания и управления устройствами. Подходит для установки систем видеонаблюдения на расстояниях до 200 метров.

Назначение и область применения

Кабель комбинированный КВК-П-1,5+2x0,75 мм2 (Cu/Cu) черный 200 м бухта используется там, где требуется одновременная передача видеосигнала и подача электроэнергии. Применяется в системах видеонаблюдения для подключения камер, особенно в outdoor-установках. Подходит для монтажа на фасадах зданий, вдоль заборов, в парковых зонах и других открытых территориях. Благодаря объединённой конструкции снижается количество прокладываемых трасс, упрощается монтаж и обслуживание.

Технические характеристики

• Общее сечение: 1,5 мм2 (коаксиальная жила) + 2×0,75 мм2 (токопроводящие жилы)
• Материал проводников: медь (Cu/Cu) - все жилы выполнены из меди
• Тип проводника: монолитный в коаксиальной части, многопроволочный в силовых жилах
• Оболочка: полиэтилен (PE), чёрного цвета
• Рабочее напряжение: до 600 В
• Длина бухты: 200 м
• Диаметр кабеля: 6,5 мм
• Тип кабеля: комбинированный, для передачи данных и энергии
• Стандарт совместимости: EAC (сертифицирован для рынка ЕАЭС)

Совместимость и монтаж

Кабель КВК-П-1,5+2x0,75 мм2 (Cu/Cu) черный 200 м бухта совместим со всеми камерами видеонаблюдения, использующими интерфейс BNC и питание 12 В постоянного тока. Для подключения используются стандартные разъёмы BNC и клеммники. Монтаж возможен как в воздухе, так и в земле (при использовании защитных труб или каналов). Учитывайте, что минимальный радиус изгиба не указан - рекомендуется соблюдать естественный изгиб без перегибов и скручивания. Напряжение на силовых жилах не должно превышать 600 В, а ток - рассчитывайте исходя из нагрузки камеры и длины кабеля (до 200 м).

Безопасность и стандарты

Кабель КВК-П-1,5+2x0,75 мм2 (Cu/Cu) черный 200 м бухта имеет сертификат соответствия Таможенного союза (EAC), что подтверждает безопасность и соответствие требованиям РФ и стран ЕАЭС. Полиэтиленовая оболочка устойчива к воздействию ультрафиолета, влаги и температурным колебаниям, однако не предназначена для длительного прямого контакта с открытым огнём или химически активными средами.

Преимущества

• Уменьшает количество прокладываемых кабелей - вместо двух (видео и питание) один
• Защищённая оболочка из полиэтилена повышает долговечность при наружном монтаже
• Совместим с большинством современных IP-камер и аналоговых систем
• Поддерживает передачу сигнала без значительных потерь на расстоянии до 200 м
• Готовый комплект - не требует сборки коаксиала и силовой жилы отдельно

Ограничения применения

• Не предназначен для внутренней прокладки в штробах без защиты - лучше использовать в гофре или канализационных трубах
• Не следует применять в местах с высокой механической нагрузкой (например, под проезжей частью без защитной оболочки)
• Не подходит для передачи цифровых сигналов PoE - работает только с аналоговым видео и отдельным питанием 12 В
• Не рекомендован для частого изгиба или движения (не является гибким кабелем для мобильных механизмов)
• Максимальная длина - 200 м; при больших расстояниях возможны потери качества видео и падение напряжения

Примеры использования

• Подключение аналоговых камер видеонаблюдения к DVR на удалении до 200 м
• Монтаж камер на территории склада, автостоянки или промзоны
• Установка камер на фасадах зданий с питанием от центрального блока
• Замена двух отдельных кабелей (РК-75 и NYM) одним решением

Практические советы

• Перед монтажом проверьте сечение жил - 0,75 мм2 достаточно для камер мощностью до 10–12 Вт на расстоянии до 200 м
• При длинных участках используйте источник питания с запасом по напряжению (+1–2 В), чтобы компенсировать падение
• На концах кабеля зачищайте изоляцию аккуратно - коаксиальная жила чувствительна к повреждению экрана
• Не допускайте переплетений с сетями переменного тока - это вызывает помехи в видео
• При прокладке в земле обязательно используйте защитные пластиковые трубы
• Проверяйте целостность экранирования мультиметром - замыкание между экраном и центральным проводником недопустимо
