Кабель ККСВ-П+2х0,5 мм (бухта 100 м) черный | 01-4002 REXANT MEET

Кабель комбинированный с витой парой и двумя жилами 0,5 мм2 (100 м) черный - это компактное решение для одновременной передачи видео сигнала и питания в системах видеонаблюдения. Марка KKSВ-П+2x0.5 мм от REXANT сочетает коаксиальную жилу и две силовые жилы в одной оболочке, упрощая монтаж и снижая количество прокладываемых трасс.

Назначение и область применения

Кабель ККСВ-П+2х0.5 мм REXANT используется там, где требуется одновременно подать питание на камеру и передать видеосигнал. Подходит для установки внутренних и наружных IP-камер, аналоговых CCTV-систем, устройств с PoC (Power over Coax). Применяется в системах видеонаблюдения на объектах: торговые центры, офисы, склады, автопарки, частные дома.

Технические характеристики

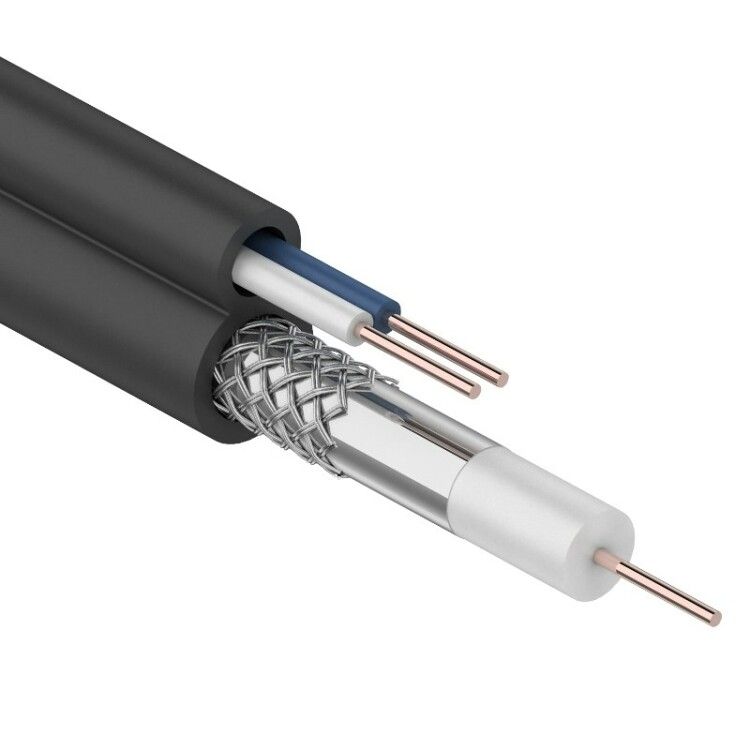

• Общая структура: два проводника питания + коаксиальная жила, форма - «восьмёрка»
• Сечение силовых жил: 0,5 мм2, материал - медь, тип - однопроволочный
• Коаксиальный элемент: 3С-2V, медный монолитный центральный проводник, вспененный диэлектрик, оплетка из алюминиевых жил
• Оболочка: полиэтилен (PE), цвет - чёрный
• Длина: 100 метров
• Радиус изгиба: не ограничен (0 мм) - допускается любое фиксированное положение, но не предназначается для постоянной гибкой подвижной прокладки

Совместимость и монтаж

Кабель совместим с большинством аналоговых камер и DVR-записывающих устройств, поддерживающими вход BNC и питание 12 В постоянного тока. Для подключения используйте разъёмы BNC для видеосигнала и клеммы или разъёмы типа «папа-мама» для питания. Учитывайте посадочные размеры: диаметр кабеля позволяет использовать стандартные кабельные каналы шириной от 8–10 мм. Не рекомендуется перегибать кабель более чем в 90° при многократном изгибании - хотя формально радиус изгиба указан как 0 мм, реальная долговечность обеспечивается при соблюдении минимального изгиба 20–30 мм.

Безопасность и стандарты

Произведён в соответствии с требованиями Таможенного союза, имеет сертификат EAC. Оболочка из полиэтилена устойчива к воздействию ультрафиолета, что делает кабель пригодным для временной наружной прокладки. Однако не является самозатухающим и не рассчитан на открытую прокладку в местах с высокой температурой или риском механического повреждения.

Преимущества

• Уменьшает количество кабелей на одну трассу - вместо двух (видео + питание) один
• Упрощает планирование и укладку - особенно в труднодоступных зонах
• Стандартная длина 100 м покрывает большинство бытовых и коммерческих задач
• Медные жилы обеспечивают надёжную передачу тока и минимизируют потери напряжения

Ограничения применения

• Не подходит для передачи данных по Ethernet - только аналоговый видеосигнал
• Не предназначен для постоянной подвижной прокладки (например, на роботах, конвейерах)
• Полиэтиленовая оболочка менее устойчива к химическим веществам и высоким температурам, чем ПВХ
• Силовые жилы 0,5 мм2 ограничивают максимальный ток до ~3 А - не подходят для мощных камер с нагревателями или PTZ-устройствами

Примеры использования

• Подключение камеры наблюдения на крыльце дома - один кабель протянут от DVR через стену, питание и видео идут по нему
• Монтаж камеры в подвале с использованием существующего кабельного канала - экономия места за счёт объединения функций
• Временная установка системы видеонаблюдения на стройплощадке - удобно раскатывать 100-метровый бухты

Практические советы

• Перед монтажом проверьте, что напряжение на выходе блока питания соответствует требуемому (обычно 12 В DC) - потеря напряжения на 100 м может достигать 1–2 В
• Закрывайте концы кабеля термоусадкой или герметичными колпачками, чтобы предотвратить попадание влаги в место соединения
• При прокладке в земле используйте защитную трубу - даже прочный PE не выдерживает длительного давления и грызунов
• Для длинных участков (>70 м) лучше выбирать камеры с меньшим энергопотреблением - 0,5 мм2 не гарантирует стабильную работу при нагрузке выше 2 А
• Артикулы 01-4002 и etm01-4002 - это одна и та же модель; различия только в системе учёта продавца
