Кабель KBK-B-2 +2x0,50мм², (Cu/CCA) (96), белый (бухта 200м) | 01-4216 PROconnect MEET

Кабель КВК-В-2+2x0,50 кв.мм (Cu/CCA) белый (бухта/упаковка 200м) от PROconnect - это комбинированный силовой и телекоммуникационный кабель, предназначенный для одновременной передачи видео сигнала и питания камер видеонаблюдения. Благодаря компактной конструкции он упрощает монтаж в системах наблюдения до 100 метров, снижая необходимость прокладывать два отдельных кабеля.

Назначение и область применения

Кабель КВК-В-2+2x0,50 используется там, где требуется совмещённая передача видеосигнала и постоянного тока питания. Подходит для установки внутренних и наружных IP-камер, аналоговых CCTV-систем, терминалов контроля доступа и других устройств, требующих питание 12–24 В постоянного тока. Применяется в офисах, торговых центрах, складах, парковках и на объектах с ограниченным пространством для прокладки кабелей.

Технические характеристики

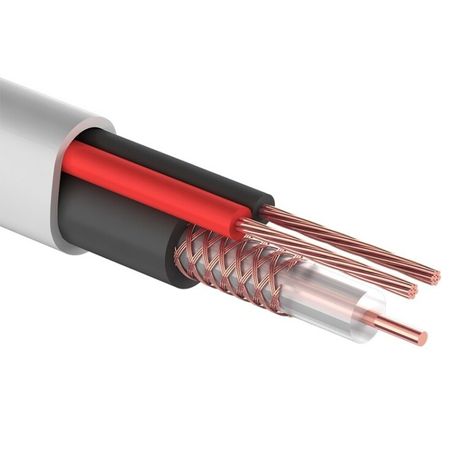

• Строение: один коаксиальный канал + две жилы питания в одной оболочке;
• Жила коаксиала: монолитная медь, сопротивление соответствует стандарту РК-75-2-11;
• Экран коаксиала: оплетка из омеднённых проводников;
• Изолирующий слой коаксиала: полиэтилен PE;
• Жилы питания: многопроволочные, материал - омеднённая сталь (CCA), сечение 0,5 мм2 каждая;
• Внешняя оболочка: ПВХ, белого цвета, диаметр 7 мм;
• Длина бухты: 200 метров;
• Максимальная дальность передачи сигнала: до 100 метров без усиления;
• Максимальный ток нагрузки на одну жилу питания: до 2 А (при температуре окружающей среды +20C);
• Рабочий диапазон температур: от –25C до +50C;
• Гибкость: минимальный радиус изгиба не указан - допускается прокладка в условиях с жесткими поворотами, однако рекомендовано соблюдать естественную гибкость материала.

Совместимость и монтаж

Кабель КВК-В-2+2x0,50 совместим со всеми типами камер видеонаблюдения, использующих BNC-коннекторы для видео и стандартные клеммы для питания. Для подключения используются разъёмы типа BNC для коаксиальной части и клеммники либо кроссовые колодки для двух жил питания. Монтаж выполняют обычными инструментами: стриппером для зачистки, клещами для обжима контактов. Учитывайте, что жилы питания выполнены из CCA - они менее пластичны, чем меди, поэтому не стоит многократно перегибать их при сборке. Конец кабеля лучше герметично закрывать, особенно при наружном использовании.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 58987-2020 для кабелей связи и энергообеспечения. Соответствует нормам безопасности для внутриобъектового оборудования. Относится к категории негорючего исполнения (не распространяет горение при групповой прокладке). Наличие светостабилизированного полиэтилена позволяет использовать кабель вне помещений при условии защиты от механических воздействий.

Преимущества

• Уменьшает число протягиваемых трасс - вместо двух кабелей (video + power) один;
• Значительно экономит время на монтаже и снижает затраты на материалы;
• Защита коаксиального канала от внешних помех благодаря экранирующей оплетке;
• Белый цвет оболочки легко маскируется под потолочные и стеновые поверхности;
• Поддерживает работу камеры на удалении до 100 м без необходимости активных устройств.

Ограничения применения

• Не применяется для высокочастотных сетей Ethernet (PoE) - несовместим с интерфейсами RJ45;
• Жилы питания изготовлены из CCA (омеднённая сталь): не подходят для длительной работы при токах выше 2 А, имеют меньшую долговечность при частых изгибах по сравнению с медью;
• Не рекомендуется для открытой прокладки под прямыми солнечными лучами без дополнительной защиты (например, гофры или кабель-канала);
• Не предназначен для подземной прокладки без специальных защитных кожухов;
• При температурах ниже –25C возможна потеря эластичности оболочки - осторожно при зимнем монтаже.

Примеры использования

• Видеонаблюдение в торговом зале: одна точка установки камеры с питанием через KVK-В-2+2x0,50 от контроллера рядом с сервером;
• Автомобильная парковка: камеры на столбах запитываются от одного кабеля, выведенного из щита;
• Административное здание: система входного контроля с камерой и считывателем карт, работающими от одного кабеля от центрального модуля;
• Логистический комплекс: несколько камер на конвейере, все подключаются к одному шлейфу с помощью этого кабеля.

Практические советы

• Перед монтажом проверьте напряжение на выходе блока питания - при длинной линии (до 100 м) возможно проседание напряжения; рассчитывайте потерю на сопротивлении жил CCA (≈0,035 Ом/м на жилу);
• Для надёжного соединения используйте контактные площадки с фиксацией, а не просто скрутки - CCA плохо держит контакт при вибрациях;
• На участках с повышенной механической нагрузкой (проходы, двери) обязательно используйте гофрированную трубу или кабель-канал;
• При прокладке в одном лотке с другими кабелями сохраняйте минимум 10 см расстояния от силовых линий переменного тока - чтобы исключить наводки;
• При заказе учтите, что бухта содержит 200 м - планируйте маршруты так, чтобы не было больших остатков, поскольку отрезать можно только целые метры.
