Кабель КВК-П-1,5+2x0,50 мм² (Cu/Cu) черный (бухта 200 м) | 01-4013 REXANT MEET

Кабель комбинированный КВК-П-1,5+2x0,50 мм2 (Cu/Cu) черный 200 м бухта от REXANT объединяет в одной конструкции коаксиальную жилу для передачи видео сигнала и две токопроводящих жилы для питания камеры - идеальное решение для установки камер видеонаблюдения на расстоянии до 150 метров.

Назначение и область применения

Кабель комбинированный КВК-П-1,5+2x0,50 мм2 (Cu/Cu) черный 200 м бухта используется для одновременной передачи видеосигнала и подачи электропитания на устройства видеонаблюдения. Подходит для монтажа внутри помещений и на улице благодаря защищённой оболочке из полиэтилена. Применяется в системах CCTV, где требуется минимизация числа кабелей - например, при установке IP-камер, аналого-видеокамер, PTZ-устройств с питанием 12 В постоянного тока.

Технические характеристики

• Марка: КВК-П

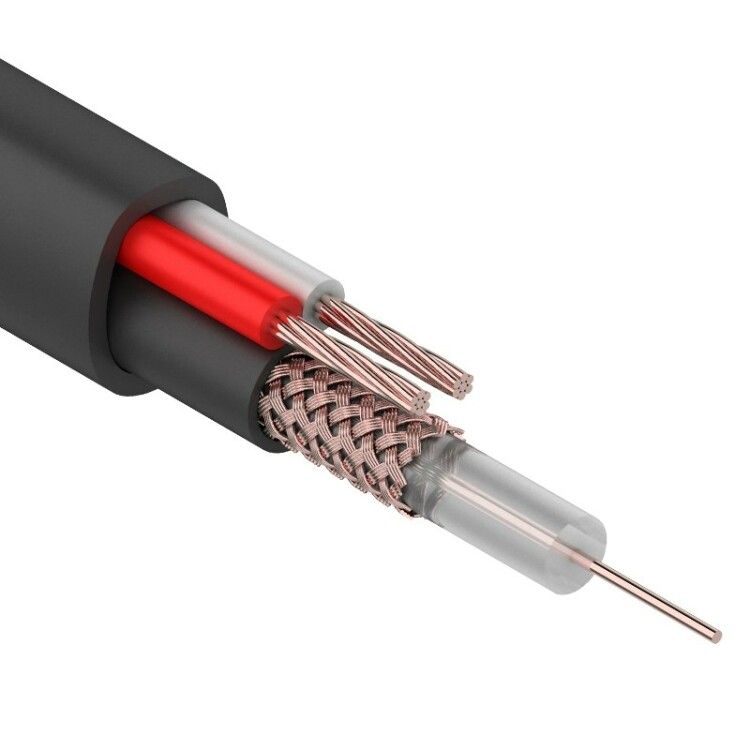

• Строение: 1 коаксиальная жила (сечением 1,5 мм2 эквивалент) + 2 токопроводящие жилы по 0,50 мм2 каждая
• Материал проводников: медь (Cu/Cu) - все жилы медные
• Тип проводника: многопроволочные (для гибкости) - токовые жилы; монолитная центральная жила в коаксиальной части
• Оболочка: полиэтилен (PE), цвет - чёрный
• Диаметр кабеля: 6,3 мм
• Рабочее напряжение: до 600 В (для токопроводящих жил)
• Длина: 200 м в бухте
• Эквивалент коаксиала: РК-75-1,5
• Сертификация: соответствие требованиям Таможенного союза (EAC)

Совместимость и монтаж

Кабель комбинированный КВК-П-1,5+2x0,50 мм2 (Cu/Cu) черный 200 м бухта совместим с большинством аналоговых и некоторых IP-камер, работающих от 12 В постоянного тока. Для подключения используйте BNC-коннекторы для видеосигнала и клеммы или разъёмы типа Phoenix, Wago, RJ45 (при адаптации) для питания. Учитывайте, что сечение 0,50 мм2 позволяет передавать ток до ~4 А на расстоянии до 150 м - для нагрузок выше 2–3 А рекомендуется проверить падение напряжения. Монтаж возможен в воздухе, в кабель-каналах, в штробах, на фасадах зданий. Не требует специальных инструментов - достаточно обычного стриппера и обжимного инструмента для BNC.

Безопасность и стандарты

Кабель КВК-П-1,5+2x0,50 мм2 (Cu/Cu) имеет сертификат EAC, подтверждающий соответствие нормам безопасности ЕАЭС. Оболочка из полиэтилена устойчива к воздействию ультрафиолета, перепадам температур и влаге, что делает её безопасной для наружного монтажа. Напряжение до 600 В соответствует классу защиты II. Не содержит хлора и свинца - безопасен для окружающей среды.

Преимущества

• Уменьшает количество прокладываемых кабелей - вместо двух (видео + питание) один
• Полиэтиленовая оболочка надёжнее ПВХ при наружном использовании - не трескается на холоде
• Высокая помехозащищённость коаксиальной жилы - минимальные искажения сигнала даже на максимальной длине
• Гибкость многопроволочных жил - удобство при прокладке в ограниченных пространствах
• Стандартная длина бухты - 200 м - снижает расходы на доставку и уменьшает число стыков

Ограничения применения

• Не предназначается для прокладки в земле без дополнительной защиты (например, в трубе или канале)
• Максимальная эффективная длина - 150 м; при более длинных участках возможно значительное падение напряжения на питании
• Не подходит для передачи высокоскоростных цифровых сигналов (Gigabit Ethernet, PoE++) - только аналоговый видео и слаботочное питание
• Отсутствуют данные по минимальному радиусу изгиба - избегайте резких перегибов, особенно при низких температурах

Примеры использования

• Подключение аналоговой камеры видеонаблюдения на входе в офис с питанием через блок питания 12 В / 2 А
• Монтаж PTZ-камеры на крыше здания - одна точка прокладки вместо двух кабелей
• Установка нескольких камер вдоль забора частного дома с централизованным питанием
• Передача сигнала с камеры на DVR в соседнем корпусе, когда прокладка отдельных кабелей затруднена

Практические советы

• Проверьте падение напряжения на токовых жилах: при токе 2 А и длине 150 м сечение 0,50 мм2 даёт потерю около 1,8 В - убедитесь, что камера работает при 10,2 В и выше
• При обжиме BNC-коннектора сохраните целостность экрана коаксиальной жилы - плохой контакт вызывает “снежную” картинку
• Закрывайте концы кабеля термоусадкой или герметиком после монтажа - предотвращает попадание влаги внутрь
• Не используйте этот кабель для подключения устройств мощностью выше 30 Вт - риск перегрева жил
• При необходимости удлинения - применяйте только качественные соединители с экранированием, чтобы не нарушить качество видео
