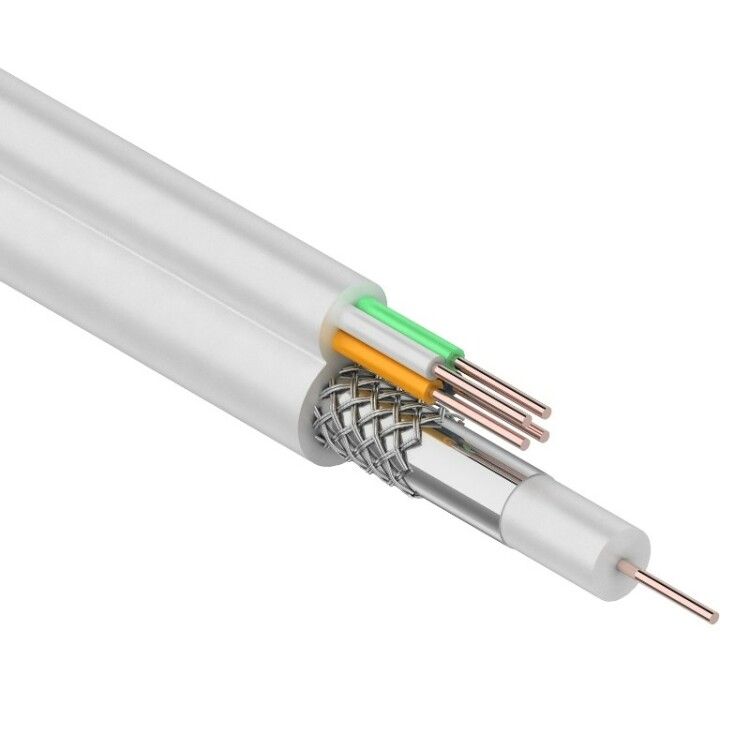

Кабель комбинированный ККСВ-В 4х0.5 мм², 100 м, белый REXANT 01-4021

Кабель ККСВ-В+ 4х0,5 мм (бухта 100 м) белый от REXANT - комбинированный телекоммуникационный кабель, сочетающий коаксиальную линию для передачи видео сигнала и две медные жилы для питания камеры видеонаблюдения. Подходит для установки в системах наблюдения, где требуется компактная и надёжная прокладка одного кабеля вместо двух.

Назначение и область применения

Кабель ККСВ-В+ 4х0,5 мм используется для подключения камер видеонаблюдения, особенно в малых и средних системах. Он позволяет передавать аналоговый видеосигнал (например, CVBS) и одновременно питать камеру через одну линию - упрощает монтаж и снижает количество точек соединений. Применяется внутри помещений: офисы, магазины, склады, жилые дома. Не предназначен для наружной прокладки без защиты от механических повреждений и УФ-излучения.

Технические характеристики

• Количество жил: 4 - одна коаксиальная пара + две отдельные жилы для питания
• Сечение каждой жилы: 0,5 мм2 - достаточное для питания камер до 12 В / 1 А на расстоянии до 80–100 м
• Материал проводников: медь - обеспечивает стабильную передачу сигнала и минимальные потери энергии
• Тип проводника: однопроволочный - повышенная прочность, но меньшая гибкость по сравнению с многопроволочными
• Коаксиальный элемент: тип 3C-2V - экранированная оплеткой алюминия, с вспененным полиэтиленовым диэлектриком
• Оболочка: ПВХ, белого цвета - устойчив к воздействию влаги и химически нейтрален, но не рассчитана на открытую прокладку на солнце
• Форма: «восьмёрка» - удобна для фиксации в кабель-каналах и не перекручивается при прокладке
• Длина бухты: 100 метров - стандартный объём для большинства объектов

Совместимость и монтаж

Кабель ККСВ-В+ совместим с большинством аналоговых камер видеонаблюдения, работающих на напряжении 12 В постоянного тока. Для подключения используются BNC-разъёмы для видеосигнала и клеммы или разъёмы типа Phoenix для питания. Монтаж выполняется в кабель-каналах, трубах или под штукатуркой. Не рекомендуется протягивать кабель через трубы с острыми кромками - однопроволочные жилы легко повредить. Минимальный радиус изгиба указан как 0 мм, но на практике следует соблюдать не менее 5–7 см, чтобы не деформировать внутреннюю структуру коаксиальной части.

Безопасность и стандарты

Кабель ККСВ-В+ 4х0,5 мм REXANT соответствует требованиям Таможенного союза (EAC) и прошёл обязательную сертификацию. Оболочка из ПВХ не распространяет горение, что допускает использование в помещениях с нормативными требованиями к пожаробезопасности. Однако не является огнестойким или самозатухающим кабелем - не применяется в местах с высокими требованиями к огнестойкости (например, эвакуационные пути).

Преимущества

• Уменьшение числа кабелей - замена двух отдельных линий (видео + питание) одним
• Стандартная форма «восьмёрка» - предотвращает перепутывание при прокладке
• Высокая помехозащищённость за счёт экрана из алюминиевой оплётки
• Надёжная медь в жилах - минимизация потерь мощности и улучшение качества сигнала
• Белый цвет оболочки - хорошо сочетается с интерьером, не выделяется в светлых помещениях

Ограничения применения

• Не предназначена для наружной прокладки - ПВХ оболочка не устойчива к УФ-излучению и температурным колебаниям ниже –15C
• Однопроволочные жилы плохо переносят частые изгибы - не подходят для мобильных устройств или механизмов с движущимися частями
• Сечение 0,5 мм2 ограничивает максимальную длину питания - при нагрузках выше 1 А и длине более 100 м возможны проседания напряжения
• Не поддерживает IP-камеры PoE - требует отдельного блока питания, так как не использует стандартизированную передачу питания по Ethernet

Примеры использования

• Подключение аналоговой камеры в коридоре торгового центра - один кабель от DVR до камеры
• Монтаж системы наблюдения в офисе с несколькими камерами на потолочных креплениях
• Замена старого кабеля в домашней системе безопасности, где необходимо сохранить существующую разводку

Практические советы

• Перед монтажом проверьте, что напряжение на выходе блока питания не превышает 12 В - перегрузка может повредить камеру
• При использовании длинных участков (>70 м) лучше использовать источник питания с запасом по току (1,5–2 А) для компенсации падения напряжения
• Не забывайте заземлять экран коаксиального кабеля на стороне регистратора - это снижает помехи от бытовой техники
• При прокладке в одном канале с силовыми кабелями соблюдайте расстояние не менее 15 см - иначе возникнут помехи в видео
• Рекомендовано использовать качественные BNC-коннекторы - плохой контакт вызывает мерцание картинки
