Кабель ККСВ-В+2х0,5 мм (бухта 100 м) белый | 01-4001 REXANT MEET

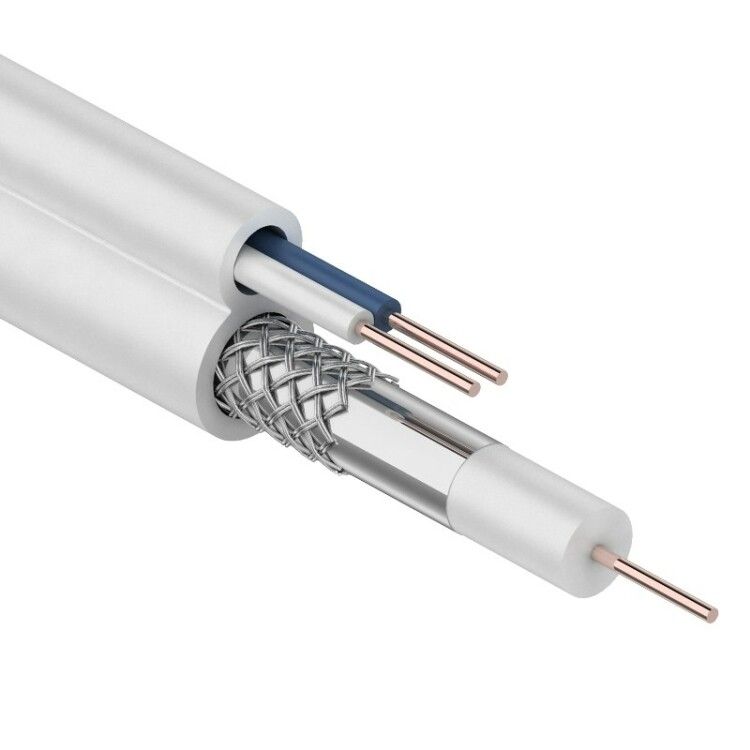

Кабель ККСВ-В+ 2х0.5 мм (бухта 100 м) белый от REXANT - это комбинированный кабель для видеонаблюдения, объединяющий коаксиальную линию передачи видео и две медные жилы для питания камеры или передачи управляющих сигналов. Подходит для стационарной установки в системах безопасности.

Назначение и область применения

Кабель ККСВ-В+ 2х0.5 мм используется для подключения аналоговых камер видеонаблюдения, где требуется одновременная передача видео сигнала и питания. Применяется в закрытых помещениях и на защищённых участках: офисах, складах, торговых центрах, парковках. Не предназначен для открытой прокладки под воздействием УФ-лучей или в условиях повышенной влажности без защиты.

Технические характеристики

• Тип: Комбинированный кабель (коаксиальная линия + 2 жилы питания)
• Сечение жил питания: 0,5 мм2 каждая
• Жилы: 2 медные однопроволочные (монолитные)
• Коаксиальный элемент: 3C-2V (медь, вспененный полиэтилен, алюминиевая оплётка, ПВХ-оболочка)
• Оболочка: ПВХ, белого цвета
• Форма: «восьмёрка» - коаксиальная часть и жилы питания сплетены вместе
• Длина бухты: 100 метров
• Радиус изгиба: не указан (значение 0 мм в спецификациях означает, что производитель не задаёт минимальный радиус - рекомендуется соблюдать естественную гибкость без перегибов)

Совместимость и монтаж

Кабель ККСВ-В+ совместим с большинством аналоговых камер видеонаблюдения, работающих на напряжении 12 В постоянного тока. Для подключения используются стандартные BNC-коннекторы для видео и клеммы или разъёмы типа Phoenix для питания. Монтаж выполняется в кабель-каналах, трубах или на лотках. Не допускается механическое растяжение или сдавливание кабеля. Конец бухты следует аккуратно раскатывать, чтобы не повредить внутреннюю структуру «восьмёрки».

Безопасность и стандарты

Кабель ККСВ-В+ 2х0.5 мм REXANT соответствует требованиям Таможенного союза (сертификат EAC). Оболочка выполнена из самозатухающего ПВХ, что снижает распространение пламени при возгорании. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Упрощает монтаж: вместо двух отдельных кабелей - один компактный
• Экономит время и материалы при прокладке трасс
• Стабильная передача видео благодаря качественному коаксиальному ядру 3C-2V
• Медные жилы обеспечивают надёжную передачу тока до 12 В / 2 А
• Белый цвет оболочки удобен для маскировки в светлых интерьерах

Ограничения применения

• Не предназначается для наружной прокладки без защитных каналов - ПВХ-оболочка не устойчива к УФ-излучению
• Не подходит для высокочастотных цифровых протоколов (HD-TVI, AHD, IP-камеры требуют Ethernet)
• Сечение 0,5 мм2 ограничивает максимальную длину трассы до 80–100 м при питании 12 В - при больших расстояниях возможен значительный просад напряжения
• Не рекомендован для частого изгибания или подвижных механизмов - жилы монолитные, легко ломаются при многократном сгибании

Примеры использования

• Подключение аналоговой камеры на входе в здание - видео и питание через один кабель
• Прокладка к камере в коридоре офиса с потолочным кабель-каналом
• Запитка PTZ-камеры с управлением по RS-485 (при наличии отдельного канала управления)
• Системы наблюдения в торговых точках с малой глубиной монтажа

Практические советы

• Перед монтажом проверьте, что напряжение на конце кабеля остаётся выше 10 В - используйте мультиметр при нагрузке
• При использовании длинных трасс (>60 м) выбирайте источник питания с запасом по мощности (например, 12 В / 3 А)
• Не перепутайте полярность при подключении жил питания - помечайте концы заранее
• При резке кабеля будьте осторожны: коаксиальная часть легко деформируется - лучше использовать специальные клещи для BNC
• Артикулы etm01-4001 и 01-4001 - это одна и та же продукция REXANT; различия в номерах связаны с внутренней классификацией поставщиков
