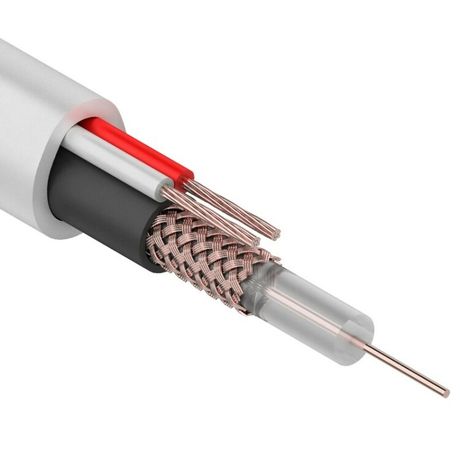

Кабель КВК-В-1,5+2x0,75 мм² (Cu/Cu) белый (бухта 200 м) | 01-4014 REXANT MEET

Кабель комбинированный КВК-В-1,5+2x0,75 мм² (Cu/Cu) белый (200 м) бухта от REXANT объединяет в одной конструкции силовую жилу и коаксиальную линию для передачи видео и питания — идеально подходит для установки камер видеонаблюдения на расстоянии до 200 метров.

Назначение и область применения

Кабель комбинированный КВК-В-1,5+2x0,75 мм² используется там, где требуется одновременная передача видеосигнала и электропитания. Подходит для подключения IP- и аналоговых камер видеонаблюдения, особенно в системах, где важно минимизировать количество прокладываемых кабелей. Применяется в закрытых помещениях и на улице при защищённой прокладке — например, в кабель-каналах, гофре или трубах. Расчётная максимальная длина линии — 200 метров.

Технические характеристики

• Марка: КВК-В
• Производитель: REXANT
• Артикулы: etm01-4014, 01-4014
• Общее число жил: 2 (одна коаксиальная + одна силовая)
• Сечение коаксиальной жилы: 1,5 мм² (эквивалент РК-75-1,5)
• Сечение силовой жилы: 0,75 мм²
• Материал жил: медь (монолитная в коаксиале, многопроволочная в питании)
• Материал изоляции: ПВХ
• Цвет оболочки: белый
• Диаметр кабеля: 6,5 мм
• Рабочее напряжение: до 600 В
• Длина бухты: 200 м
• Стандарт: соответствие требованиям ЕАЭС (сертификат EAC)

Совместимость и монтаж

Кабель комбинированный КВК-В совместим со всеми типами камер видеонаблюдения, работающих от 12 В постоянного тока, включая модели с PoC (Power over Coax). Для подключения используйте BNC-коннекторы для видеосигнала и клеммы или разъёмы типа Phoenix для питания. Учитывайте, что сечение силовой жилы 0,75 мм² допускает нагрузку до ~8 А при температуре окружающей среды до +40 °C — для длинных линий (>100 м) проверьте падение напряжения. Монтаж возможен в штробах, кабель-каналах, гофрированных трубах. Напрямую в землю или на открытом воздухе без защиты — не рекомендуется.

Безопасность и стандарты

Кабель КВК-В прошёл обязательную сертификацию в рамках Таможенного союза (EAC). Соответствует требованиям безопасности для электромонтажных работ в условиях, не требующих повышенной огнестойкости. Не имеет класса пожаробезопасности (не горюче-затухающий материал), поэтому не применяется в местах с высокими требованиями к огнестойкости — например, в лифтовых shafts или общественных зданиях по нормам ПУЭ.

Преимущества

• Снижает трудозатраты на прокладку — один кабель заменяет два (видео + питание)
• Уменьшает количество точек соединений, снижая риск отказов
• Защита от помех благодаря экранирующей оплетке в коаксиальной части
• Гибкая конструкция позволяет легко прокладывать в ограниченном пространстве
• Белый цвет оболочки удобен для маскировки в светлых интерьерах

Ограничения применения

• Не предназначены для прямой укладки в землю — отсутствует броня и усиленная защита от механических повреждений
• Не подходит для открытой прокладки на фасадах без защиты от УФ-лучей и перепадов температур
• Сечение 0,75 мм² недостаточно для мощных устройств >100 Вт на расстояниях свыше 150 м — возможны проседания напряжения
• Не использовать в помещениях с температурой ниже –15 °C без предварительного прогрева — ПВХ становится хрупким
• Не применять в качестве сетевого кабеля для бытовой проводки — не соответствует ГОСТ 31946

Примеры использования

• Подключение камеры наблюдения на входе в офис с питанием от блока 12 В / 2 А через 180 м кабеля
• Прокладка линии к камере у гаражного комплекса — вместо двух отдельных кабелей используется один КВК-В
• Установка нескольких камер в торговом центре с использованием распределительных коробок и кабель-каналов

Практические советы

• Перед монтажом проверьте целостность экрана коаксиальной жилы — поврежденная оплётка вызывает помехи на картинке
• При прокладке более 100 м рассчитайте падение напряжения: для 0,75 мм² меди — около 0,5–0,7 В на каждые 10 м при токе 1 А
• Не перегибайте кабель острыми углами — минимальный радиус изгиба не указан, но практика показывает: не менее 5×диаметра (≈30 мм)
• Закрывайте концы кабеля термоусадкой или изолентой после резки — влага в ПВХ-оболочке может вызвать окисление контактов
• Для длительных трасс используйте качественные разъёмы с золотым покрытием — экономия на коннекторах часто приводит к сбоям сигнала
