Кабель ККСВ-П +2х0,5мм, (бухта 305м), черный | 01-4004 REXANT MEET

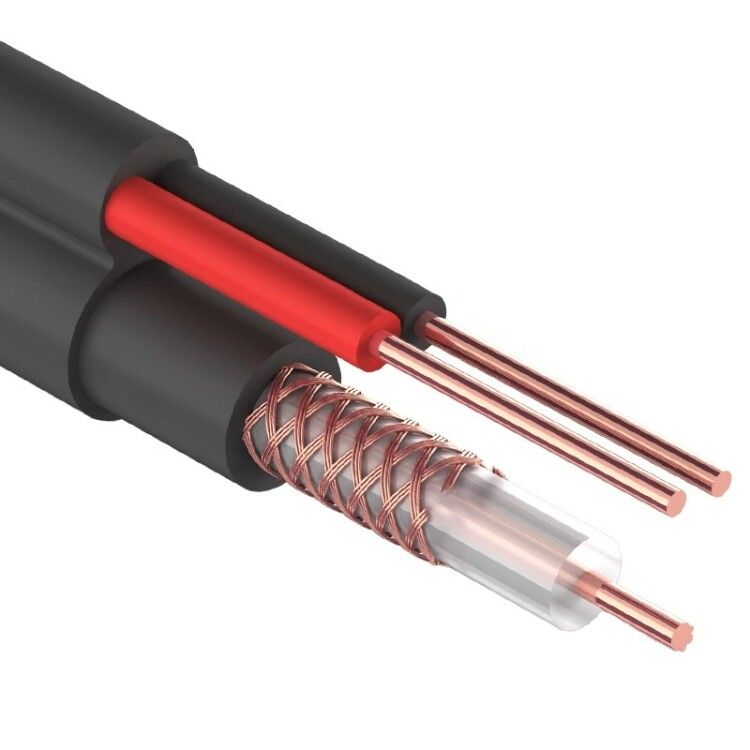

Кабель ККСВ-П +2х0,5 мм (бухта 305 м) черный, ККСП-2х0.5 305м от REXANT - комбинированный телекоммуникационный кабель с коаксиальной жилой и двумя медными жилами питания, предназначенный для одновременной передачи видео сигнала и электроэнергии в системах видеонаблюдения. Благодаря компактной форме «восьмёрки» упрощает монтаж и снижает количество протягиваемых кабелей.

Назначение и область применения

Кабель ККСВ-П +2х0,5 мм (бухта 305 м) черный, ККСП-2х0.5 305м используется там, где требуется передавать телевизионный сигнал и питать устройство одним кабелем. Подходит для подключения камер видеонаблюдения, особенно в закрытых помещениях и на объектах с ограниченным пространством для прокладки трасс. Применяется в системах безопасности, охранной сигнализации, контроля доступа. Также может использоваться для связи с устройствами, требующими одновременную передачу сигнала и питания - например, с IP-камерами с PoE-совместимыми преобразователями или аналоговыми камерами с внешним питанием.

Технические характеристики

• Марка: ККСВ-П (соответствует ГОСТ Р 50891-2008)
• Количество жил: 2 силовые + 1 коаксиальная (всего 3 проводника в одной оболочке)
• Сечение силовых жил: 0,5 мм2 каждая
• Материал проводников: медь (монолитная, однопроволочная)
• Оболочка: полиэтилен (PE), цвет - чёрный
• Изоляция силовых жил: ПВХ
• Коаксиальный элемент: тип 3С-2V, с вспененным диэлектриком и алюминиевой оплёткой
• Форма: «восьмёрка» - два параллельных контура (коаксиал + две жилы питания)
• Длина бухты: 305 метров
• Радиус изгиба: не нормирован (0 мм) - допускается любое искривление при монтаже, но не рекомендуется перегибать под острым углом

Совместимость и монтаж

Кабель ККСВ-П +2х0,5 мм (бухта 305 м) черный, ККСП-2х0.5 305м совместим с большинством аналоговых камер видеонаблюдения, работающих от 12 В постоянного тока. Для подключения используйте разъёмы BNC (для коаксиала) и клеммники или кабельные наконечники (для силовых жил). Учитывайте, что сечение 0,5 мм2 ограничивает максимальную нагрузку - не более 3–4 А на одну жилу, что соответствует мощности до 48 Вт при 12 В. Монтаж возможен в воздухе, внутри помещений, в кабель-каналах, гофре, штробах. Не применяйте для прокладки под землёй или во влажных средах без защиты. Напряжение на коаксиальном канале - до 1000 В, но в практике видеонаблюдения обычно не превышает 12–24 В.

Безопасность и стандарты

Кабель ККСВ-П +2х0,5 мм (бухта 305 м) черный, ККСП-2х0.5 305м сертифицирован в соответствии с требованиями ЕАЭС (сертификат соответствия Таможенного союза EAC). Оболочка выполнена из самозатухающего полиэтилена, не поддерживающего горение. Соответствует требованиям пожарной безопасности для внутренней установки. Не содержит свинца и фталатов.

Преимущества

• Уменьшает количество кабелей на один объект - вместо двух (видео + питание) - один комбинированный
• Упрощает проектирование и монтаж за счёт единой формы «восьмёрки»
• Высокая надёжность коаксиальной части благодаря алюминиевой оплётке и вспененному диэлектрику
• Стойкая к механическим воздействиям оболочка из PE
• Поддерживает работу на расстояниях до 300 м без значительных потерь сигнала при использовании качественных усилителей

Ограничения применения

• Не предназначен для наружной прокладки без дополнительной защиты (например, в металлической трубе или кабель-канале)
• Сечение 0,5 мм2 не позволяет использовать кабель для камеры с высокой потребляемой мощностью (>50 Вт) или на длинных участках (>300 м) без проверки падения напряжения
• Не подходит для передачи цифровых сигналов Ethernet - только аналоговый видео и постоянный ток
• Не рассчитан на частые изгибы и движущиеся механизмы - хотя радиус изгиба указан как 0 мм, длительная деформация снижает срок службы
• Запрещено использование в условиях повышенной температуры выше +60 C или ниже –30 C без специальных мер

Примеры использования

• Подключение аналоговой камеры видеонаблюдения к DVR через 150 м кабеля - видео по коаксиалу, питание 12 В по двум жилам
• Монтаж системы наблюдения в офисе: несколько камер на одном маршруте, все запитаны от одного блока питания через KKSVP
• Установка камеры с PTZ-функцией (пан-тайт-зум) в коридоре - управление по сигналам, питание по силовым жилам
• Подключение термокамеры или инфракрасного освещения с питанием 12 В и аналоговым выходом

Практические советы

• Перед монтажом проверьте падение напряжения на удалённых камерах - при 0,5 мм2 и длине >200 м возможна потеря 1–2 В, что может вызвать сбои работы камеры
• Используйте качественные BNC-коннекторы и плотно затягивайте их - плохой контакт увеличивает помехи
• При прокладке в местах с риском повреждения (например, рядом с дверями) используйте гофротрубу или металлорукав
• Не смешивайте этот кабель с сетевым (Cat5e/Cat6) - они создают взаимные помехи
• При заказе учтите, что бухта 305 м - стандартная длина; для малых проектов можно купить меньший метраж, но цена за метр будет выше
• Проверяйте целостность изоляции перед подключением - даже микроскопические повреждения могут вызывать помехи в картинке
