Провод заземления ПМЛ 10-400 НК | 84293 КВТ

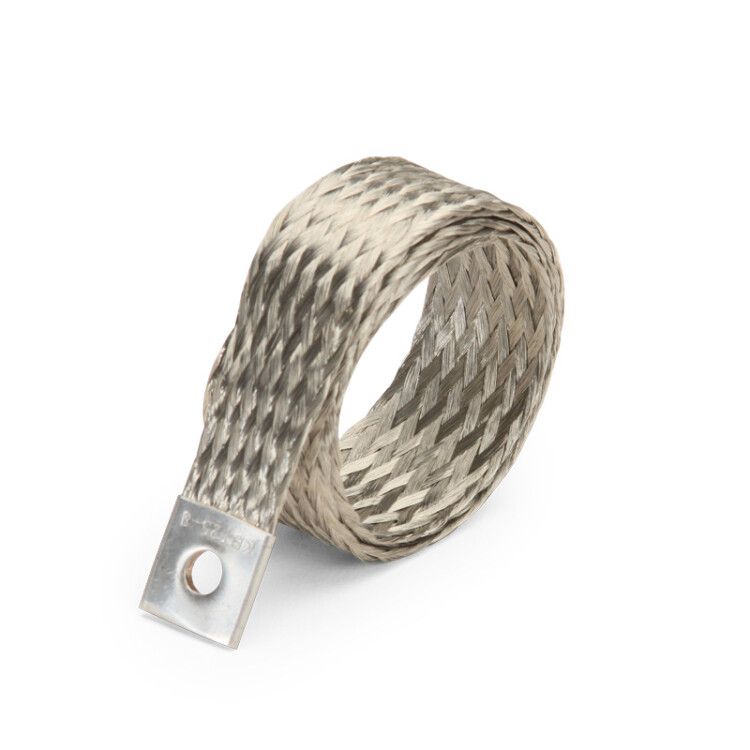

Провод заземления ПМЛ 10-400 НК от бренда КВТ - это готовое решение для надёжного заземления в кабельных муфтах. Его плоская форма, лужёная медь и встроенный наконечник позволяют легко устанавливать его в ограниченном пространстве, особенно при работе с термоусаживаемыми и соединительными муфтами.

Назначение и область применения

Провод заземления ПМЛ 10-400 НК предназначен исключительно для создания заземляющих перемычек внутри кабельных муфт - как в концевых, так и в соединительных типах. Он используется при монтаже силовых кабелей напряжением до 35 кВ, где требуется быстрая и надёжная связь между металлическими элементами муфты и системой заземления. Применяется в энергетике, ЖКХ, промышленных объектах и на транспорте.

Технические характеристики

• Номинальное сечение проводника: 10 мм2 - соответствует требованиям для заземления средних и крупных кабелей;
• Материал проводника: медь марки М1 с электролитическим лужением - повышает коррозионную стойкость и улучшает контакт;
• Класс проводника: 6 - высокая гибкость за счёт множества тонких жил (до 0,1 мм);
• Форма проводника: плоская - позволяет плотно прилегать к поверхностям муфт без изгибов и перегибов;
• Оплётка: плетёная, из лужёной меди - обеспечивает механическую прочность и равномерный токовый распределение;
• Наконечники: один конец имеет опрессованный плоский наконечник - совпадает по форме с проводом, не требует доработки перед установкой;
• Длина: 400 мм - оптимальна для большинства стандартных муфт.

Совместимость и монтаж

Провод заземления ПМЛ 10-400 НК совместим с термоусаживаемыми и компрессионными муфтами всех основных производителей. Установка происходит в два этапа: сначала провод фиксируется на корпусе муфты, затем через наконечник он затягивается болтом к заземляющему контакту. Плоская форма исключает необходимость подгиба или резки - достаточно просто положить провод и закрепить. На втором конце провод свободный - его можно обрезать или согнуть под нужным углом при необходимости.

Преимущества

• Готовый к использованию - наконечник уже установлен, не нужно делать опрессовку самостоятельно;
• Высокая гибкость благодаря классу 6 - легко укладывается даже в труднодоступных местах;
• Плоская форма снижает риск повреждений при сборке и уменьшает занимаемый объём;
• Лужёная медь предотвращает окисление - сохраняет низкое переходное сопротивление долгие годы;
• Стандартная длина 400 мм покрывает 90% типовых задач в кабельных муфтах.

Ограничения применения

• Не предназначена для прокладки в воздухе или открытых трассах - только внутри муфт;
• Не подходит для постоянного подключения к оборудованию вне муфтовых соединений;
• Рабочая температура ограничена диапазоном, допустимым для термоусаживаемых материалов (-40…+90 C);
• Не использовать в условиях постоянного механического воздействия - оплётка не рассчитана на нагрузки, как у силового кабеля.

Примеры использования

• Заземление концевой муфты на кабеле 10 кВ в распределительном пункте;
• Перемычка между металлическим экраном и заземляющим контуром в соединительной муфте 35 кВ;
• Подключение заземления в герметичной муфте на подземной кабельной линии;
• Устройство заземляющего вывода в муфте для кабеля с бумажной пропиткой.

Практические советы

• Проверьте посадочный диаметр наконечника - он должен точно подходить к болту заземления в вашей муфте (обычно M8–M10);
• Не используйте инструменты с острыми кромками при обращении с проводом - есть риск повредить лужёное покрытие;
• Если необходимо удлинить провод, используйте только аналогичный материал - сварка или пайка недопустимы;
• При монтаже в холодную погоду нагрейте муфту до +15…+20 C - это упрощает работу с гибким проводом;
• Провод заземления ПМЛ 10-400 НК от КВТ - единственный вариант, который не требует подготовки перед установкой; другие модели часто требуют самостоятельной опрессовки.
