Провод заземления ПМЛ 10-500 НК | 61573 КВТ

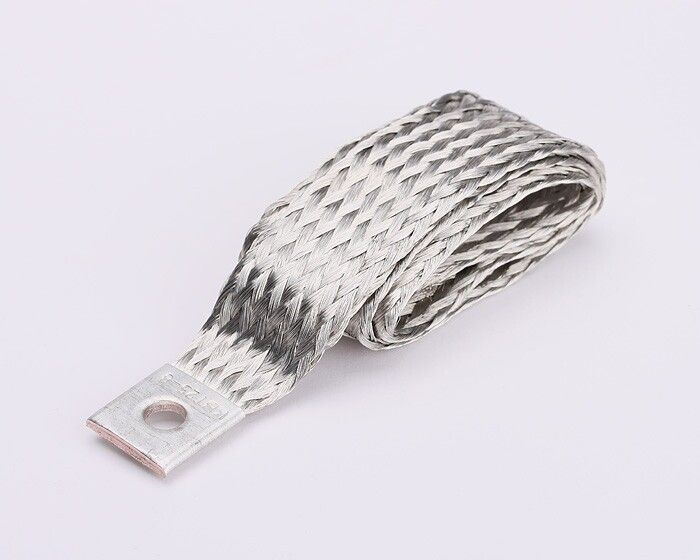

Провод заземления ПМЛ 10-500 НК КВТ - это готовый заземляющий элемент с наконечником и муфтой, предназначенный для надёжного подключения оборудования к контуру заземления в кабельных муфтах. Артикул 61573 от бренда КВТ создан специально для монтажа в термоусаживаемых и соединительных муфтах, где важна гибкость и точное соответствие формы.

Назначение и область применения

Провод заземления ПМЛ 10-500 НК КВТ используется для создания отводов заземления внутри концевых и соединительных термоусаживаемых муфт. Он служит перемычкой между металлическими частями кабеля и заземляющим контуром. Применяется в сетях до 10 кВ, особенно там, где требуется компактное и надёжное заземление - например, при установке кабельных ответвлений, распределительных пунктов, трансформаторных подстанций и на объектах с высокими требованиями к безопасности.

Технические характеристики

• Сечение проводника: 10 мм2 - обеспечивает достаточную проводимость для токов утечки и короткого замыкания в сетях до 10 кВ
• Материал проводника: медь луженая (марка М1) - повышает коррозионную стойкость и улучшает контакт при соединении
• Форма проводника: плоская - позволяет плотно прилегать к поверхности муфты, снижает риск перегиба
• Класс проводника: класс 6 - значит, провод состоит из множества тонких жил, что даёт высокую гибкость
• Кабельные наконечники: есть - опрессованы на одном конце, соответствуют форме провода
• Соединительная муфта: есть - уже встроена, не требует дополнительной сборки
• Просверленное присоединение: есть - позволяет закрепить провод болтом к заземляющей шине
• Плетёнка: да - многожильная, плоская, из тонких медных проволок
• Номинальное напряжение: 10 кВ - рассчитан на работу в средневольтных системах
• Цвет: стальной - не окрашен, сохраняет естественный цвет меди с лужением
• Нормативный документ: ТУ 3517-041-97284872-2011

Совместимость и монтаж

Провод заземления ПМЛ 10-500 НК КВТ совместим с большинством термоусаживаемых муфт, предназначенных для силовых кабелей 6–10 кВ. Установка происходит в два этапа: сначала провод помещается внутрь муфты так, чтобы наконечник прилегал к экрану или броне кабеля, затем - фиксируется болтом через просверленное отверстие к заземляющему выводу. Гибкость плоской плетёнки позволяет легко адаптировать форму под сложные углы внутри корпуса муфты. Не требует пайки или дополнительной опрессовки - всё подготовлено заводом.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3517-041-97284872-2011, которые регламентируют материалы, механическую прочность и электрическую проводимость. Лужение медного проводника предотвращает окисление контактов, что важно для долговременной надёжности заземления. Наличие наконечника и муфты исключает случайный контакт с токоведущими частями во время монтажа.

Преимущества

• Готов к использованию - наконечник и муфта уже установлены, не нужны дополнительные детали
• Высокая гибкость благодаря многослойной плоской плетёнке - легко укладывается даже в ограниченном пространстве
• Плоская форма наконечника точно повторяет профиль провода - минимизирует напряжения при затяжке
• Лужёная медь - устойчив к коррозии, особенно в условиях повышенной влажности
• Просверленное отверстие - позволяет использовать стандартные болтовые соединения без доработки

Ограничения применения

• Не предназначен для открытой прокладки - работает только внутри кабельных муфт
• Рассчитан на напряжение до 10 кВ; применение выше этого значения недопустимо
• Не следует использовать как основной заземляющий проводник вне муфты - он не имеет внешней изоляции
• Не рекомендован для постоянного механического воздействия - плетёнка чувствительна к истиранию

Примеры использования

• Подключение заземления в концевой муфте кабеля 10 кВ с бумажной изоляцией
• Формирование перемычки между экранирующими слоями в соединительной муфте для кабеля с XLPE-изоляцией
• Заземление брони и экрана в распределительных устройствах с герметичными муфтами
• Обеспечение надёжного заземления в подземных кабельных коллекторах и камерах

Практические советы

• Перед монтажом проверьте, чтобы наконечник плотно прилегал к экрану кабеля - используйте контрольный момент затяжки болта
• При работе с муфтами малого диаметра - не перегибайте провод резко, он гибкий, но не эластичный
• Убедитесь, что место крепления болтом чистое и не покрыто оксидами - лужение защищает, но не заменяет хорошего контакта
• Артикул 61573 от КВТ - один из немногих решений, где наконечник и муфта уже собраны; экономит время на объекте
• Длина 500 мм - оптимальна для большинства стандартных муфт; если нужна другая длина - выбирайте другие модификации ПМЛ
