Провод заземления ПМЛ 10-1000 | 64091 КВТ

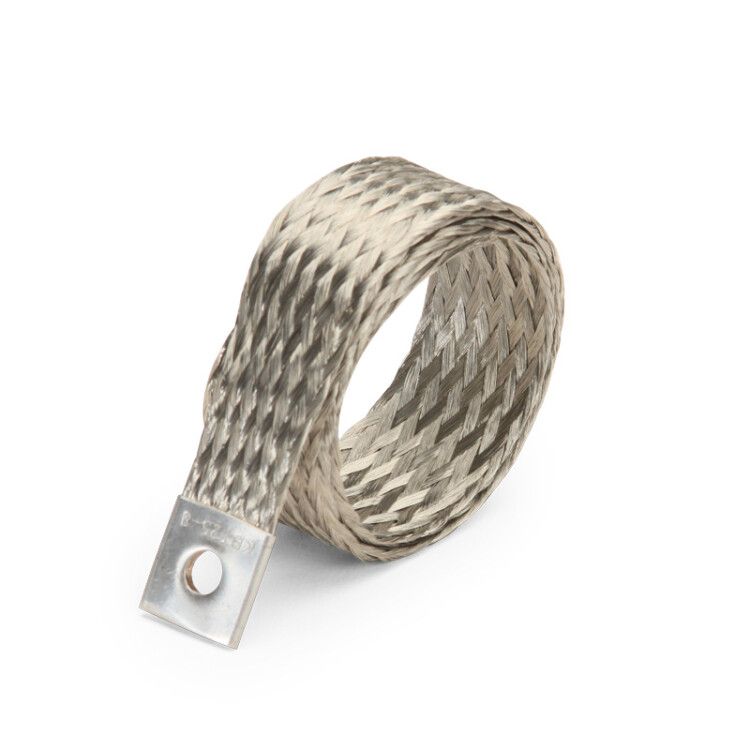

Провод заземления ПМЛ 10-1000 от бренда КВТ - это гибкий плоский провод из луженой меди с сечением 10 мм2, предназначенный для надёжного заземления в кабельных муфтах. Артикул 64091 соответствует серии ПМЛ и используется там, где важна точная адаптация к форме муфты и устойчивость к механическим нагрузкам.

Назначение и область применения

Провод заземления ПМЛ 10-1000 применяется исключительно внутри кабельных соединений - для создания заземляющих перемычек в концевых и соединительных термоусаживаемых муфтах. Он не предназначен для внешней прокладки или постоянного подключения к оборудованию. Его задача - обеспечить низкое переходное сопротивление между металлической оболочкой кабеля и системой заземления в момент работы муфты.

Технические характеристики

• Материал проводника: медь марки М1 с электролитическим лужением - повышает коррозионную стойкость и улучшает контактирование с наконечниками.
• Сечение: 10 мм2 - обеспечивает достаточную проводимость для токов замыкания до 10 кВ.
• Форма: плоская - позволяет плотно прилегать к поверхности муфты, не занимая лишнего места.
• Конструкция: многожильная плетёнка - даёт высокую гибкость даже при малом диаметре проволоки.
• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях этого класса напряжения.
• Цвет: стальной - результат лужения, не является цветовой маркировкой, не влияет на функциональность.
• Нормативный документ: ТУ 3517-041-97284872-2011 - внутренний технический регламент производителя КВТ.

Совместимость и монтаж

Провод заземления ПМЛ 10-1000 совместим с термоусаживаемыми муфтами всех типов, где требуется заземляющая перемычка. Плоская форма легко фиксируется под зажимными болтами или в специальных клеммах муфт. Установка выполняется после сборки корпуса муфты - провод закладывается между оболочкой кабеля и заземляющим экраном, затем запрессовывается или затягивается винтом. Для модификаций с наконечником (индекс НК) достаточно вставить его в клемму и затянуть. Без наконечника - необходимо использовать собственные зажимы или опрессовать наконечники самостоятельно.

Безопасность и стандарты

Провод заземления ПМЛ 10-1000 соответствует требованиям ТУ 3517-041-97284872-2011, которые обеспечивают безопасность при работе в высоковольтных установках. Лужение предотвращает окисление, что снижает риск перегрева в месте контакта. Применение в соответствии с инструкциями по монтажу муфт гарантирует соответствие нормам ПУЭ и ГОСТ Р 50571.

Преимущества

• Высокая гибкость благодаря тонким жилам и плоской плетёнке - легко укладывается в ограниченном пространстве муфты.
• Лужёная медь - устойчива к коррозии, особенно в условиях повышенной влажности.
• Плоская форма - минимизирует объём, не деформируя термоусаживаемую трубку.
• Возможность заказа с наконечниками с обеих сторон - экономит время на подготовку при массовом монтаже.

Ограничения применения

• Не предназначен для открытой прокладки - не имеет защиты от UV, механических повреждений или воздействия окружающей среды.
• Не следует использовать как основной заземляющий провод для оборудования - только как внутреннюю перемычку в муфте.
• Работает только в составе завершённой системы заземления муфты - сам по себе не создаёт контур заземления.
• Длина 1000 мм - фиксирована, за исключением заказа нестандартных вариантов.

Примеры использования

• Заземление в концевой муфте для силового кабеля 10 кВ на подстанции.
• Перемычка между экранирующими слоями в соединительной муфте кабеля ВВГнг-LS 1×120/10 кВ.
• Обеспечение электрического контакта между металлической оболочкой и заземляющим проводом в герметичной муфте на воздушной линии.

Практические советы

• При использовании без наконечника - обязательно используйте подходящий плоский наконечник с отверстием под винт M6–M8, чтобы сохранить площадь контакта.
• Проверьте посадочный диаметр зажима в муфте - он должен соответствовать толщине плоского провода, иначе будет плохой контакт.
• Для серийного монтажа рекомендуется заказывать версию с уже установленным наконечником - это сокращает время и исключает ошибки при опрессовке.
• Не перегибайте провод резко - хотя он гибкий, частые изгибы под углом более 90° могут вызвать усталостное разрушение жил.
• Измеряйте сопротивление заземления после сборки муфты - это обязательная проверка согласно ПУЭ.
