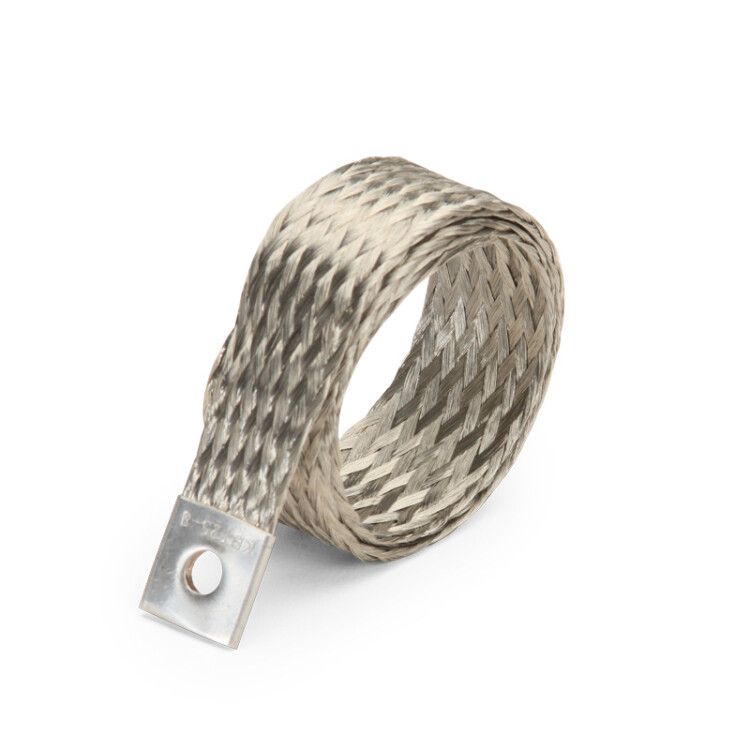

Провод заземления ПМЛ 25-10м | 81515 КВТ

Провод заземления ПМЛ 25-10м от КВТ - это готовое решение для надёжного заземления в кабельных муфтах. Сечение 25 мм2 и длина 10 метров позволяют использовать его в распределительных устройствах высокого напряжения, особенно там, где важна гибкость и точный монтаж. Артикул 81515 соответствует серийному продукту КВТ, предназначенным для профессионального использования.

Назначение и область применения

Провод заземления ПМЛ 25-10м используется исключительно для создания заземляющих перемычек внутри концевых и соединительных термоусаживаемых муфт. Он не применяется как самостоятельный кабель для прокладки по трассам. Подходит для работ с кабелями до 10 кВ, в том числе в подземных камерах, распределительных пунктах, трансформаторных будках и других закрытых объектах.

Технические характеристики

• Сечение проводника: 25 мм2 - обеспечивает достаточную проводимость для токов утечки и аварийных режимов;
• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях до этого уровня;
• Длина: 10 м - стандартная длина для большинства типовых муфт;
• Материал проводника: медь луженая марки М1 - высокая проводимость, устойчивость к окислению;
• Конструкция: плетёная, многожильная - повышает гибкость и долговечность при изгибах;
• Покрытие: электролитическое лужение - защищает от коррозии, улучшает контакт при опрессовке;
• Наконечники: отсутствуют - требуется самостоятельная установка при необходимости.

Совместимость и монтаж

Провод заземления ПМЛ 25-10м совместим с термоусаживаемыми муфтами всех основных производителей, включая КВТ, 3M, Nvent, Legrand. Поскольку наконечники не установлены, перед использованием необходимо запастись подходящими плоскими опрессованными наконечниками, которые соответствуют сечению 25 мм2 и геометрии провода. Для монтажа используйте пресс-клещи с матрицей под плоский наконечник. Убедитесь, что место крепления очищено от оксидов и жира - лужёная медь требует хорошего контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 31946-2012 (проводники заземления для кабельных соединений) и рекомендациям IEC 60502. Лужёная медь снижает риск электрохимической коррозии при контакте с другими металлами. Напряжение 10 кВ указывает на класс изоляционной безопасности - однако сам провод не имеет внешней изоляции, поэтому его нельзя применять вне герметичной среды муфты.

Преимущества

• Высокая гибкость благодаря тонким жилам и плоской плетённой структуре - легко укладывается в ограниченном пространстве муфты;
• Устойчивость к окислению - лужение продлевает срок службы контактов;
• Стандартная длина 10 м - покрывает большинство типовых задач без лишних обрезков;
• Совместимость с технологиями термоусадки - не деформируется при нагреве муфты.

Ограничения применения

• Не предназначена для открытой прокладки - отсутствие изоляции делает её опасной при доступе к токоведущим частям;
• Не подходит для постоянного тока выше 10 кВ - превышение напряжения недопустимо;
• Требует обязательной установки наконечников при подключении к болтовому зажиму - без них контакт будет нестабильным;
• Не следует использовать в условиях агрессивной химической среды - даже лужёная медь может подвергнуться воздействию солей, кислот, щелочей.

Примеры использования

• Заземление силового кабеля 10 кВ в концевой муфте типа КВТ-10/100;
• Формирование перемычки между экранами двух кабелей в соединительной муфте;
• Подключение заземляющего контура к металлической оболочке распределительного шкафа через термоусаживаемую муфту;
• Работы на подстанциях, в кабельных коллекторах, в системах питания насосных станций.

Практические советы

• Выбирайте наконечники с внутренним диаметром, точно соответствующим толщине провода - не допускайте люфта;
• Перед опрессовкой проверьте, чтобы все жилы были равномерно уложены - перегнутые или выступающие проволочки снижают качество контакта;
• При работе в сырых помещениях после монтажа протестируйте сопротивление заземления - оно должно быть менее 0,1 Ом;
• Артикул 81515 - это именно вариант без наконечников; если нужны наконечники, выбирайте модель ПМЛ 25-10м НК;
• Храните провод в сухом месте - хотя он лужёный, длительное воздействие влаги может вызвать помутнение поверхности и затруднить опрессовку.
