Провод заземления ПМЛ 25-400 НК | 84295 КВТ

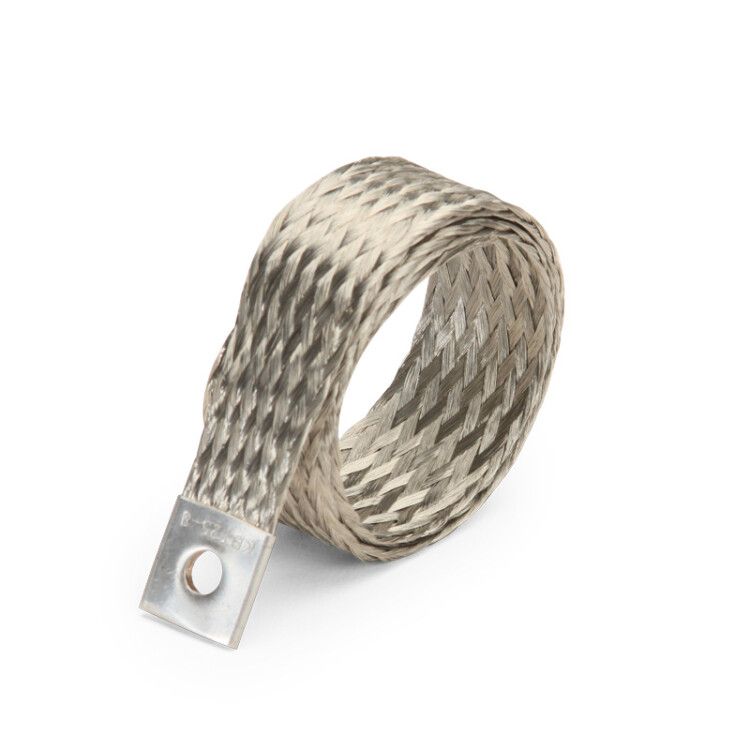

Провод заземления ПМЛ 25-400 НК от бренда КВТ - это гибкий, плоский провод с предварительно установленным наконечником, предназначенный для надёжного заземления в кабельных муфтах высокого напряжения. Артикул 84295 соответствует требованиям монтажа в термоусаживаемых и соединительных муфтах, где важна точная форма и прочность соединения.

Назначение и область применения

Провод заземления ПМЛ 25-400 НК используется исключительно для создания заземляющих перемычек внутри кабельных муфт - как в концевых, так и в соединительных типах. Он применяется при монтаже силовых кабелей до 35 кВ, особенно там, где требуется компактное и надёжное заземление без лишних изгибов. Подходит для работ на подстанциях, распределительных пунктах, в кабельных коллекторах и других закрытых объектах энергетической инфраструктуры.

Технические характеристики

• Сечение проводника: 25 мм2 - обеспечивает достаточную проводимость для токов утечки и аварийных режимов;
• Материал проводника: медь луженая марки М1 - высокая электропроводность и устойчивость к окислению;
• Класс проводника: 6 - максимальная гибкость за счёт множества тонких жил (более 100);
• Форма: плоская - позволяет плотно прилегать к поверхности муфты, не занимая лишнего места;
• Оплётка: плетёная, из той же меди - усиливает механическую прочность и равномерно распределяет ток;
• Наконечники: один конец имеет опрессованный плоский наконечник - готов к установке без дополнительной подготовки;
• Покрытие: электролитическое лужение - защищает от коррозии, снижает контактное сопротивление.

Совместимость и монтаж

Провод заземления ПМЛ 25-400 НК совместим с большинством термоусаживаемых и холодножатых муфт, предназначенных для кабелей 6–35 кВ. Установка выполняется путём фиксации плоского наконечника к заземляющей шине или корпусу муфты с помощью болтового соединения. Плоская форма провода позволяет легко уложить его в ограниченном пространстве между слоями изоляции. Для монтажа не требуются специальные инструменты - достаточно обычного ключа для затяжки наконечника. Обратите внимание: второй конец провода не оснащён наконечником - его необходимо подготовить самостоятельно, если требуется подключение к другому элементу.

Преимущества

• Высокая гибкость благодаря классу 6 и тонким жилам - легко укладывается даже в труднодоступных местах;
• Плоская форма и наконечник точно повторяют профиль провода - минимизирует риск повреждений при сборке;
• Лужёная медь - долговечность в условиях повышенной влажности и химически активной среды;
• Готовый наконечник экономит время монтажа - не нужна опрессовка на месте;
• Стандартный размер сечения 25 мм2 соответствует нормам ГОСТ и ПУЭ для заземления кабелей 10–35 кВ.

Ограничения применения

• Не предназначен для открытой прокладки - не имеет внешней изоляции, рассчитан только на внутреннее использование в муфтах;
• Работает только в рамках систем с рабочим напряжением до 35 кВ; применение выше этого значения запрещено;
• Не заменяет основной заземляющий проводник - служит лишь как перемычка внутри муфты;
• Второй конец без наконечника требует самостоятельной доработки - не подходит для “быстрой” замены без подготовки.

Примеры использования

• Заземление металлической оболочки в концевой термоусаживаемой муфте кабеля 10 кВ;
• Перемычка между экраном кабеля и заземляющим контактом в соединительной муфте 35 кВ;
• Подключение заземляющего вывода к корпусу распределительного устройства в кабельной камере;
• Обеспечение непрерывного заземления в модульных кабельных переходах.

Практические советы

• Проверьте посадочный диаметр заземляющего болта перед монтажом - он должен соответствовать размеру плоского наконечника (обычно 8–10 мм);
• Избегайте перегибов провода под острым углом - хотя он гибкий, частые изгибы могут повредить многожильную структуру;
• При использовании в сыром помещении дополнительно проверяйте целостность лужёного покрытия после монтажа;
• Артикул 84295 - это одна из самых популярных модификаций ПМЛ 25-400 НК от КВТ; для аналогичных задач с другими длинами используйте другие варианты серии ПМЛ.
