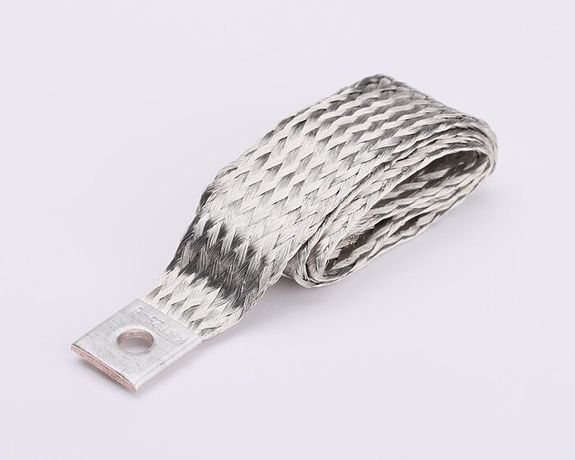

Провод заземления ПМЛ 25-500 НК | 60212 КВТ

Провод заземления ПМЛ 25-500 НК от бренда КВТ - это готовое решение для надёжного заземления в концевых и соединительных термоусаживаемых муфтах. Его плоская многожильная конструкция с наконечником упрощает монтаж и обеспечивает прочное соединение даже в ограниченном пространстве.

Назначение и область применения

Провод заземления ПМЛ 25-500 НК предназначен исключительно для создания отводов заземления в концевых термоусаживаемых муфтах, а также для формирования перемычек между элементами в соединительных муфтах. Применяется в сетях до 10 кВ, где требуется быстрая и надёжная фиксация заземляющего проводника без дополнительной подготовки. Подходит для кабельных соединений в распределительных устройствах, подстанциях и на воздушных линиях.

Технические характеристики

• Номинальное сечение проводника: 25 мм2
• Материал проводника: медь марки М1, лужёная электролитическим способом
• Номинальное напряжение: 10 кВ
• Форма проводника: плоская, сплетённая из множества тонких жил
• Длина: 500 мм
• Цвет: серый
• Наличие наконечника: да, опрессованный, плоский, совпадает с формой провода
• Соединительная муфта: имеет просверленные отверстия для крепления болтами
• Затягивающееся соединение: да, позволяет плотно фиксировать провод в муфте
• Нормативный документ: ТУ 3517-041-97284872-2011

Совместимость и монтаж

Провод заземления ПМЛ 25-500 НК совместим с большинством концевых и соединительных термоусаживаемых муфт, которые предусматривают место для заземляющего отвода. Установка выполняется просто: наконечник заводится в отверстие муфты, фиксируется болтом через предварительно просверленные отверстия. Гибкость плоской плетёнки позволяет легко согнуть провод под нужным углом без повреждения жил. Для монтажа не требуются инструменты кроме гаечного ключа - достаточно затянуть болт в муфте.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3517-041-97284872-2011, что гарантирует соответствие механической прочности, электропроводности и долговечности. Лужёная медь защищена от окисления, снижается риск увеличения переходного сопротивления при длительной эксплуатации. Напряжение 10 кВ указывает на допустимую рабочую среду - применение выше этого значения запрещено.

Преимущества

• Готовый к установке комплект - наконечник уже опрессован, не требует самостоятельной обработки
• Плоская форма провода обеспечивает равномерное распределение давления при затяжке, минимизируя риск повреждения изоляции муфты
• Высокая гибкость благодаря тонким жилам и многослойной плетёнке - легко адаптируется к сложному контуру внутри муфты
• Лужёная поверхность снижает коррозию, продлевает срок службы в условиях высокой влажности
• Система «затягивающееся соединение + просверленные отверстия» исключает люфт и самопроизвольное ослабление контакта

Ограничения применения

• Не предназначена для прямого подключения к шинам или заземляющим устройствам вне термоусаживаемых муфт
• Работает только в системах до 10 кВ - использование в сетях более высокого класса недопустимо
• Не рекомендуется использовать в местах с постоянным механическим воздействием (вибрация, перегибы) вне муфты
• Длина 500 мм фиксирована - при необходимости другого размера потребуется другой тип провода

Примеры использования

• Подключение заземления в концевой муфте на кабеле 10 кВ перед входом в распределительную камеру
• Формирование перемычки между двумя соединительными муфтами в кабельной линии
• Заземление ответвлений в кабельных щитках с использованием термоусаживаемых решений
• Монтаж в условиях ограниченного доступа - например, в тесных камерах подземных кабельных трасс

Практические советы

• Перед монтажом проверьте, чтобы отверстие в муфте точно совпадало с размером наконечника - не используйте силу, если деталь не входит свободно
• Затягивайте болт равномерно, без перекоса, чтобы не деформировать плоский наконечник
• Провод ПМЛ 25-500 НК не требует дополнительной изоляции - он уже полностью герметичен в составе муфты
• При работе в сыром климате убедитесь, что все контактные поверхности сухие - лужение защищает, но не заменяет сухую сборку
• Артикул 60212 - это единственный вариант с наконечником в этой серии; если нужна версия без него - выбирайте другие модели ПМЛ
