Провод заземления ПМЛ 25-600 НК | 81222 КВТ

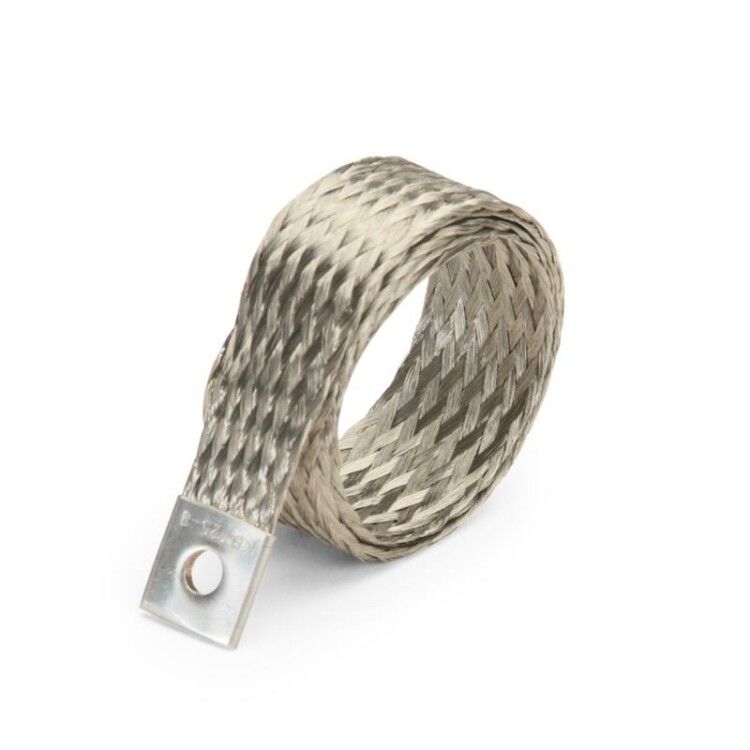

Провод заземления ПМЛ 25-600 НК от КВТ - это готовое решение для надёжного заземления в кабельных муфтах. Его плоская многожильная конструкция с лужёной медью и затягивающимся соединением позволяет легко монтировать перемычки даже в ограниченном пространстве.

Назначение и область применения

Провод заземления ПМЛ 25-600 НК предназначен для создания отводов заземления в концевых термоусаживаемых муфтах и формирования перемычек между элементами соединительных муфт. Подходит для работы с силовыми кабелями до 10 кВ. Часто используется при ремонте и установке кабельных соединений в распределительных устройствах, подстанциях и на воздушных линиях.

Технические характеристики

• Сечение проводника: 25 мм2 - обеспечивает достаточную проводимость для токов утечки и аварийных режимов
• Номинальное напряжение: 10 кВ - соответствует классу изоляции кабельных муфт высокого напряжения
• Материал проводника: медь марки М1 с электролитическим лужением - повышает коррозионную стойкость и снижает контактное сопротивление
• Тип изделия: плетёный провод заземления - обеспечивает механическую прочность и гибкость
• Класс проводника: 6 (многопроволочная жила повышенной гибкости) - позволяет легко изгибать провод без повреждения
• Форма проводника: плоская - адаптирована под плотное расположение в муфте и совпадает с контуром наконечника
• Затягивающееся соединение: да - позволяет фиксировать провод без дополнительных креплений
• Соединительная муфта: да - в комплекте есть герметичная муфта для защиты места соединения
• Соединительные колодки: да - обеспечивают надёжный контакт с заземляющими шинами
• Просверлено присоединение: да - возможность крепления болтом к заземляющему устройству

Совместимость и монтаж

Провод заземления ПМЛ 25-600 НК совместим с большинством термоусаживаемых и холодноклеевых муфт для кабелей 6–10 кВ. На одном конце установлен плоский опрессованный наконечник, который точно повторяет форму самого провода - это исключает перекосы при монтаже. Для установки достаточно зачистить место контакта, поместить провод в муфту и закрепить через просверленное отверстие или соединительную колодку. Готовые соединители позволяют выполнять монтаж без сварки или пайки.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим проводникам для высоковольтных систем. Лужёная медь снижает риск окисления и увеличивает срок службы контактов. Применение затягивающегося соединения и герметичной муфты предотвращает попадание влаги и пыли - что важно для работы в условиях повышенной влажности или открытых площадках.

Преимущества

• Высокая гибкость благодаря многослойной плоской конструкции - легко укладывается в плотные пространства муфт
• Готовый наконечник и соединительные колодки - экономят время на сборке
• Лужёная медь - устойчива к коррозии, особенно важна при работе в агрессивных средах
• Унифицированная форма - совместима с типовыми решениями КВТ и других производителей муфт

Ограничения применения

• Не предназначена для постоянного прокладывания в качестве основного заземляющего провода - только как внутренняя перемычка в муфтах
• Работает только при температуре окружающей среды от –40C до +90C - не рекомендовано использование вне этих границ
• Не следует использовать в местах с частыми механическими нагрузками - изделие рассчитано на стационарную установку внутри муфт

Примеры использования

• Подключение заземления в концевой термоусаживаемой муфте кабеля 10 кВ
• Обеспечение равнопотенциальности между металлическими корпусами соединительных муфт
• Монтаж заземляющих перемычек в распределительных пунктах с кабельными ответвлениями
• Ремонт старых кабельных соединений, где требуется замена повреждённого заземляющего провода

Практические советы

• Перед монтажом проверьте соответствие сечения 25 мм2 требуемому току утечки - для систем выше 10 кВ используйте более крупные сечения
• При использовании болтового крепления через просверленное отверстие применяйте шайбы и гайки с антикоррозийным покрытием
• Не перегибайте провод резко - хотя он гибкий, частые изгибы под углом менее 90° могут вызвать усталостное разрушение жил
• Проверяйте целостность наконечника перед установкой - трещины или деформация снижают надёжность контакта
• Провод заземления ПМЛ 25-600 НК от КВT - один из немногих решений, где всё уже собрано; не требует доп. деталей, кроме подходящего кабеля и муфты
